기술기준 제212조 제2항 제1호의 규정에 의한 평형 보호층의 규격은 다음과 같다.
1. 구조는 다음에 적합한 것일 것.
가. 상부 보호층(평형 절연 도체의 상부를 덮고 기계적으로
보호하는 금속의 조 또는 판)은 KS D 3506 "용융 아연도 강판 및
강대"에 규정한 SPGCZ 27, KS D 3698 "냉간 압연 스테인리스
강판"에 규정한 스테인리스 강판, KS D 5201 "동 및 동합금의 판 및
조"에 규정한 동조 또는 동 합금조 혹은 이들과 동등 이상의
기계적 성능이 있는 금속의 조 또는 판을 사용하여야 하며 또한
평형 절연도체 및 상부 접지용 보호층보다 넓은 폭의 것이어야
한다. 이 경우에 상부 보호층의 전기 저항 및 내식성이 상부
접지용 보호층의 특성에 적합한 경우에는 상부 접지용 보호층을
겸할 수 있다.
상부 접지용 보호층을 겸하는 경우에는 접지용 도체와 다음의
나의 규점정 적합한 전기적 접속을 하여야 한다.
나. 상부 접지용 보호층(평형 절연 도체의 상부를 덮고 접지한 금속의 조)은 KS D 5201에 규정한 동조, 동 합금조 또는 이들과 동등 이상의 전기적 성능이 있는 금속의 조를 사용하여야 하며, 평형 절연 도체의 전체폭 이상의 폭을 가지고 평형 절연 도체의 전체 폭을 덮을 수 있어야 하며 또한 접지용 도체와 전기적으로 접속하여야 한다.
다. 하부 보호층(평형 절연 도체를 바닥면의 작은 돌기 및
습기로부터 보호하는 절연 테이프)은 다음 표에 표시하는 절연
재료 또는 이들의 복합 재료 흑은 이들과 동등 이상의 성능이 있는
절연 재료의 테이프로서 평형 절연 도체의 전체 폭 이상의 폭이
있는 것이어야 한다. 이 경우에 하부 보호층은 미리 평형 절연
도체와 일체로 하여 가공하여도 된다.
|
인장강도 |
|
비 닐 혼 합 물 |
9.8(1.0) of상 |
100 이상 |
폴 리 에 스 테 르 |
147.0(15.0) 이 상 |
60 이상 |
[비고] 복합 재료로 한 경우에는 인장 강도는 재료의 단면적 배분에 비례하고, 신장률은 재료의 최소값으로 한다.
2. 완성품은 다음에 적합한 것일 것.
가. 기계적 특성은 다음과 같이 시험하여 이에 적합하여야 한다.
(1) 시료는 적당한 길이의 전력용 평형 케이블을 사용하여, 이것에다 직선 접속부 또는 분기 접속부를 한군데 만들어서 콘크리트 바닥 또는 나무 바닥 위에 포설한다.
(2) 시험 대차는 사무용 의자를 상정한 것으로서 바깥지름이 50±5mm, 폭이 20±2mm의 나일론 또는 합성 고무제 차바퀴 4개를 300mm∼400mm의 간격으로 배치한 대차로 하고, 시험 대차의 질량은 135±2kg로 한다.
(3) 시험 방법은 시험 대차의 차바퀴(캐스터) 2개가 시료 접속부의
한군데 이상의 코넥터를 완전히 통과하도록 하고 케이블의 축
방향과 각각 45도가 되는 4방향으로 평균 속도 10±6m/분으로
각각 100왕복 통과시킨 후 KEC 3004(고무 플라스틱 절연 전선
시험방법)의 8. (2)에 따라 교류 전압 1,500v로 내전압 시험을 하여
이에 1분간 견더어야 한다.
다만, 전압은 도체사이 및 접지용 도체 이외의 도체와 상부 접지용
보호층 사이에 가한다.

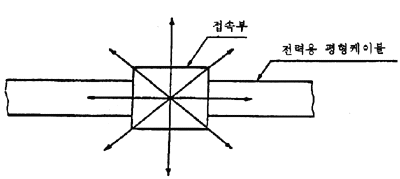

[비고] 차 바퀴(캐스터)가 통과하는 각각 45도가 되는 4방향이라 함은 다음 그림과 같은 방향을 말한다.
나. 지락·단락 특성은 다음과 같이 시험하여 이에 적합하여야 한다.
(1) 시료는 길이 2m로 하여 L형의 분기 접속부 및 콘센트 박스를
각각 한군데에 설치하고 전력용 평형 케이블로 실포설(實布設)
상태의 회로를 형성하여 시료로 한다.
또한 코넥터, 접속부, 콘센트, 박스 등의 설치 처리는 길이
방향으로 각각을 약 500mm 떼어놓을 것.
(2) 전력용 평형 케이블의 지락, 단락 특성은 지락 특성에 대하여
타일 카펫 위로부터 전압측 도체 선심 위로, 다음에 단락 특성에
대하여 지락 개소를 제외하고, 평형 절연 도체를 실 포설 상태에서
노출시켜, 상간 선심 도체 사이위에 각각 전력용 평형 케이블의
부하측 끝에 꺽쇠 등을 박아 넣고 누선차단기 및 과전류 차단기의
동작 특성을 확인하고,
이 경우의 지락 전압, 지락 전류, 단락 전류 및 차단 시간을
측정한다.
또한 단락 특성 시험후 단락 개소를 제외하고 도체간 및 접지용
도체이외의 도체와 상부 접지용 보호층 간에 KS C 3004의 8.
(2)에 따라 교류 전압 1,500v로 내전압 시험을 하여 이에 1분간
견디어야 하며 또한 타일 카펫 바닥면의 이상 유무를 조사하여
연소등의 이상이 없어야 한다.
단락 전류의 값은 400A 이상이 바람직하다.

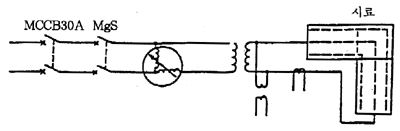

[비고] 시험 회로는 다음 그림과 같이 한다.
(3) 접지 도체의 단락특성(I²·t 특성)은 양단에서 접지 도체
선심과 상부 보호층을 단락하고, 이것에 리드 케이블을 연결하여
회로를 형성하고 단락 전류(IA)의 제곱과 통전 시간(ts)의 적
l²·t의 값이 다음 표에서 정한 값이 되도록 하는 조건으로
통전전한다.
시험 케이블의
정격전류 |
I²·t 값 |
단락전류 |
통전시간 |
20 |
16,000 |
400 |
0.1 |
30 |
36,000 |
600 |
0.1 |
단락 시험 후에 도체간 및 접지용 도체이외의 도체와 상부 접지용 보호층 간에 KS C 3004의 8. (2)에 마라 교류 전압 1,500v로 내전압 시험을 하여 이에 1분간 견디어야 하며 또한 타일 카펫 바닥면의 이상 유무를 조사하여 연소등의 이상이 없어야 한다.
비고 : 시험회로는 다음 그림과 같다.
다. 상부 접지용 보호층 및 상부 보호층 특성은 다음과 같이 시험하여 이에 적합하여야 한다.
(1) 전기 저항은 상부 접지용 보호층, 접시용을 겸하는 상부 보호층 토는 접지용을 겸하지 아니하는 상부 보호층에 대하여 적당한 길이의 시료를 취하여 KS C 3004의 "6"에 따라 전기 저항을 측정하여 그 값이 3.35Ω/km(20℃) 이하일 것.
(2) 내식성은 상부 접지용 보호층 또는 접지용을 겸하는 상부 보호층에 대하여 적당한 길이의 것을 사용하여, 이것에 접속부를 1개소 만든 것 또는 접지용을 겸하지 아니하는 상부 보호층에 대하여 적당한 길이의 것을 시료로 하고 KS D 9502(염수 분무 시험방법)에 규정하는 방법에 따라 연속 8시간 분무. 16시간 휴지하는 조작을 2회 반복하고 다시 8시간 분무한 후 KS C 3004의 "6"의 규정에 따라 전기 저항을 측정하여 그 값이 3.69Ω/km(20℃)이하이고 상부 접지용 보호층을 겸하지 아니하는 것을 전기 저항의 증가율이 10% 이하일 것.
