누설 변압기 일반사항

1. 누설 리액턴스

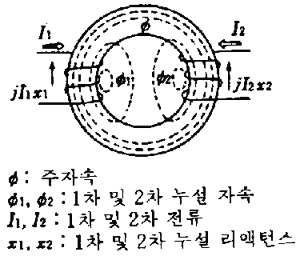

변압기의 누설 리액턴스

  • 누설 자속의 변화에 의해 권선중에 주자속보다 90도 위상이 지연된 기전력을 유도하며 그 크기는 누설자속에 비례한다.
    이 자속은 대부분이 공기중을 통하므로 전류에 비례한다 따라서 누설자속에 의해서 생기는 기전력을 jIX로 한 경우에 X를 누설리액턴스라 한다.



2. 누설 변압기

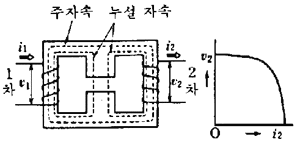

누설변압기의 정전류 특성

  • 누설 리액턴스를 크게 한 변압기로서 1차측의 전원전압이 일정하고 부하 임피던스가 변동해도 대략 일정한 2차전류가 흐르게 한 정전류 변압기이다.
  • 적용
    네온관등, 방전등, 전자레인지, 아크 용접기.
