변전설비 시스템의 선정

변전설비 시스템의 선정

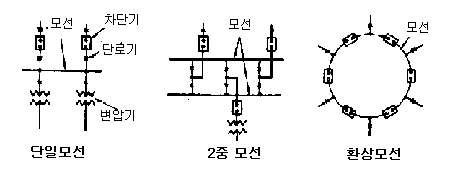

가. 모선의 구성

구 분	장 점	단 점
One-Stap 단일모선 섹션을 가진 것 포함	s/s 면적이작다. 무 부하손실 경감 변압기의 적정용량산정 공사비 절감	계약전력요금에 불리 (부등률 만큼 절감불가) 변압기가 많을 경우 불리하다. 부하증가 변동예상고려
Two-Stap Tie 단일모선	부하증설대처에 용이 비상발전기 전원공급 원활 변압기 종류에 대처 용이 한전 계약에 유리 선로사고시 파급범위 구분에 유리.	변전실 면적이 커진다. 강압방식이 복잡하다. 무 부하손실이 크다. 공사비가 많다.
Two-Stap 이중모선	공급신뢰도가 커진다	전력손실이 크다 초기투자비 많다. 유지관리가 어렵다.
환상모선	공급신뢰도가 커진다	전력손실이 크다 초기투자비 많다. 유지관리가 어렵다.

나. 급전방식과 변압기 대수

1. 수전전압 강압방식의 결정

1-1. 1단 강압방식

요구장소
부하의 패턴이 일정한 곳, 부하의 증설이 없는 곳, 단순한 부하, 소규모 단위
특징
에너지 절감이 크다, 공사비가 저렴하다, 면적이 축소된다.

1-2. 2단 강압방식

요구장소
부하증설이 급격히 예상되는 곳, 대규모 복합빌딩, 전압의 종류가 다양한 곳(예-병원), 초고층 건물 등
특징
전력손실이 많다, 시설비가 비싸다, 보안성이 있다, 시설 소요면적이 크다, 단락용량이 커진다

2. 급전방식 별 특징

구 분

내 용

단 급전 방식

변압기 1대로 공급하는 방식으로 가장 일반적으로 채용되고 있으며, 가장 경제적이나 정전시간이 길어진다.

2대의 변압기에
의해서
급전하는 방식

단독운전 및 병렬운전이 가능하다.
신뢰도가 높아진다.
단락전류가 커진다.(단독운전 경우의 2배)
변압기의 용량결정방법

변압기 부하율은 1/2로하여 변압기 1대로도 급전할 수 있게 한다.
변압기 단시간 과부하 용량을 고려한 부하율에서 변압기 용량 결정.
변압기는 부하와 동일용량의 것을 사용.

3대 이상의
변압기에 의해서
급전하는 방식

Spot Network 방식이 가능하고
무 정전 전원공급이 가능하다(초고층빌딩의 대책)
2차단락전류는 전체 변압기 대수의 곱과 같다.
변압기 용량결정(1대 고장시를 고려한 용량)은 다음 式에 의한다.
- Pm : 최대수용전력
- TR_t : 변압기대수
- %over : 과 부하율

변압기는 일반적으로 동일용량의 것을 사용한다.

★ 변압기 용량이 500KVA를 초과하는 경우에는 전등용 및 동력용으로 분리하는 것이 좋다.

다. 배전방식

1. 변전실 형식

집중식 : 주변전소 1개소에서 공급하는 방식
중간식 : 1개 부 변전소를 복합 운영하는 방식
분산식 : 3개 이상의 부 변전소 운영

2. 간선설계

2-1. 케이블 트레이 방식

- 변전실, EPS의 Riser측

2-2. Bus-Duct 방식

- 변전실, EPS의 Riser측, 대 전류용

2-3. 기타 간선도체 방식

IV : 일반동력(5마력)에 채용,
CV : 단위도체당 허용전류 및 내열성이 우수하여 주 간선으로 일반적으로 채용.
MI,FR-8 : 소방 및 비상부하에 적용.

라. 변전설비 시스템의 선정

변전전압, 보호장치, 감시제어형식의 결정.

1. 시스템의 선정순서

1-1. 변압기 용량산정

1-2. 전력회사에 의한 차단기용량 등 기타사항 선정.

전압의 종류,변압기용량 등 기타사항 선정.
변압기 인입측 차단기, 단로기 및 적산전력계 설치.
전압,전류용 계기 및 누전검출장치 설치.
OCR 및 전력량계 설치
변압기고장 및 과전류차단용 차단기 설치.
역률개선용 콘덴서 설치.
저압회로용 계기류 및 분기차단기 설치.

1-3. 계통 결선도의 작성 : 단선, 3선, 전개접속도.

단선 결선도에 기재를 요하는 사항

전압 및 전기방식
책임분기점
변압기, 차단기, 단로기, 개폐기, 콘덴서 등 각 기기의 용량 및 주요기기의 용량
계기류,릴레이, 부속기기 등의 정격.
케이블의 종류 및 굵기

2. 약식 수,변전설비 시스템

2-1. 22.9kv 이하 설비용량 1,000kVA 이하에서는 약식수전을 할 수 있다.(11.4kv이하의 경우 2,000kVA 이하).

2-2. 설비용량별 인입구 장치

300~500kVA : ASS대신 Int.s/w(싱글사이드 사용).
300KVA 이하 : Int. s/w 대신 PF설치.
150KVA 이하 : COS 사용.
