대지저항의 측정에는 Wenner의 4전극법과 코올라쉬 브리지에 의한 방법이 있다.
측정하고자 하는 대지에 4개(①②③④)의 전극을 일렬로 일정간격(a), 일정깊이(d)로 매설하고, ①,④번 전극에 교류전류를 인가하여 그 전류치(I)를 측정하고, ②,③번 전극에서 측정되는 전압(V)을 측정하여 저항(R)을 구하여 다음의 공식에 의해 계산한 값.
3개의 전극을 삼각형으로 배치하고 각 전극간의
저항을 측정하여 다음의 식에 의하여 계산한 값.
- R₁: 측정하려는 주 접지 극의
저항 값
접지저항의 측정법에는 전압강하법, 전위차계(어스테스터), 접지저항계 또는 HOOK-ON법를 이용한다.
이 방법은 널리 사용되는 간편한 방식으로 일반적인 접지계의 접지저항을 측정할 때 이용되며, 전지식, 수동회전 발전식, 코올라시 브리지식이 있다.

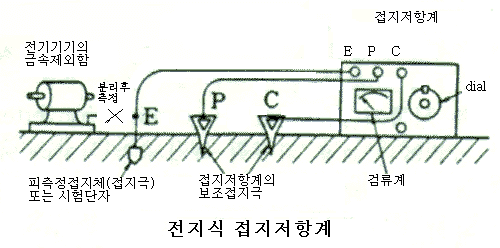

전위차계 접지저항계(전지식) |
보조접지봉을 측정하고자 하는 접지전극
E, 전압전극 P, 전류전극 C를 10m 이상의 간격으로 20cm 이상
깊게 박아 가능한 한 일직선으로 설치한다. ▼ 계측기를 수평으로 놓는다. ▼ 접지극 리드선을 계기의 E - 단자에 접속한다. ▼ 보조접지 극 리드 선을 계기의 P-단자 및 C-단자에 각각 접속한다. ▼ PUSH-Button을 누른 상태에서

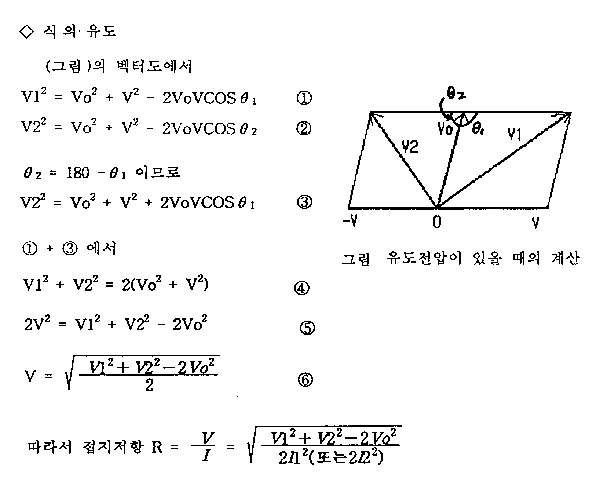

계기의 다이얼을 돌려 지시 값이 [주의] 전극 가까이에 수도관, 도체관로 등이 매설되지 않은 곳이어야 오차가 적으며, 전극사이에 전력선이 있는 경우 측정오차를 발생시키므로 이러한 경우에는 전극상호간의 전압을 측정하여 대지전위의 유무를 확인하여야 한다. |
22.9 ㎸ 다중접지 배전선로에서 중성 선을 연접하여 시설된 접지선의 접지저항 치를 측정시 중앙선에서 분리하지 않고 측정이 가능한 방법으로 측정용 보조전극의 설치가 불필요하여 도시의 배전선로 접지저항 측정에 용이하며, 측정이 전위차계 방식에 비해 간편하나 CT를 내장하고 있어서 무겁다.

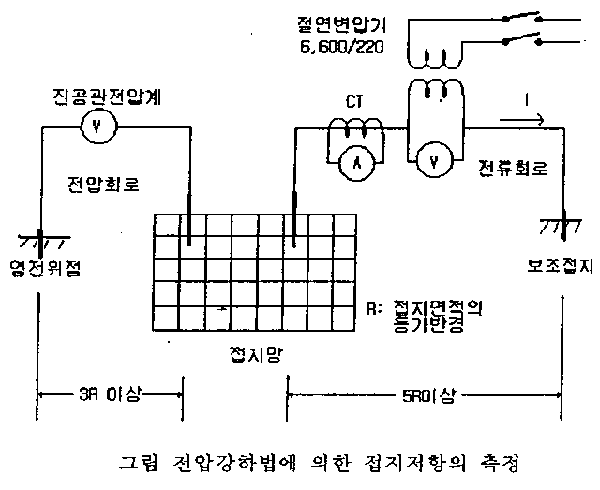

전위차계법은 변전소와 같이 낮은 접지저항값을 요구하거나
광범위한 면적에 접지망이 설치된 접지계에는 적용할 수 없다. 따라서 망접지와
같은 접지계의 접지저항 측정방법은 전압강하법이 주로 이용된다. 피측정 접지면적이
점으로 간주될 정도의 떨어진 위치에 보조극을 설치하고, 전류를 흘려 그 전압강하를
측정하는 전압강하법이 오차가 적게 측정된다.
이 방법을 적용시에는 다음과
같은 점을 주의 하여야 한다.
지락사고시 보폭전압이나 접촉전압이 얼마나 발생하는가를 실측에 의한 방법으로 대표적인 장소 2개소 이상을 실측해 보는 것이 좋다. 접지저항 실측치가 설계당시의 계산치와 크게 차이가 생기면 그 원인을 조사하고 대지고유저항의 재측정, 안전율의 증가, 위험전압의 실측 등을 하여 필요한 수정을 가해야 한다.
