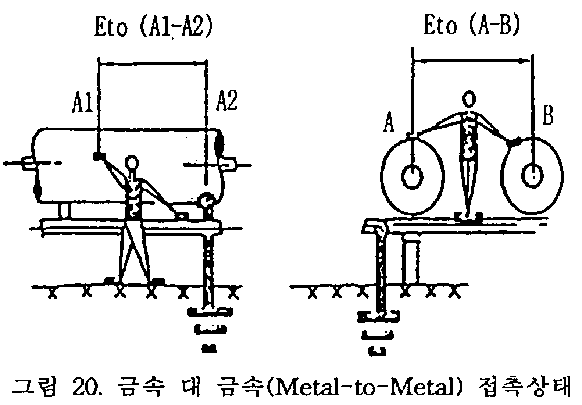

종래 변전소에서의 접촉전압은 지락고장시 고장전류 통전물체에 손이 접촉했을 때 손과 발이 접촉된 두점간의 최대 허용전위차를 의미하나, GIS에서는 이 접촉전압뿐 아리라 그림 20에서 보는 바와 같이 고장시 금속대 금속 접촉시, 이 금속물체(Enclosure)에도 대전류가 흐를 수 있으므로 이때 인체를 통해 흐를 수 있는 허용전류 이하로 대처하여야 한다. 따라서, 안전한 접지설계를 위하여서 금속 대 금속 접촉전압 (E'to50)도 아래식의 값 이하로 제한해야 한다.
ts : 고장 지속시간 sec
GIS 설계시 특히 이점을 고려하여 GIS 규격 결정자와 공급자는 다음과 같은 긴밀한 협조가 필요하다.
- GIS 규격 결정자는 사고전류의 크기, 사고지속시간 및 변전소 접지조건 등의 자료를 기기 제작사에게 제공하여야 한다.

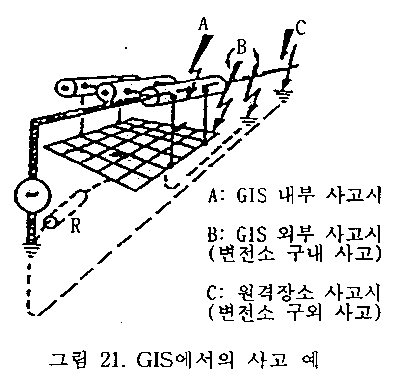

- 기기제작하는 상기자료를 참조하여 외함 또는 구조물의 재질 및 단면적을 결정하고 그림21과 같은 사고를 예측, 외함에 유기되는 유도전압에 의한 전압강하가 제한치 이하가 되도록 모선간격(GIS 상간이격거리), 접지연결선 크기, 접지연결선 개수 및 위치, 기기배치 등을 검토하여야 한다.
- 기기제작자의 검토결과는 반드시 규격결정자에 의하여 검토가 되어야 하며 기 수행된 접지망 계산은 재검토되어야 한다.
