1. 케이블 접속여장

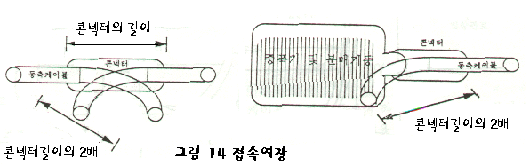

케이블 접속여장은 그림 14와 같다.
2. 지지선 접속
"선로시설표준공법"의 강연선 접속방법을 준용한다.
3. 콘넥터 취부방법
3-1. F형 콘넥터의 취부방법
- 동축케이블의 심선이 8~13mm드러나도록 피복과 절연체를
각각 벗겨낸다. 이때 심선에 손상을 주지 않도록 주의하고 바싹 밀어 놓는다.
- 케이블의 실드된 부분을 자르지 말고 잘라낸 절연체의 뒤로 바짝 밀어 놓는다.
- F형 콘넥터를 돌리면서 유연하게 끼워 케이블의 끝 부분이 콘넥터에 정확하게
닿도록 한다.
- 케이블의 심선이 F형 콘넥터의 너트 끝에서 2~3cm 정도 남기고 내부도체를
자른다

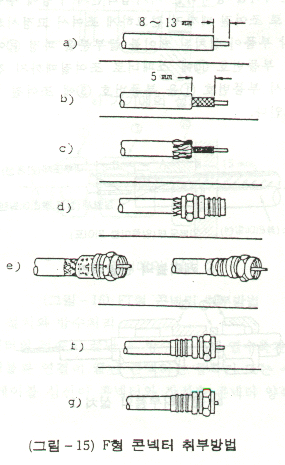

- F형 콘넥터의 취부순서는 그림15를 참고 한다.
3-2. FT형 콘넥터의 취부순서
3-2-1. 케이블의 끝처리
케이블 끝 부분의 외피,외부도체 및 절연체는 콘넥터의 지정길이로 자른다. 이때
주의사항은 다음과 같다.
- 외피의 절단은 외부도체(알루미늄 파이프)에 흠이 나지 않도록 한다.
- 알루미늄 파이프는 파이프커터로서 절연체는 칼로 수직으로 절단한다.

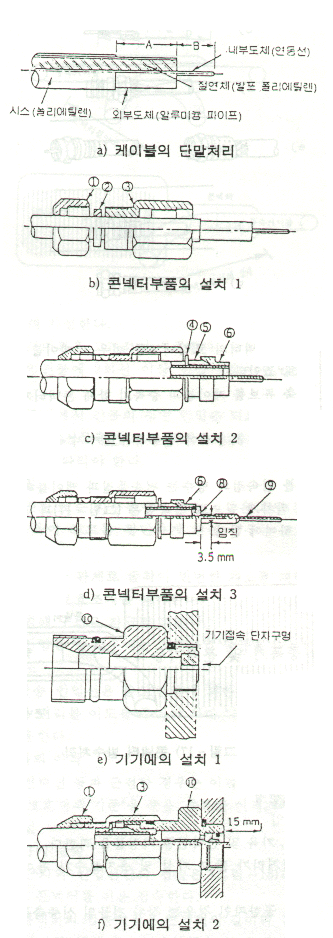

3-2-2. 콘넥터의 설치(그림 16 참조)
|
㉠ 부품번호 ①,②,③
순으로 케이블의 외피상에 삽입한다 ㉡ 부품번호 ④,⑤,⑥ 순으로 알루미늄 파이프
위에 삽입한다. ㉢ 부품번호 ⑧을 케이블의 내부도체를 통하여
부품번호 ⑥에 닿을 때까지 삽입하고 다음에 부품번호 ⑨를 내부도체에
삽입하여 압착공구로 조인다. ㉣ 콘넥터를 장착하는 기기접속단자 구멍에
부품번호 ⑩을 스페너로 조여질 때까지 견고하게 조인다. ㉤ 각 부품이 설치된 케이블 끝 부분을 과정 ㉣에서 기기쪽에 붙인 부품번호 ⑩에 스패너로 조여질 때까지 견고하게 조인다. 다시 부품번호 ①을 부품번호 ③에 조여질 때까지 견고하게 조인다. |
5. 콘넥터 설치와 방수처리
- 콘넥터의 접속이 끝난 후 방수를 위해 열 수축관을
사용한다.
- 케이블과 연결이 끝난 콘넥터는 증폭기 떠는 수동기기와 연결한 후 케이블
심선이 콘넥터와 장치측 콘넥터 양쪽에 삽입되었는지 확인한다.
- 케이블 콘넥터의 로킹너트를 끼우고 케이블을 압착하여 적절한 힘으로 조인다.
- 열수축 튜브를 케이블과 증폭기 함체 콘넥터가 덮힐 때까지 끼워 넣는다.
- 토치램프를 사용하여 열 수축튜브가 수축될 때까지 적절하게 열을 가한다.

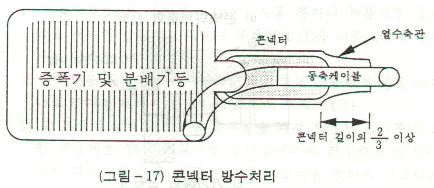

- 케이블 접속점의 방수는 전송품질과 케이블의 수명에 중대한 영향을 미치게
되므로 접속점은 그림 17과 같이 철저하게 방수처리하여야 한다.
