전기설비 기술기준

부표38 발열저항체의 허용온도 및 두께

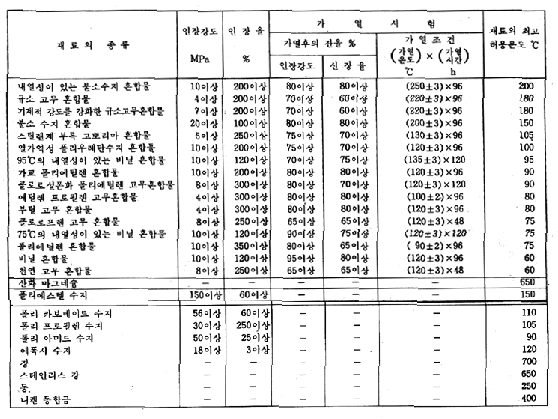

가. 절연체의 재료와 최고 허용온도

인강 강도 및 신장율의 시험방법은 KS C 3004 "고무 프라스틱 절연 전선 시험방법"에 따른다.
다만, 폴리에스텔 수지, 폴리카보네이트 수지, 폴리프로필렌 수지, 폴리아미드 수지, 에폭시 수지는 KS M 3006 "플라스틱의 인장 시험 방법"에 의할 것.
가열 시험방법은 KS C 3004에 의 한다.
시스에 금속 재료를 사용하는 경우는 다음에 의할 것.
(가) 강은 KS D 3555 "강관용 열간 압연 탄소강 강대", KS D 3512 "냉간 압연 강판 및 강대

(나) 스테인리스 강은 KS D 3576 "배관용 스테인리스 강관" KS D 3705 "열간 압연 스테인리스 강판", KS D 3695 "냉간압연 스테인리스 강관".

(다) 동은 KS D 5301 "이음매 없는 동 및 합금관"에서 규정하는 "이음매 없은 인탈산 동" 또는 "이음매 없는 다프피치관"

(라) 니켈 동 합금은 KS D 5539 "이음매 없는 니켈 동 합금 관"

나. 절연체의 두께

재 료 의 종 류	발열선에 사용하는 절연체의 두께 (mm)	발열선에 사용하는 시스의 두께 (mm)
불소수지 혼합물(고온용, 일반용, 저온용의 3종 공히)	0.4	0.4
폴리에틸렌l 혼합물(가교한 것을 포함한다) 비닐 혼합물(내열성이 있는 것을 포함한다) 에틸렌 프로필렌 고무 혼합물 스틸렌계 브록고포리마 혼합물 폴리우레탄 고무 혼합물	0.8	1.2
기계적 강도를 강화한 불소 고무 혼합물 클로로 설폰화 폴리에틸렌 고무 혼합물 클로로프렌 고무 혼합물 천연 고무 혼합물	1.1⁽¹⁾	1.0
규소 고무 혼합물 부틸 고무 혼합물	1.1⁽¹⁾	-
폴리 아미드 수지	-	0.2⁽²⁾
폴리 에스테르 수지 폴리 카보네이트 수지 폴리 프로필렌 수지 에폭시 수지		0.2⁽²⁾
폴리 에스테르 수지 폴리 카보네이트 수지 폴리 프로필렌 수지 에폭시 수지		-
산화 마그네슘	0.6	-
강, 스테인리스 강, 동, 니켈 동 맙금	-	0.3

(1) 시스에 두께 1.6mm 이상의 동 또는 스테인리스 강을 사용한 것은 규소 고무 혼찹물의 두께를 0.8mm로 할 수 있다.

(2) 시스의 위에 폴리 아미드 수지를 0.2mm 이상의 두께로 피복을 한 것은 시스의 두께를 0.2mm 감한 값으로 할 수 있다.
