명시론
가. 개요
실제적인 조명은 빛의
발생, 빛의 제어, 빛과 조명의 특성이라는 3개의 고리로
연쇄되어 있다고 할 수 있으며, 빛과 조명의 특성은 인간과 조명과의 관계를
연구하는 것으로 시각, 명시, 심리적, 생리적인 특성을 이해하고 활용하여야
비로소 그 기능을 발휘하는 분야라고 할 수 있다.
나. 빛과 조명의 특성
빛과 조명의 특성은 물체의
보임, 눈부심, 밝음의 분포, 편한 시각의 평가라는 측면에서 고찰해
볼 수 있다.
1. 물체의
보임(조명의 4대요소)
조건 |
내용 |
例 |
제1조건
밝음 |
- 빛이 없으면 물체를 보지 못한다.
- 충분한 밝음이 없으면 원하는 대상을
바로보지 못한다.
|
암실 |
제2조건
크기 |
- 빛이 있더라도 크기가 매우 작으면
볼 수 없다.
|
박테리아 |
제3조건
대비 |
- 대상과 배경 사이에는 충분한 밝음의
차이가 있어야만 제대로 물체를 볼 수 있다.
|
흰 눈 위에 백묵 |
제4조건
시간,속도 |
- 보려는 물체의 속도가 매우 빠른 경우
바로볼 수 없다.
|
총알 등 |
2-1. 정의
시야 내의 어떤
휘도로 인해 불쾌,고통,눈의 피로 등을 유발시키는 현상을 말하며, 눈부심이
있는 경우 작업능률의 저하, 재해발생, 시력의 감퇴 등이 발생하므로 조명설계의
경우 이 눈부심을 적극 피할 수 있도록 고려하여야 한다.
2-2. 눈부심을 일으키는 원인
- 고 휘도의 광원
- 반사면의 광택
- 눈에 들어오는 광속의 과다.
- 시야 내에 현휘 광원이 있을 때
- 고 휘도의 광원을 오래 주시할 때
- 보려는 물체와 배경과의 휘도 차이가 심한 경우.
- 시선부근에 노출된 광원이 있을 때
2-3. 눈부심으로 인한 빛의 손실정도
현휘 광원과
시야간의 각도 |
눈부심에 의한
빛의 손실 |
실제조도 |
40 |
40% |
60% |
20 |
50% |
50% |
10 |
70% |
30% |
5 |
85% |
15% |

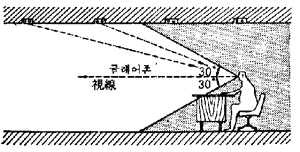

글레어 존 |
2-4. 눈부심의 한계치
- 때때로 시야에 들어오는 대상 : 0.5 cd/㎠
- 항상 시야에 들어오는 대상 : 0.2 cd/㎠
- 형광등의 경우 0.4 cd/㎠ 이므로 때때로 쳐다보는
것은 무방하나 계속 주시하는 경우 눈부심을 일으키게 된다.
2-5. 눈부심에 대한 실험치(서울대학교 지철근 교수의
이론)
- 현휘시간 T=0.0389Eⁿ(E : 눈에의 자극조도,ⁿ:
0.96)
- E가 400LX의 경우T=2.35tⁿ(t : 자극시간sec, ⁿ:
0.85)
2-6. Glare의 종류
구분 |
특징 |
감능 글레어 |
- 시 대상물 주위에 고휘도의 광원이
있는 경우 망막 앞에 어떤 휘도를 갖는 광막 커텐이 쳐지므로
인해 시대상물의 식별능력을 저하시키는 현상
|
불쾌 글레어 |
- 눈부심으로 불쾌한 분위기를 느끼는
것으로 심한 휘도차이로 눈의 피로, 불쾌감을 느껴 시력에 장애를
받는 것.
|
직시 글레어 |
- 휘도가 높은 광원을 주시하였을 때
나타나는 현상으로 불쾌 글레어와 상호관계를 갖는다.
|
반사 글레어 |
- 고 휘도 광원에서의 빛이 물질의 표면에서
반사하여 눈에 들어올 때 나타나는 현상으로 반사면이 평평하고
광택이 있는 면인 경우 또한 정 반사율이 높은 경우강하게 나타난다.
|
시야 내의 광속의
분포를 말하며,광속의 분포가 일정할 경우 가장 예민한 시각을 얻게 된다.
3-1. 정지물체에 대한 광속 발산도(Moigan 교수의
이론)
일반적인 자연조명에 대한 광속발산도 = 10 : 1
3-2. 움직이는 물체에 대한 광속 발산도(Moor 교수의
이론)
실내전반의 광속발산도 : 보려는 물체의 광속발산도 =
3 : 1
실제로는 이 값을 얻기 어렵다.
3-3.
광속발산도의 한계(미국 조명학회 규정)
작업내용 |
광속 발산도 |
사무실, 학교 |
공장 |
작업면과 그
주위
(책과 책상면) |
3 : 1 |
5 : 1 |
작업면과 떨어진
면 |
10 : 1 |
20 : 1 |
조명기구와
그 주위 |
20 : 1 |
50 : 1 |
통로부분 |
40 : 1 |
80 : 1 |
평가대상 |
측정내용 |
조도와의 관계 |
시력 |
|
|
대비감도 |
|
|
신경 근육의
긴장 |
|
|
눈을 깜박이는
도수 |
|
|
심장고동 수 |
|
|
안구 근육의
수축 |
|
|
