탄소 아크등 일반사항
가.
원 리
아크방전에 의한 발광을 이용한 램프
원리

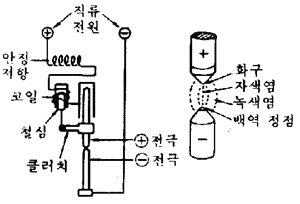

그림에서 최초 + 전극과 - 전극이 접촉되어 있다면 전압을 가하면 전류가 흐른다. 철심은 코일에 의해 끌어 올려지고 있으며 클러치의 힘으로 + 전극이 떨어져서 아크가 발생한다.

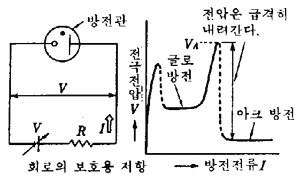

그림의 회로에서 글로우 방전중에 전압 V가 어떤 한계의 전압 V
A
에 도달하면 관내 가스의 양이온이 고속으로 음극에 충돌하고 가열되어 열전자를 방출시키게 되며 전류가 급증하여 아크 방전상태가 된다.
전리,재결합이 격심하게 되어 이때 매우 높은 휘도의 발광이 생긴다.
나.
종 류
순탄소 아크등, 발열 아크등, 고휘도 벡크 아크등으로 구분된다.
1. 순탄소 아크등
전원 : 직류 및 교류 모두 사용 가능하다.(직류가 안정성이 적다)
용도 : 분석 실험용
2. 발열 아크등
전원 : 직류,교류 겸용(전극에 금속 염료 침투)
용도 : 소형 영사기, 제단용
초 루미네센스에 해당된다.
3. 고휘도 벡크 아크등
전극 : 양극(발광체), 음극(탄소)
용도 : 대형 영사기, 투광기용, 의료용, 제판용.
특징
- 광원이 작고 휘도가 높다.
- 광도와 효율이 크다.
- 전류특성이 부 특성으로 안정장치, 기동 및 전극 조정장치 필요.
- 연소물질이 발생된다.
- 빛이 동요하고 소음이 있다.
