글로우 방전등 일반사항

가. 종류

전기루미네센스의 일종이다.

1. 네온관 : 네온관, 네온사인

2. 네온전구

나. 구조

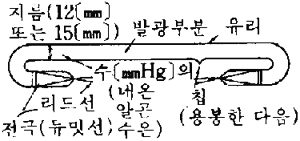

1. 네온관

특징 방전개시 전압은 관 전압의 1.5~3배가 필요하며 자기누설 변압기를 사용한다  적용 광고, 항공표식, 스트로보스코프용의 광원



1-1. 유리관의 양단에 원통형 전극설치.

1-2. 봉입가스

봉입가스	유리의 착색	발광색
네온	없음	등적
네온	청	등
아르곤	없음	적 자
아르곤과 수은	없음	청
아르곤과 수은	녹	녹



• 불활성가스(네온, 아르곤, 크리프론, 크세논, 헬륨 등) 또는 수은 나트륨 증기를 저압으로 봉입한 반 진공.
• 봉입가스압 : 8 ㎜ Hg
• 음극강하 100~200V
  점등 중 전극간 전압 = 음극강하 + 양광주 부분 전압강하

2. 네온사인

2-1. 봉입가스

수은+아르곤 봉입.

2-2. 형광체

관 내면에 253.7㎚의 자외선의 여기로 발광하는 형광체 부착.

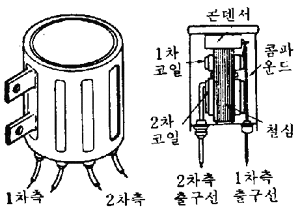

2-3. 전원장치

네온변압기 기술기준(제233-236조,250조) 네온변압기 KS기준



• 네온관 1m당 1,000V의 비율로 누설변압기 1대 설치.
• 누설전류의 최대치는 30㎃로 제한
• 네온사인의 점멸
  - 변압기 2차측은 고 전압이므로 1차측에서 개폐.

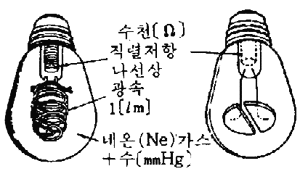

3. 네온전구

글로우 방전으로 생기는 부(-)글로의 빛을 이용한 램프

소형의 유리구에 1쌍의 전극을 1~2㎜간격으로 봉하고 방전특성이 부 특성이므로 안정용의 직렬저항을 삽입한다. 전극간 거리는 매우 짧으므로 발광은 부 글로우 만이다. 방전개시는 100V용에서 75~85V정도이다.



3-1. 봉입가스

유리관 내에 수십만㎜Hg의 네온봉입.

3-2. 전극


• 코일 원판 모양의 전극을 1~2㎜간격으로 설치. 1.5~3㏀의 직렬저항 삽입.
• 점등 중 전극간 전압 = 음극강하
• 100V용 : 알칼리토류금속을 칠한 전극사용(전극간 전압 75~85V)
• 200V용 : 철,니켈사용(전극간 전압 120~130V)
• 광도는 전류에 거의 비례한다.

3-3. 소비전력


• 15 W/cd 정도

3-4. 용도


• 배전반의 파일럿, 종야등, 표시등, 직류극성 판별용, 검전기, 교류 파고치 측정, 오실로스코프 등

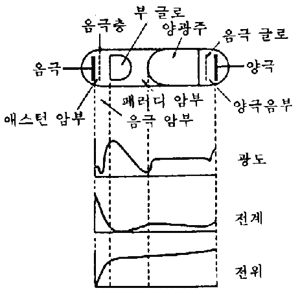

다. 글로우 방전의 특성

• 음극 직전에 큰 전압강하가 있고 여기에서 가속된 이온이 음극면에서 2차 전자를 추출하여 방전을 유지한다.
