수은등 일반사항

수은등 일반사항

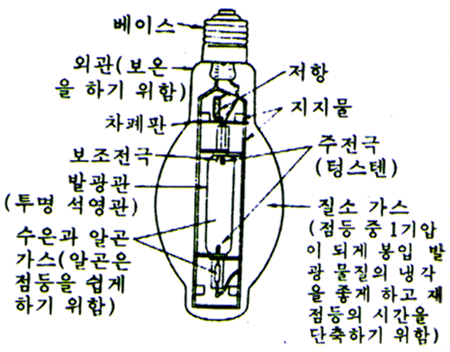

가. 구조

전기루미네센스를 이용한 광원이다.

1. 봉입가스

수은 증기 + 미량(15㎜Hg)의 아르곤 가스 봉입.

2. 발광관

내열경질 유리관, 석영관 사용.

3. 점등부속장치

4. 전극

산화물피복 텅스텐 이중코일

5. 외관

발광관의 온도유지를 위해 외관과 발광관 사이에는 고 진공 또는 적당한 가스를 봉입하여 단열.

나. 종류

수

은

등

저

압

형광등 참고

살균등

수은 증기압이 0.1㎜Hg의 저압 수은램프가 253.7㎚의 자외선을 다량 방출하므로 이것을 이용하여 표면살균.

고

압

고압수은램프

봉입 기체 : 수은 + 아르곤

메탈 할라이드 램프

봉입 기체 : 수은 + 아르곤 + 금속할로겐 화합물(Na, In, 탈륨 등)
할로겐 화합물을 넣는 이유 : 높은 전압이 얻어지고, 고온에서 석영과 첨가금속이 반응하는 것을 방지하기 위함.
효과 : 고압수은등의 연색성 및 효율개선.

고압 형광수은 램프

봉입기체 : 산화 마그네슘, 불화 마그네슘 등 (적색 광을 발산하는 형광체)
고압수은등의 적색광 부족을 보완.

초고압

메탈	형광수은

다. 특성

1. 종류별 특성

구분	저압수은등	고압수은등	초고압수은등	메탈	형광수은등
수은 증기압	10-³~ 10-¹ ㎜Hg	760㎜Hg (1기압)	10~ 200 기압	760㎜Hg (1기압)	760㎜Hg (1기압)
용량	7~220	40~ 20,000W	10~220W	100~1000W	40~2000
효율	44~96 lm/w	40~45 lm/w	40~70 lm/w	75~105 lm/W	55 lm/w
수명	10,000h	10,000h	7500h	6000h	12,000h
색온도	2800~ 5000。k	5800。k	3500~ 6500 。k	4500~ 6000。k	4100。k
광색	청색	청백색	백색	고압 수은등의 연색성 개선목적	적색
분광분포 (파장)	253.7㎚	365㎚	㎚	365㎚	365㎚
휘도	0.4 cd/㎠	5000~ 10,000 cd/㎠	109 cd/㎠	cd/㎠	cd/㎠
온도특성	40~45℃ 일 때 최고효율 유지	발광관의 온도가400 ℃일 때 최고효율 유지	-	-	발광관의 온도가200 ℃일 때 최고효율 유지
기동시간	수초	수분~10분	수분~10분	수분~10분	수분~10분
연색성	63~84	23~58	23	65~95	44
점등 부속장치	부속장치 필요
용도	형광등 살균등	공원, 광장, 정원, 고 천장, 투광 조명 등		연색성이 중요시 되는 곳.	도로, 공장(고 천장), 경기시설
기타		1/2 단 조광 가능	냉각장치 설치로 점등시간 단축 가능	점등방향 수평유지 조광이 되지않는다. *안정기 2차 전압이 300V 필요	*형광체 : 산화 마그네슘, 불화 마그네슘

2. 시동특성

시동특성곡선
