램프의 광출력을 증감시키기 위한 전등 제어회로를 말하며, 최근에는 전자기술의 발달로 디지털 소자의 사용이 일반화되고 고조파 및 전원 노이즈에 대한 대책이 가능하여 컴퓨터와의 조합으로 신호 입력이 직접 이루어지고 정도 높은 조광패턴의 연출이 가능한 (조광기의 각종기능을 집중 구비한 Micro-Processor를 사용) 디지털 조광기가 사용되고 있다.
조 광 기 |
조광 장치별 |
교류식 |
연속조광 |
백열등용 |
형광등용 |
||||
단조광 |
||||
직류식 |
연속조광 |
펄스폭 변조(PWM) |
||
펄스 주파수 변조(PFM) |
||||
혼합변조방식 (PWM+PFM) |
||||
단조광 |
||||
회로방식별 |
권선형(전압조절형) |
|||
저항강하형(전류조절형) - 회로에 임피던스를 삽입하여 전류를 조절하는 방식으로 발열 및 손실이 발생된다. |
||||

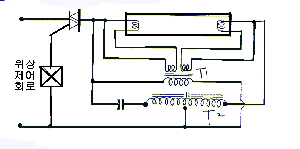

반도체형(SCR조광기) - 위상각을 조절하는 방식 |
||||
|
|
|
|

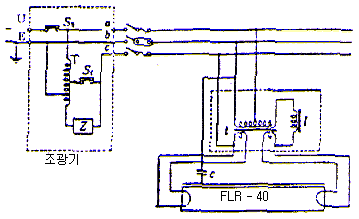

램프와 직렬로 저항기, 초크 등을 접속하고
스위치 단락회로를 전환해서 조절하는 것이 보통이다.
백열등의 경우는 임의의
광 출력으로 단 설정이 가능하나 방전등의 경우는 점등보상회로를 설치해도 실용적으로는
1/2,~1/3 정도로 조광하는 것이 한도이다.
특히, HID램프의 경우에는 원칙적으로
조광하기에 부 적합하므로 일부의 램프에 각각 특정한 비율로 단 조광되는데
불과하다.
|

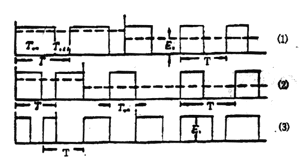

직류제어방식은 Chopper 방식 또는
Time Ratio Control (시 비율제어)이라고 불리우는 것으로 DC-DC직접 변환 방식이다.
|
|
이고 출력전압은 주파수에 비례한다. 램프전류를 제한하는 방식으로 장치가 커지고 손실이 크며 조작이 번거롭다.
자동변압기를 사용하여 전압을 조절하는 방식으로 정도가 떨어지고 기계적조정이 되므로 수명에 한정.
Thyristor의 Switching 특성(게이트 단자에
신호가 입력되면 도통되어 극성이 반대가 될 때까지 유지되는 특성)을 이용하여
전원의 위상각을 제어하는 방식.

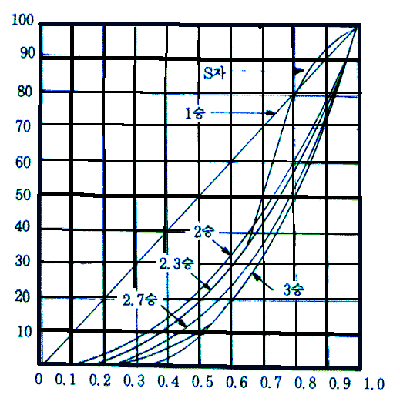

조광제어 입력에 대한 조광출력의 광속비를 나타낸 것.
|
부하회로, 조광기, 조광조작회로가 1:1로 직결된 방식.
조광기와 조광 조작회로가 1:1로 직결되어 있어 부하회로와 조광기의 출력회로간에 임의로 선택 접속가능한 강제 배전반을 설치하는 방식.
부하회로와 조광기를 1:1로 직결하고, 조광기 제어회로와 조광 조작회로 간에 전자 크로스바 장치를 하고 임의로 접속할 수 있는 방식.
조광조작회로를 제각기 조광레벨로 세트 가능한 전치조절기의 1~2단으로 된 방식.
전치조절기가 다단으로 설비된 방식.
