유도기는 튼튼하고 가격이 저렴한 장점으로
산업계에서 가장 널리 사용되고 있다. 유도기는 전동기 또는 발전기로 운전할
수 있다. 그러나 유도 발전기는 대부분의 분야에서 그 특성이 만족하지 않으므로
부하에 전력을 공급하는 발전기로서는 거의 이용되지 않고, 전동기로서 폭넓게
하용되고 있다.
유도전동기는 여러 가지 크기로 사용된다. 선풍기,청소기,에어컨,쥬스믹서,세탁기,냉장고
등 1마력 이하의 소형 단상유도전동기, 또는 수십에서 수백마력의 대형 3상유도
전동기는 펌프, 팬, 컴프레서, 제지기 방직기 등에 사용된다.

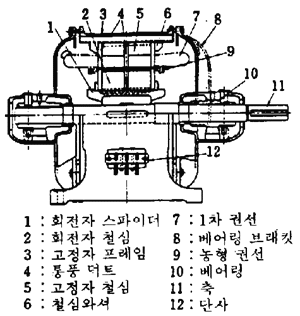

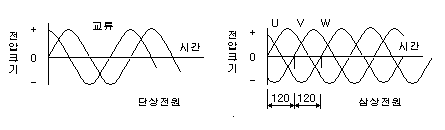

유도기의 구조는 직류기와 마찬가지로 고정자와 베어링을 포함한 회전자로 구성되어 있으며 고정자와 회전자 사이에는 공극이 있다. 그러나 고정자 권선과 회전자 권선에는 교류전류가 흐른다. 고정자 권선의 교류전류는 전원에서 직접 공급되며 회전자 권선에서는 고정자 교류전압의 유도작용에 의해 교류전류가 흐르게 된다. 이러한 현상에 의해 유도기라고 불리운다.
|
|
회전자 도체에 따라 보통농형, 특수농형(심구형, 2중농형), 권선형으로 분류된다.
종류 |
특징 |
용도 |
보통농형 |
|
|
특수농형 |
|
|

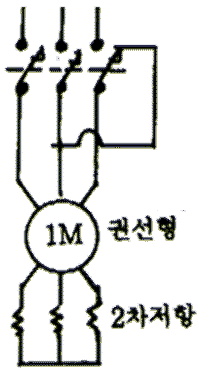

권선형 |
|
|
|
|
|
속도특성곡선 |
토크특성곡선 |
부하특성곡선 |
전동기 가속토크 T = TL일 때 기동전류가 최대로 된다.
이러한 기동전류는 배전선 및 전원에 악영향을 주고 전동기의 소손될 우려가
있다.
따라서 기동시간(수초)동안 저 전압을 인가하여 시동전류를 제한하고
속도 상승 후 전류가 감소하면 정격전압을 인가할 필요가 있다.(단, 시동토크
감소의 결점이 있다)
시동방법 |
장점 |
단점 |
적용 |
|
전 전압 시동법
|
|
|
|
|
Y-△ 시동법
|
|
|
|
|
시동보상기
|
|
|
|
|
직렬 저항법
|
|
|
|
|
직렬 리액터법
|
|
|
|
|
크샤 기동법
|
|
|
|
|
인버터에 의한 기동 |
|
|
|
★ 콘드로퍼
기동
Y-△ 기동의 결점(△로 전환시 충격)을 보완한 방법으로 단권 TR을
사용하여 보통 80%, 65%, 50% 3 개의 탭을 가지고 상황에 따라 기동전류와
Torque를 조정한다.
4-2. 역전방법

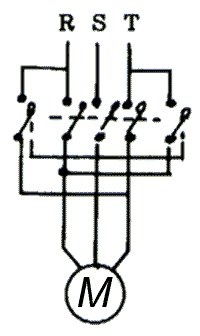

고정자 권선 중 2선을 바꾸어주면 회전자계의 회전방향이 역전되어 회전자가 역전된다.
유도전동기의 제동법은 기계적 제동과 전기적 제동법이 있다.
종류 |
특징 |
|||||||
기계적 제동법 |
마찰, 전동유압 브레이크, 전자클러치가 있다
|
|||||||
전 기 적 제 동 법 |
직 제 |
|
||||||
발 제 |
|
|||||||
단 제 |
|
|||||||
회 제 |
|
|||||||
역 제 |
|
|||||||
자기 |
|
|||||||
5-2. 농형 유도전동기 속도제어
