가. 개요
일반적으로 상용되는 저압전동기(유도전동기)의 보호에는

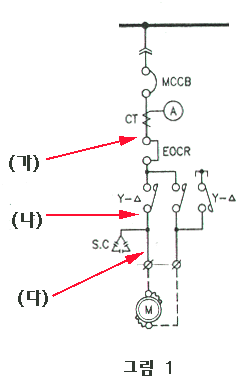

과전류보호와 단락보호를 행하고 있는 실정이며, 그 방법은 아래의 그림(배선용차단기
+ 전자접촉기의 조합 + 계전기)과
같은 방식으로 설계되고 있다. 그러나 아래의 설계에서의 문제점이 실험에 의해 발견된
바 최선의 대책을 알리고자 한다.
단, 아래의 현상 및 대책은 실험에 의한 결과이고,
이론상으로 정립되어 증명된 것이 아니므로 의문점이 있는 회원께서는 아래의 예와
같이 측정해 보신다면 실측해 보실 수 있을 것입니다.
또한, 본 실험에 사용된
기기는 콘덴서 및 전동기의 용량은 명판에 표시된 것으로서 실험기기에 의한
용량은 아니다. 따라서 아래의 사항에 대한
이론적인 근거는 추후에 공개하기로 합니다.
나. 본론
1. 저압전동기의 보호에 사용되는 과전류계전기와 전동기 회로의 역률을 개선하기 위한 콘덴서의 설치 위치에 따른 측정 전류값에 대한 실험
1-1. 실험1부하의 조건
|
|
|
시험부하에 관한 사항
|
해설
◆실측 전류값◆1. 콘덴서를 설치하지 아니한 경우
2. 콘덴서를 설치한 경우
|
|
|
|
|

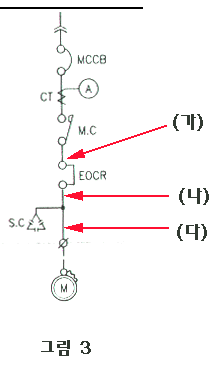

그림 3
◆실측 전류값◆
1. 콘덴서를 설치하지 아니한 경우
2. 콘덴서를 설치한 경우
|

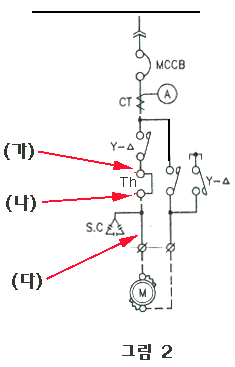

실험은 그림2 및 3의 구조에 대해서 실시하였고,
콘덴서를 설치하고 측정한 경우와 콘덴서를
제거하고 측정한 실측치가 상기 값으로 측정되었다.
역률보상을
위한 콘덴서가 콘덴서의 전원측 전로에 역률보상분 이상의
전류값이 감소되는데(어떠한 원인에 의해 일정한 값으로 되지는
않는다)직접적으로 영향을 주는 것으로 판단된다.
따라서 과부하보호를 위한 계전기(열동계전기
및 전자식계전기를 망라한다)가 오부동작할
우려가 많으며, 결국에는 전동기가 소손된
후 단락사고로 확대되어 배선용 차단기가 동작하게 된다.
상기와 같이 MCC 결선도가 고착화되는데는
제조상의 배려 및 경제성을 고려한 것이나, 콘덴서에 대한 제어만을 생각하고

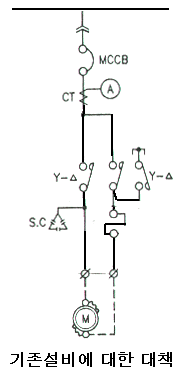

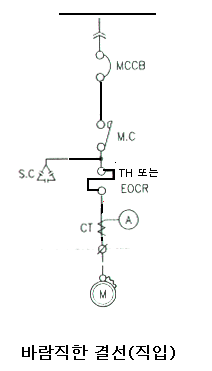

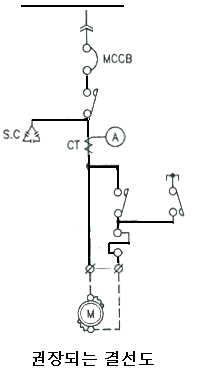

전동기보호에 콘덴서의 설치위치가 영향을 주는 것을 간과한 것이다. 대책은
아래와 같이 예를 든다.


상기 내용에 대하여 상세히 알고 싶으신 분은
현장의 전동기에 대하여 직접 측정해 보신후 의견을 게시할 수 있으며, 의견의 게시는
기술정보 공유의 방에서만 토론하실 수 있습니다.
당사에서는 본건에 대하여 더
세밀히 조사한 후 발표하겠습니다.
참고로 강조하건데 역률개선용으로 시중에 설치되고 있는 콘덴서도 엄연히 내구연한이 있으며, 또한 주위여건에 따라 용량은 변화할 수 있다는 것입니다. 또한 콘덴서의 이상이 직접적인 기기의 이상으로 연결되지는 않기 때문에 주의를 기울이지 않게 되기 때문이고 이 현상이 쉽게 발견되지 않은 것은 콘덴서 부하측의 전류측정은 MCC가 구조상 번거롭기 때문입니다.
