전력용콘덴서의 계산"예"(154KV의 경우)

전력용콘덴서의 계산"예"(154KV의 경우)

1. 콘덴서 회로방식에 따른 용량계산

1. 단위콘덴서의 정격용량

2. 3상 Δ결선 콘덴서의 정격용량

3. 3상 Y 결선 콘덴서의 정격용량

C1 : 단위콘덴서 정전용량[㎌]
C : 단상콘덴서 정전용량[㎌]
E : 정격단자전압[V]
V : 정격회로전압[V]
f : 정격주파수[㎐]

4. 콘덴서 소자 1개의 정전용량을 Ce, 단위콘덴서의 정전용량을 C1이라고 하고, 소자의 직렬개수를 S, 병렬개수를 P라 하면,

따라서 이다.

2. 회로분석

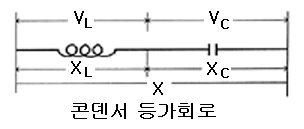

5. 콘덴서 1상 등가회로 분석

상수 : 3상
회로전압 : 154KV
뱅크용량 : 50[MVA]
주파수 : 60Hz
%리액턴스 : 6%
뱅크결선 : Y

X : 1상 기준 합성 리액턴스 [Ω]
XL : 직렬리액터의 정격리액턴스[Ω]
Xc : 콘덴서그룹의 합성리액턴스[Ω]
VL : 직렬리액터의 분배전압[V]
Vc : 콘덴서 그룹의 분배전압[V]
V : 상전압[V]
Q : 1상 기준 정격용량[KVAR]

합성리액턴스 에서

합성 정전용량 C = 5.257[㎌]

합성 리액턴스 L = 80.31[mH]

Qc : 콘덴서 그룹의 합성용량[KVAR]

QL : 직렬리액터의 분배용량[VAR]

따라서

단상콘덴서의 직렬대수 S : 14개
단상콘덴서의 병렬회로수 Pc : 2
단상콘덴서 그룹의 병렬회로수 P_R : 2(양면설치)
단위콘덴서의 정격 단자전압 : E[V]
단위콘덴서의 용량 Qu[KVAR]라 하면
