방전코일(D·C : Discharge Coil)

콘덴서를 회로로부터 분리시 잔류전하는 쉽게 자기방전하지 않기 때문에 코일이나 저항을 통하여 방전시켜야 한다.

방전코일의 용량은 단위 뱅크용량의 0.1% 정도의 것이 접속되면 방전은 1초 이내에 완료된다 JIS 규격에는 5초 이내에 단자전압을 50V 이하로 낮추게 되어있다.

방전코일은 상시에는 높은 리액턴스로 미소한 전류가 흐르나 콘덴서 회로가 개방됨과 동시에 콘덴서 잔류전압(직류분)에 의해 포화되어 리액턴스가 상시의 1/100 정도로 되며, 비 진동성 전류로 되어 수 10Hz 이내에 방전하게 된다.

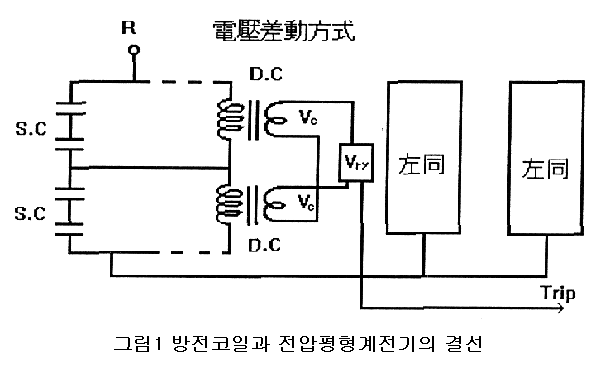

상용주파 내전압시험 시간을 1분이며, 충격내전압시험에 사용되는 충격파형은 1.2/50㎲ 이다. 또한, 방전코일의 2차전압을 전압평형계전기(67ry)에 입력하여 콘덴서 셀의 내부이상으로 인한 고장을 검출한다.
