전력용콘덴서의 결선

전력용콘덴서의 결선

가. 23KV 콘덴서 뱅크용량과 단위콘덴서의 수

단위콘덴서 용량[KVAR]	뱅크용량[MVAR]과 단위콘덴서 대수
단위콘덴서 용량[KVAR]	1	2	3	4	5	7	10	15
167	6	12	18	24	30	45	60	90
209	-	-	-	-	24	36	48	72
250	-	-	12	-	-	30	-	60
278	-	-	-	-	18	-	36	54
334	-	6	-	-	-	-	30	-
417	-	-	-	-	12	12	24	56

나. 콘덴서 결선

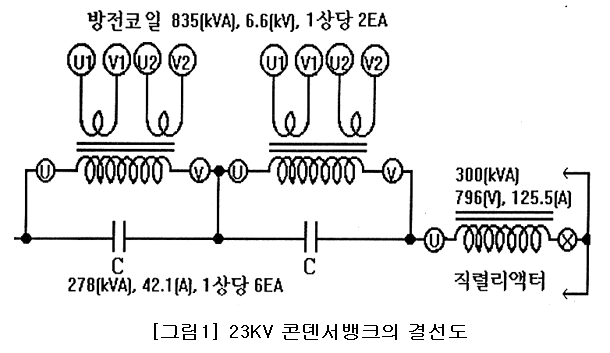

1. 23KV 콘덴서뱅크의 결선

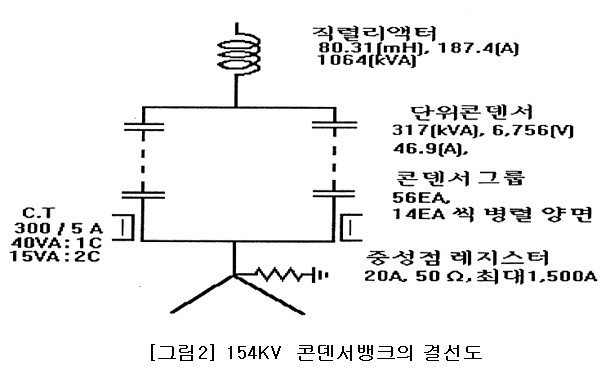

2. 154KV 콘덴서 뱅크의 결선
