2. 변전실의 위치 및 배치

변전실의 위치 및 배치 일반사항

가. 위치선정시 고려사항

전기적, 건축적, 환경적인 면을 고려하여야 하며, 종합적으로 경제적인 위치가 되어야 한다.

부하중심에 가까울 것.(전압강하, 전력손실, 배선비절감)
인입선의 인입이 쉽고 보수유지 및 점검이 용이한 곳.
간선처리 및 증설이 용이한 곳.
기기 반출입에 지장이 없을 것.
침수,기타 재해발생의 우려가 적은곳.
화재,폭발 위험성이 적을 것.
습기, 먼지가 적은 곳.
열해,유독가스의 발생이 적을 것.
바닥의 압축강도(200~500㎏/㎡)는 중량물에 견디는 기초를 하기에 적당할 것.
발전기, 축전지 실이 가급적 인접한 곳.
장래 부하 증설에 대비한 면적 확보가 용이한 곳.

나. 변전실의 배치

1. 배치시 고려사항

일반적으로 공장은 평면적, 빌딩은 수직적(입체적)인 배치가 일반적이며 배전전압, 부하분포밀도, 간선의 경제성등을 고려 하여야 한다.

2. 종류

2-1. 공장변전실

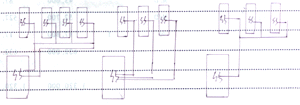

1차루프식, 1차단독식, 나뭇가지형 1차식


1차 루프식	1차 단독식	나뭇가지형 1차식

2-2. 빌딩변전실

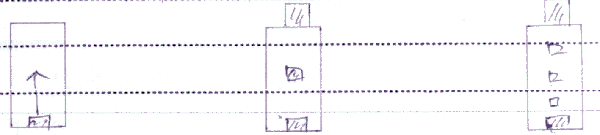

집중식, 중간식, 분간식


집중식	중간식	분산식
