공간을 전달하는 복사 노이즈를 차단하고 유도를 받지 않도록 하기 위한 대책으로 수동차폐와 능동차폐로 구분.
외부로부터 도래하는 전자파의 실내 침입을 방지하는 차폐
실내에서 발생하는 전자파의 외부누출을 방지하는 차폐
|
|
보호물체의 주변에 등전위의 양도체를 설치하여 접지하는 것이 대표적인 방법으로 회로의 표유용량에 의한 결합을 제거하여 정전유도를 방지하는 방법.
복사노이즈의 차폐가 되는 공간에 양도체를 설치하고 복사전파를 그 속에 도입하여 반항전류와 반항지속을 발생시켜 방해전파(복사 노이즈)의 작용을 부정하는 방법.
자속 경로의 공간에 투자율이 좋은 자성체를 설치하여 자속을 그 속에 유도하여 제거하는 방법.

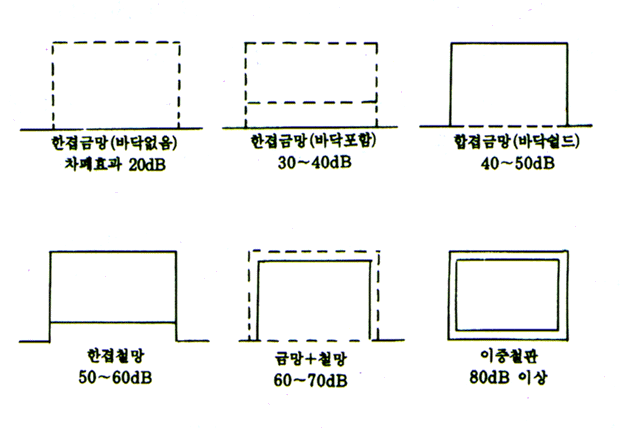

쉴드 대상물을 쉴드 재료로 감싸는 것으로 100dB가 목표이다.
전원부의 노이즈 방지를 위한 것에는 노이즈방지용 변압기(쉴드변압기, 노이즈컷변압기) 및 필터의 채용으로 그 대책을 강구하고 있다. 그러나 쉴드변압기의 경우에는 고주파 노이즈에 대한 충분한 효과를 얻을 수 없기 때문에 아래에서는 노이즈컷변압기에 대하여 설명한다.
노멀모드, 코먼모드 노이즈의 2차측으로의 전파를 방지하는
것을 목적으로 한 것으로 절연트랜스의 구조를 기본으로 하여 코일 및 트랜스
와주에 다중 전자차폐판을 설치하는 동시에 고주파 노이즈의 자속이 쇄교하지
않도록 코어와 코일재질, 형상에 대한 연구를 한 것이다.
즉, 1차코일의 자속
중 필요한 기본파에 가까운 저주파 자속만을 2차 코일에 쇄교시켜 이에 의해
높은 주파수의 자속은 전부 소멸시키거나 2차측에 쇄교시키지 않고 1차측 전기세력중의
기본파만을 유도 재생시키려는 것이다.

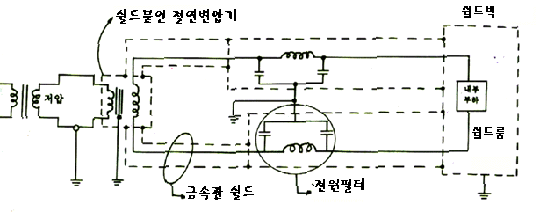

<그림>노이즈컷 트랜스
|
기기를 출입하는 전선에 노이즈 필터를 설치하여 노이즈를 흡수 제거한다.

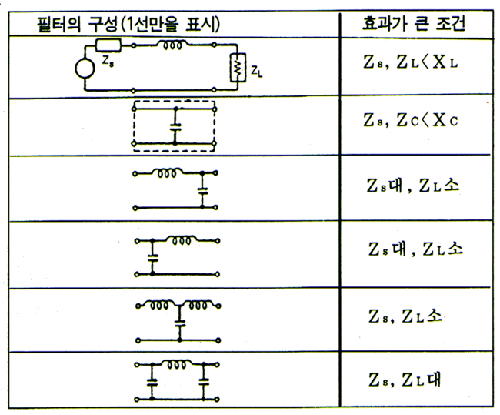

L형 필터병렬, 직렬 리액턴스로 구성된 필터 |
|
|
|
π형 필터 |
|
|
|
