내열전선,내화전선 일반사항
가. 개요
소방법에 의한 설비의 배선은 내열배선 및 내화배선으로
하도록 규정되어 있다.
내열배선 및 내화배선이라 함은 소방기술기준에 관한 규칙 별표4의2에서 내열배선 및 내화배선으로
인정하는 사용전선별 공사방법을 정하고 있다.
나. 정의
1. 내열전선
|
|
KSC 3328에 규정된 전선으로 600V 2종 비닐절연전선(HIV)
이라 칭하며 (Great heat resistant poly- vinyl chloride insulated wires)
내화전선이 나오기 전에 주로 사용되었으며 IV전선을 열적으로 보완 강화한 것이다.(내열전선의 내열성능)
|
1-1. 적용범위
이 전선은 600V이하의 일반전기 공작물이나 전기기기의
배선에 사용하는 비닐절연전선으로 내열성 가스제를 사용한 염화비닐수지를 주체로
한 컴파운드로 절연된 전선에 대하여 규정한도로 되어 있으며, 주요용도는 소세력회로(전압
60V 이하)의 소방설비의 조작회로에 사용.

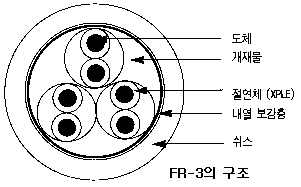

1-2. 내열전선의 종류
- 600V 2종 비닐절연전선(HIV)
- 가교 폴리에틸렌 절연 비닐 외장 케이블(CV)
- 강대외장 케이블
- 버스덕트
- 클로로프렌 외장 케이블
- 기타 내무부 장관이 정하여 고시하는 전선(FR-3)
2. 내화전선
|
|
무기질 불연재로 절연된 전선을 말하며 전선의 경우 FR-8(Fire
protected wire), 케이블의 경우 MI(Mineral Insulated)로 불려지고 있다.
|
2-1. 적용범위
주용도는 600V 이하의 소방설비의 비상전원회로 및 조작회로에
사용되고, 연속최고 도체 사용온도는 75℃이다.
또한, 내화전선을 사용할 경우에는 별도의 내화보호를 하지 아니하고 케이블 공사방법에
의해 노출하여 시설,사용할 수 있다.
2-2. 구조
MI케이블의 구조 |
|
- 외장이 되는 동관 속에 경동선과 분말의
산화마그네슘, 기타절연성의 무기물을 충전하고 압연한 다음
풀림하여 만든다
- 불연성이며 내열성, 내노화성이 우수하고
기계적 충격에도 강하다
- 선박, 고온의 장소, 중요시설물, 건축물의
소방용 배선에 사용된다.
|
2-3. 내화전선의 종류
- 전선 : FR-8(Fire protected wire)
- 케이블 : MI(Mineral Insulated)
3. 내열전선과 내화전선의 내화처리 비교
|
|
- 내화처리(내화성능)란 KSF 2257 건축구조 부분의
내화시험 방법에서 사용하는 30분 가열곡선에 의한 내화시험에
합격한 내열처리를 말한다.
- 따라서 소방법에서 정하는 내화배선은
내열전선을 사용할 경우 내화배선으로 인정되는 공사방법(내열전선
+ 840℃이상에서 30분이상 성능유지에 필요한 내화조치 )
이상의 방법으로 하도록 되어 있다.
|
다. 제조업체에서 제시하는 내열전선 및 내화케이블의 특성
|
구분
|
소방용전선
|
|
FR-8(내화전선)
|
FR-3(내열전선)
|
|
사용회로
|
|
|
|
내화 및
내열특성
|
- 가열온도
- 가열시간
- 가열중 내전압
- 가열후 절연저항
- 가열후 내전압
- 연소성
- 산소지수
|
- 840℃
- 30분
- 600V/30분
- 0.4㏁ 이상
- 1500V/1분
- 쉬즈체가 150mm이상 연소하지 않을
것
- 28 이상
|
- 380℃
- 15분
- 250V/15분
- 0.1㏁ 이상
- -
- 쉬즈체가 150mm이상 연소하지 않을
것
- 28 이상
|
|
구성의 특성
|
|
|
|
용도
|
|
|
라. 내화처리 공사방법
1. 배선
배선은 840℃ - 30분 내화성능을 만족시키는 방화조치를
하여야 한다.
부스덕트, 내화전선은 방화조치를 강구한 것으로 인정하고
있으므로 별도의 내화처리는 불필요하다.
2. 전선관(금속관, 2종금속재 가요전선관, 금속닥트
또는 케이블 합성수지관공사)의 경우
- 거실 내 비상용 조명기구에 대한 배선은 일반 전원회로의
배선과 동일 금속관에 수용할 수 있다.
- 풀 박스를 타 일반회로와 공용하는 경우 타 일반회로에서
일어나는 사고가 파급될 염려가 없도록 일반회로와 조명회로와의 사이에는
두께 1.6㎜이상의 철판으로 격벽을 시설 또는 비상용 조명의 배선에 그라스
테이프, 석면 테이프 등의 내열테이프를 폭 1/2씩 겹치도록 감는다.
|

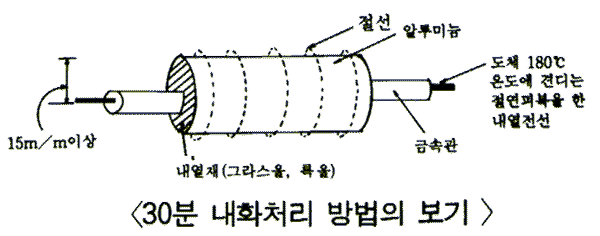

전선관 표면에 내열재료
(그라스울, 암면, 모르타르 등)를 감은 후 그 위에 내열재를
눌러주기 위한 알루미늄박을 감고 다시 가는 철선으로 감는다. |
- 내화구조로 된 벽 또는 바닥 등에 벽 또는 바닥의
표면으로부터 25㎜이상의 깊이에 매설한다.
3. 금속덕트 공사의 경우
불연성 닥트(두께 1.6㎜이상의 강판)로 제작되고, 금속덕트
내면에 불연재료(두께 8㎜ 이상의 석고판 등)를 첨부하고 배선은 함께모아
그라스테이프, 석면테이프로 테이프 폭이 1/2 씩 겹치도록 감는다.
라. 소방법에의한 소방시설물별 시공 비교
1. 옥내 소화전, 스프링클러, 물분무, 포 소화설비
- 내화배선 : 전원선(전원→제어반→전동기)
- 내열배선 : 기동장치, 기동표시등,위치표시등, 검지장치,
원격기동장치
- 일반전선 : 감지기회로
2. 비상벨, 자동식 사이렌
- 내화배선 : 비상전원→기동장치의 전원
- 내열배선 : 벨, 사이렌
3. 방송설비
- 내화배선 : 비상전원→증폭기의 전원
- 내열배선 : 스피커, 조작장치, 기동장치, 표시등
4. 유도등 설비
5. 자동화재 탐지설비
- 내화배선 : 비상전원→수신기, 중계기전원, 중계기
신호선
- 내열배선 : 조작회로, 발신기, 표시등, 발신기,
조작회로, 음향장치
6. 비상 콘센트설비
- 내화배선 : 비상전원→비상콘센트, 비상콘센트 상호간의
전원선
- 내열배선 : 표시등
7. 무선통신 보조설비
- 내화배선 : 비상전원→증폭기 전원
- 내열배선 : 동축케이블 및 누설동축 케이블.
8. 방화셧터 설비
- 내화배선 : 비상전원→방화셧터의 전원(전동기 및
조작)
- 내열배선 : 셔터 기동장치 등
9. 항공장애등 설비
- 내화배선 : 비상전원→조명장치전원→항공장애등
- 일반배선 : 원격조작장치,

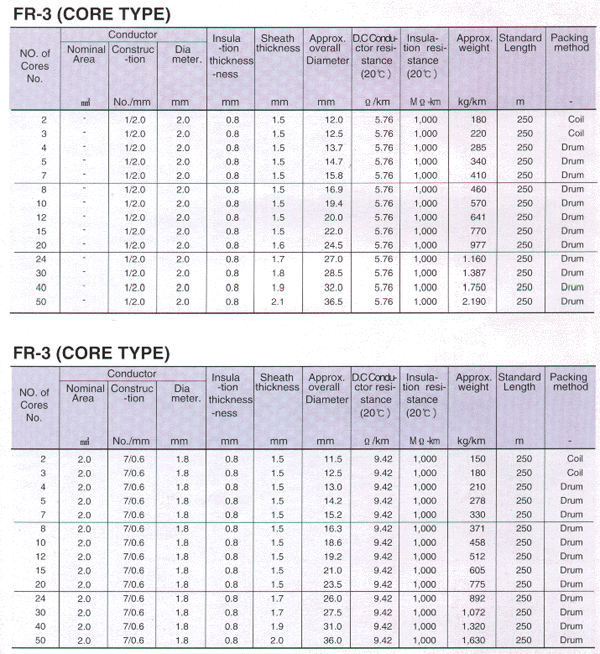

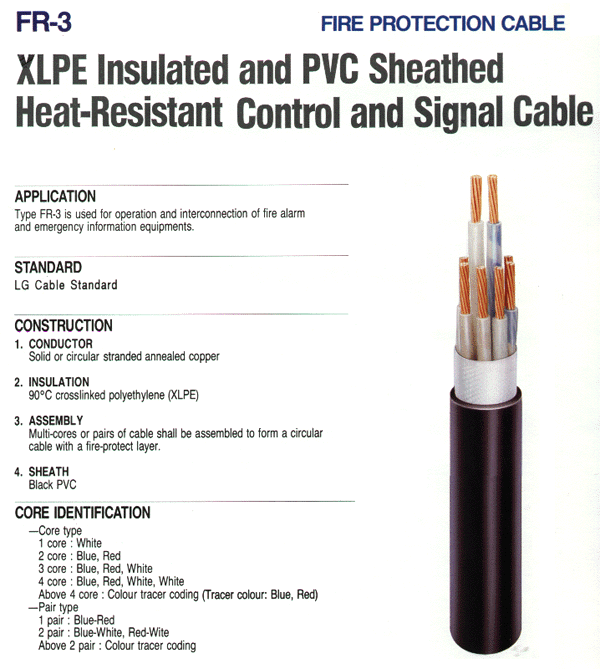

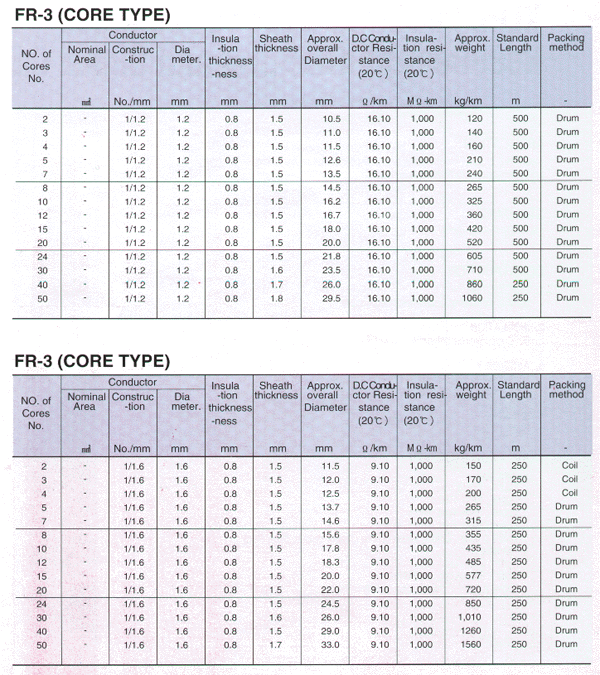

- 내열전선 허용전류 및 특성보기[외형 / 특성1, 2, 3]

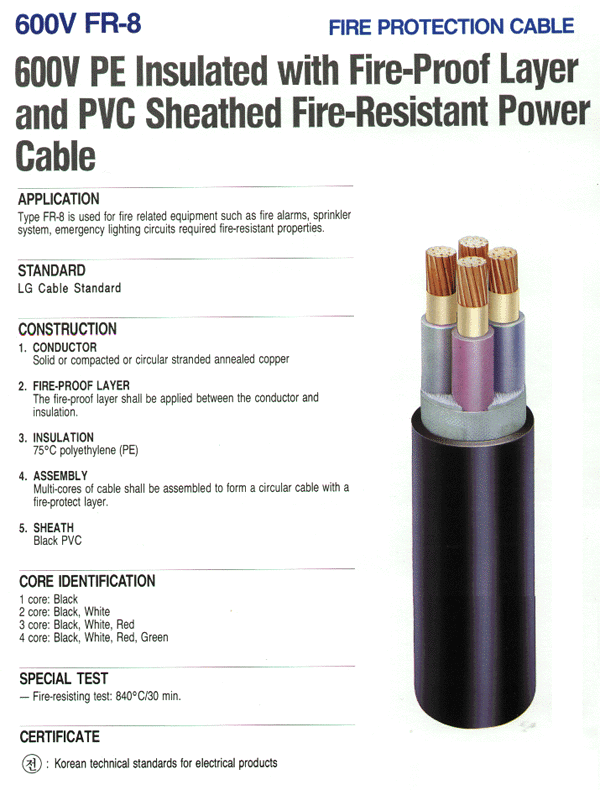

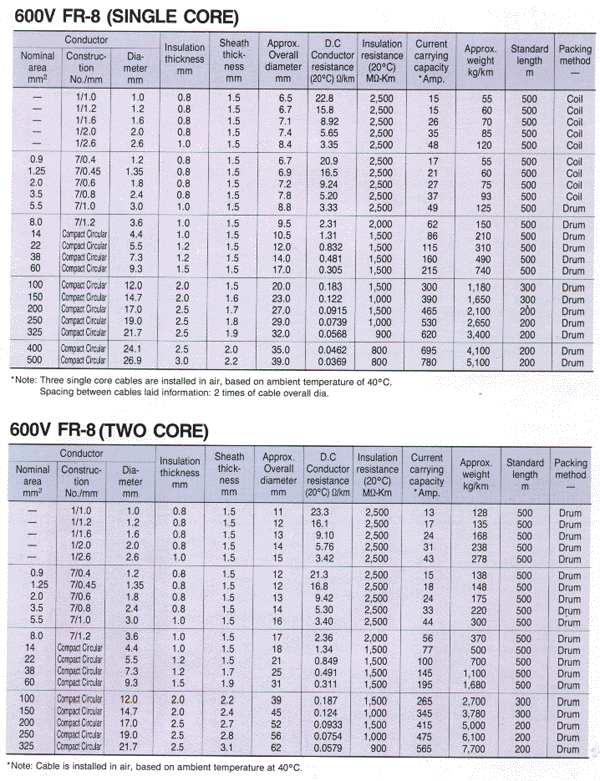

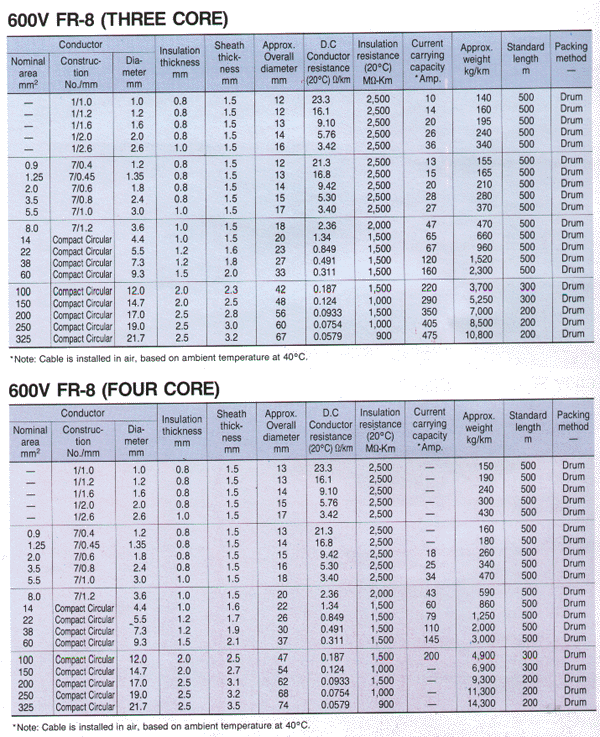

- 내화전선의 허용전류 및 특성보기[외형 / 특성1~2, 3~4]
