스프링클러 설비(스프링클러 設備)

1. 개요

수막시스템은 지상, 천장 또는 옆에서 물을 방사하여 화재와 방호대상물 사이에 혹은 방호 대상물의 주위에 막상, 분무상, 봉상의 수막에 의하여 칸막이를 형성하는 것으로서 다음과 같은 목적에 사용한다.

2. 설치목적

화재시의 방사열 차단
화재와 방호대상물 상이에 형성된 수막이 화재로부터의 방사열의 영향을 경감하여 방호 대상물로의 연소, 온도상승으로 인한 구조물의 강도저하를 방지한다.

민심의 안정
부수효과로서 수막을 형성하는 것으로 인하여 방화설비의 능력을 지역 주민의 시각에 호소함으로써 사고 재해에 대한 공포심을 제거하여 민심을 안정시키는 효과도 있다.

3. 설치대상

sea berth --------------[배나열차등의 선반처럼된 침대, 선박의 정박장소, 버스 택시의 발착장]

저장탱크간의 경계

방유제

저장탱크, 반응탑의 주위

탱크 야드간의 경계

공장, 위험물, 저장소 등과 민가의 경계

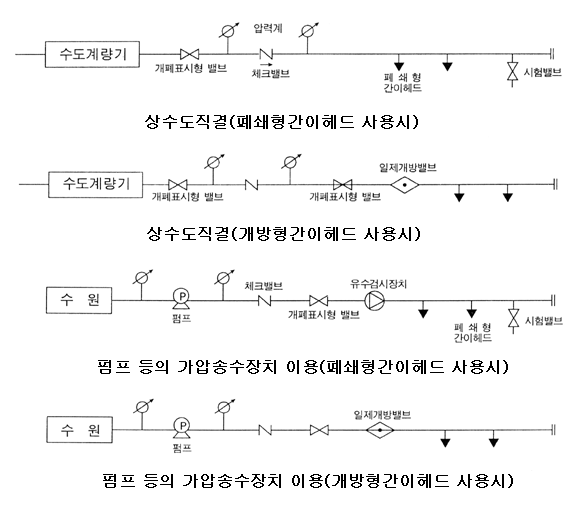

4. 수막시스템의 구성

가압송수장치, 방수구획선택밸브, 노즐헤더, 수막노즐, 제어반으로 구성된다. 수막설비는 관로가 길고 선택밸브 이후의 빈 관로로 다량의 물이 급격히 보내지기 때문에 cavitation 현상이 일어나기 쉬우므로 그 방지대책을 고려할 필요가 있다.

5. 수막노즐의 종류

봉상방수노즐
원형의 방수구에서 제트모양으로 방수하는 노즐로서 높이가 높은 수막이나 풍속이 큰 장소의 수막으로 적합하지만 방사열 차단의 효과는 다은 노즐보다 뒤떨어진다.

분무방수노즐
분무 원추 모양으로 방수하는 것으로 물방울 입자가 가늘어서 가스의 흡수, 방사열 차단의 효과는 크지만 방수 높이는 낮고 또 바람의 영향을 받기 쉬운 단점이 있다.

편평방수노즐
방수각이 15~180°로 막상의 부채꼴로 방수하는 것으로서 가스의 차폐, 방사열차단의 효과는 크지만 바람의 영향을 받기 쉽다.

6. 각종 용도의 수막

방사열차단을 목적으로 한 수막
방호대상물이 화재로부터 받는 방사열의 강도를 안전한계방사강도 이하가 되도록 감소시키는 목적으로 사용되며, 주로 옥외의 위허물 저장탱크 화재로 인한 방호 대상물로서 연소방지, 구조물의 강도저하의 방지에 사용한다.

가스 확산 억제를 목적으로 한 수막

수막 노즐로부터의 분출수에 의한 주변 공기를 말려들 게 하는 효과와
기류의 흐트러짐에 의한 증발가스의 희석 효과에 의해 방유제 내에 누출된 가연성 가스의 화재 위험 구역을 저감시킬 수 있다. 이에 사용하는 수막노즐은 방수각이 넓은 편평 노즐을 여러 종류 조합하여 수막에 간극이 생기지 않도록 할 필요가 있다.
