CATV용 광 전송장치 설계

가. 일반사항

설계는 그 방향에 따라 각종 설비의 시설을 위한 세부사항을 설계도서에 표시하고 이를 기본으로 장치설계에 필요한 사항을 서면화하는 것으로서 그 내용이 구체적 또는 세부적으로 표현되어야 하고 설치장소의 여건에 따라 경제성,시공의 용이성,유지보수성 등을 포함한 총괄적인 사항을 충분히 검토하여 가장 이상적이고 안정된 시설이 설계될 수 있도록 모든 사항을 설계자가 파악하고 숙지하여야 한다.

1. 광전송장치의 설계시 고려사항

나. 현장조사

설계시작에 앞서 해당 헤드엔드나 분배센타 등 해당국소나 현장을 방문하여 조사할 사항 및 담당부서와 협의할 사항은 다음과 같다.

  1. 기계시설

    - 기존시설현황조사
    - 기기배치 및 실장조사
    - 케이블 포설도 조사
    - 기타 필요한 사항

  2. 전송시설

    2-1. 중계전송로

    - 케이블 경로 조사(분기접속방법 포함)
    - 중계간격 및 용량조사(케이블 종류, 시스템별)
    - 중간급 전국위치 선정조사(국사 및 전원관계 등)
    - 기존시설 현황조사

    2-2. 국내시설

    - 기존 각종 현황조사(전원 포함)
    - 타 방식과 접속관계 조사
    - 신설국소의 기초시설관계 조사
    - 장치 위치시설 검토
    - 전원시설 확인 검토

    2-3. 부대시설

    - 소요부대시설 조사
    - 각종 기존시설 현황 조사

    2-4. 헤드엔드 및 분배센타 국사관계사항

    - 국사 평면도 조사(기둥간격/기둥의 굵기 등)
    - 닥트의 위치 및 통과 높이
    - 벽, 전장의 관통구 위치
    - 건물의 신,증설 가능면적
    - 각종 스위치 및 함의 위치
    - 각실간 연결용 배관위치

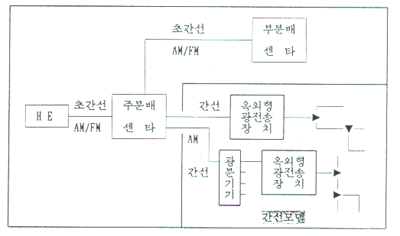

다. 광 전송로 설계
