아파트단지 구내 CATV 케이블시설 표준설치기준

아파트단지 구내 CATV 케이블시설 표준설치기준

아파트 단지의 구내 CATV 케이블시설은 결합(연장증폭기 및 망 감시기용) 함체의 설치위치에 따라(옥상 또는 지하)공중선(ANT)에서 입력되는 신호케이블과 CATV용 신호케이블을 결합하여 한 개의 선로로 가입자측에 공급한다.

결합용 함체가 옥상에 설치시

지하에 포설되어 오는 CATV용 케이블(12C)을 옥상 함체까지 포설한다.(TV용 28mm PE관 내부에 포설한다)
옥상안테나에서 포설된 MATV용 케이블(7C)을 결합 함체까지 포설한다(TV용 22mm PE관 내부에 포설한다)
CATV케이블과 MATV용 케이블을 결합기로 결합한 후 연장 증폭기(또는 망 감시장치)를 통과후 분기기를 통하여 각 층별 선로(7C)에 입력된다(기존건물배관 또는 배관이 없을 시는 22mm PE관 포설)
각 층별 연장증폭기로 입력된 공통신호(CATV+MATV)를 통과하여 분배기 또는 분기기(Pad)로 분배되어 가입자측에 수신된다.

결합용 함체가 지하층에 설치시

통신구 또는 지하에 포설되어 건물 지하층 연장 증폭기 또는 망 감시기 함체까지 CATV케이블 12C를 포설한다.
옥상 등 공중선에서 MATV 신호 수신용 케이블을 지하 결합 함체까지 포설한다.(7C) - 28mm 관에는 7C케이블 2개선 가닥을 포함한다.
위 2개선 TV용 케이블 중 1선은 안테나의 신호수신세력을 지하층 결합 증폭기 함체까지 포설되어 CATV선로에서 온 신호와 결합기를 통하여 연장증폭기 또는 망 감시기를 통과 후 다시 옥상 분배증폭기 함체까지 선로를 이용 신호를 보낸다.
결합 증폭기에서 수신된 신호를 증폭기 또는 분배기, 분기기 등을 통과 후 각 가입자측으로 전달된다.
아래층으로 이용시는 7C케이블을 하층 증폭기까지 포설한다. 또한 증폭기를 거친 후 분배기(분기기)를 통과하여 각 가정에 공급된다.

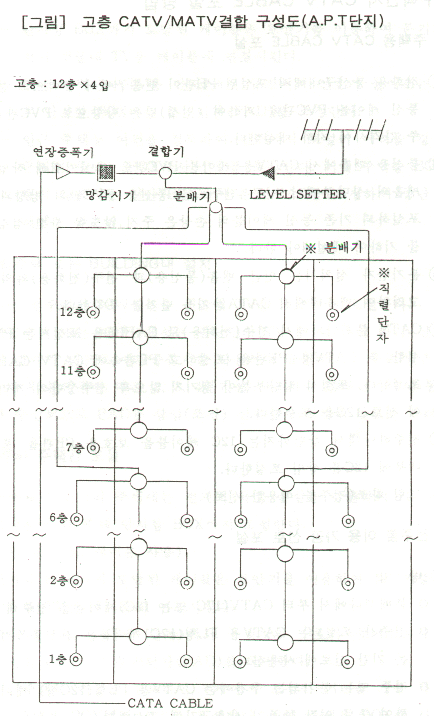

구성도
