종합유선방송 가입자 댁내시설

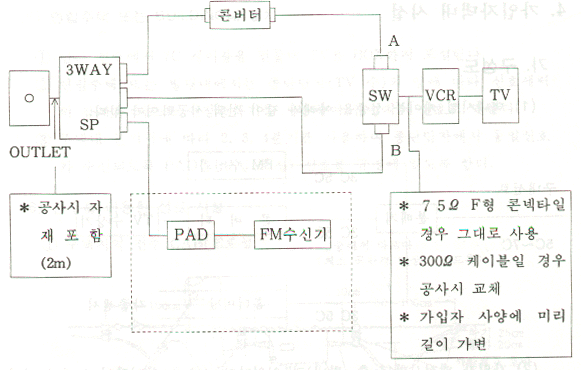

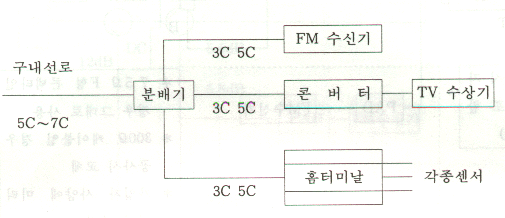

가. 구성도

  1. 댁내시설 케이블은 아래와 같이 선택 시공하여야 한다.

  1. 가입자 배선사항(노출/매입)과 인입단자 소요를 확인하여 분배기 선별 및 기기 취부개소를 적절하게 선정하여 시공한다.
  2. 댁내 개수가 불가피한 경우에는 시청자에게 개선방안을 설명하고 협의 후 건물의 미관 손상을 주지 않도록 유의하여야 한다.
  3. 댁내장치(콘버터, 홈터미널, Outlet 등 )시공시 적당한 장소를 선택하고 가구 등 기타 물건에 손상을 주지 않도록 유의하여야 한다.
  4. 댁내시설 시공완료 후 측정기를 사용하여 화질 및 수시단자 인입레벨이 65dB(영상기준) 이상이 되도록 시험 후 교정하여 질적수준을 유지하여야 한다.

  1. 운영방법

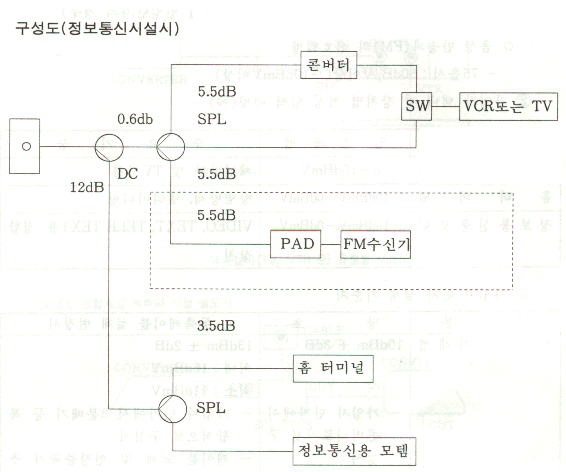

  1. 구성도(정보통신 시설시)



나. 가입자 댁내 신호레벨계산

  1. 기본사항

    1) 유선방송의 질적수준의 기준 및 설계지침내용

    - 영상 방송파의 신호레벨 기준 값(수신 인입단자의 경우)
       75Ω시 : 65~85dB㎶(5-dB㎷)

    - 음성 반송파(FM)의 신호레벨
       75Ω시 : 50dB㎶ 이상(-10dB㎶ 이상)

    2) 가입자 댁내 각 장치별 적정 입력레벨(예)

    사용장치

    입력레벨

    주요기능

    콘버터, TV 수상기

    0~15dBmV

    채널변환 및 TV시청

    홈터미널

    -10dBmV ~ 0dBmV

    방범방재, 텔레미터링

    정보통신용 모뎀

    -10dBmV ~ 0dBmV

    Video, Text, Tele-Text용 정합장치



    3) 가입자 단자 설계 기준치

    구분

    당초

    동축케이블 설계변경시

    가입자 단자레벨

    10dBm ± 3dB


    - 가입자 단자에서 콘버터로 직접 구성시
    - 설계 케이블 사용시

    13dBm ± 2dB
    최대 : 15dBmV
    최소 : 11dBmV
    - 가입자 단자에서 3분배기 등 복합적으로 구성시
    - 케이블 교체 및 연장증폭기를 추가하여 입력레벨 상향시

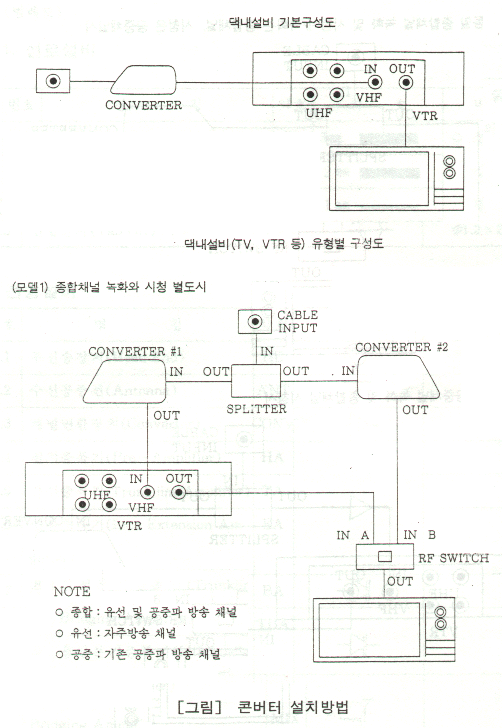

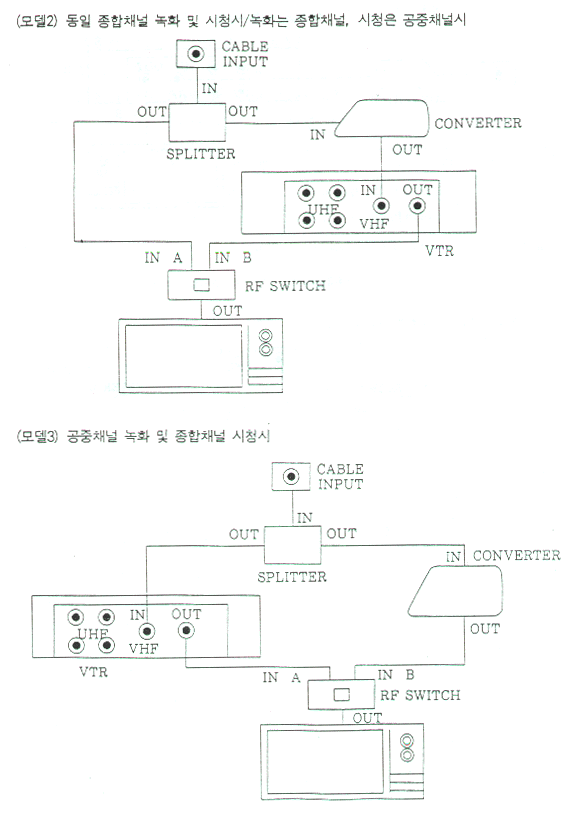

다. 구성품(콘버터 기준)
