종합유선방송 전송선로설비 표준설치기준(광 전송장치)

종합유선방송 전송선로설비 표준설치기준(광 전송장치)

가. 일반적인 사항

광 전송장치는 표준 19인지 랙에 설치하여야 하며 일반적인 사항은 표준공법을 준용한다.
AM옥외형 광 전송장치 설치는 동축전송장치 중 증폭기 설치공사 원칙을 준용한다.
광 전송장치에서 광 선로를 통하여 신호를 전송하는 성능을 유지할 수 있도록 최적의 조건으로 설치하여야 한다.
자재운반에는 기기의 파손 및 소손이 없도록 주의하여야 한다.
먼지,습기,흡연 및 기타로 인해 광 전송장비에 영향을 미치는 일이 없도록 관리 및 설치하여야 한다.
회로의 삽입 및 분리시에는 전원의 off 상태에서 작업을 수행하여야 하며 불명확한 사항에 대하여는 사전 협의하여야 한다.

나. 장치거치

1. 아날로그 AM장치

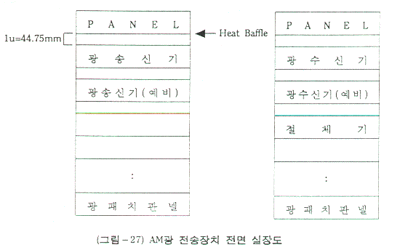

전면 실장도는 그림 27과 같다.

2. 아날로그 FM장치

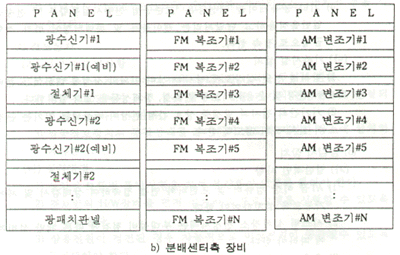

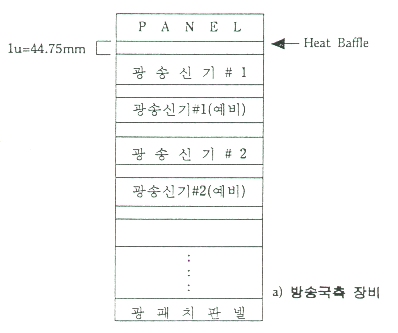

전면실장도는 그림 28과 같다

3. 광 점퍼코드

코드는 타 케이블과 되도록 꼬임이 없도록 포설하고 만곡시 최소 곡률반경은 코드 직경에 20배 이상을 갖게 하여야 하며, 선로의 "광섬유케이블 표준공법"에 따라 광 패치판넬과 광 송수신의 해당셀프에 광 커넥터를 직접 인입 접속한다.

4. 케이블 포설 및 접속

광 송수신기의 뒷면에 RF IN 단자는 변조기로부터 연결되며 F형 콘넥타를 사용하여 연결한다.
뒷면의 광 출력단자는 표준 Optical Pigtail 형태의 콘넥터를 사용하여 연결한다.
전력선 포설은 그림 29와 같이 AC상용전원을 인입할 수 있도록 전기설비기술기준에 적합하도록 포설한다.
기타 동축케이블 배선등은 표준공법 전송공통 일반을 적용하고 단말처리는 케이블류 및 콘넥타형에 따라 적합한 공법으로 접속한다.

5. 기타시설 설치

방식별 전면 실장도에 명시한 장비 이외의 시설에 대하여는 분배센타 환경 및 운용유지보수 편리성,경제성 등을 고려하여 설치한다.
기기간의 전자파 발생등 상호 간섭현상이 예상되는 기기는 근접하여 설치하지 않는다.
