수신장해와 개선대책(수신화질)

수신장해와 개선대책(직접파장해)

가. 정의

잠재 전계강도가 강한 지역의 빌딩內 공청, 빌딩그늘공청, 홈공청 등에 자주 발생되는 방해로 비교적 규모가 큰 고층아파트 등의 공동수신시설에 많다.

나, 발생원인과 현상

직접파에 의해 나타나는 현상은 謠動방해로 공간을 전반하는 전파와 공동수신설비 등에 전송되는 TV신호가 TV수상기에 도달하는 시간差에 의해 발생하는 현상으로 ghost가 희망화상의 좌측에 나타나는 것이 특징이다.
이 현상은 전파가 TV수상기의 주변에 강하게 잠재하는 경우 직력 unit에서 TV수상기의 튜너까지의 피이더 부분 및 튜너본체에 고주파 전압이 유기되는 경우와 전원회로에서 혼입하는 경우가 원인이 된다.

다. 개선대책

직렬 유니트와 TV수신기 사이에 ribbon feeder 대신에 차폐횩과가 큰 FB케이블 또는 5C-2V동축케이블을 사용한다.

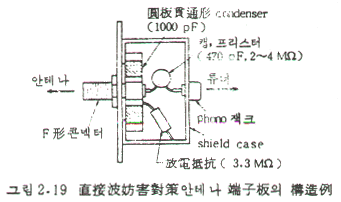

안테나 단자판을 그림2.19와 같이 완전히 shield 구조로 한 것을 사용한다. 종래의 단자판은 콘덴서와 절환스위치 등 노출구조의 부분이 많아 안테나 단자부분으로부터 방해파가 들어오는 경우가 많았다.
이 대책용 안테나 단자판은 입력측에 F형과 push on형의 동축 콘넥터를 사용하고 특수 관통형 콘덴서를 shield case에 밀착시킨 구조로 하여 노출배선을 없애고 있다. 그림2.20과 같이 종래 안테나 단자판을 사용한 수신기에 비해 20~30dB정도 개선이 가능하다.

TV수신기의 입력레벨을 높게 한다.
TV수신기는 비직선 왜곡등에 의한 방해를 받기 때문에 간단하게 수신기의 입력레벨만 올릴 수는 없다.

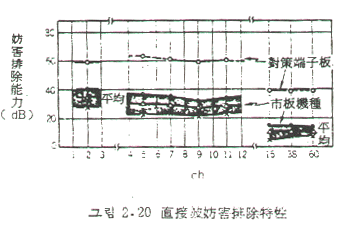

그림 2.20은 직접波 방해제거특성을 나타낸 것이다.
