수신장해와 개선대책(혼신장해)
가. 정의
혼신장해는 방송국간의 TV전파에 의한 혼신장해와 자동차무선,
아마츄어 무선국에 의한 혼신장해가 있다.
나. 혼신장해의 종류, 증상 및 발생지역

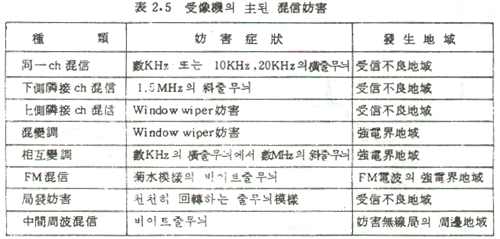

다. 혼신의 종류별 특징 및 경감대책
1. TV 전파에 의한 혼신
TV전파에 의한 혼신에는 동일채널혼신,인접채널혼신,혼변조,상호변조 등이 있고 TV 화면에서의 증상은 beat 줄무늬 같이 window wiper가 된다.
1-1. 동일채널 혼신
TV 전파대는 VHF대에서 12ch, UHF대에서 50ch로 전국에
수십국이 할당되어 있어 인접하는 지역에 동일 채널이 할당되는 경우가 있다.
이와 같은 지역에서는 TV 방송송신중에 다은 동일채널의 전파가 방해하여 영상반송파의
주파수차(beat주파수 포함)로 줄무늬 모양이 화면에 나타나는데 이것을 동일채널혼신이라
한다.

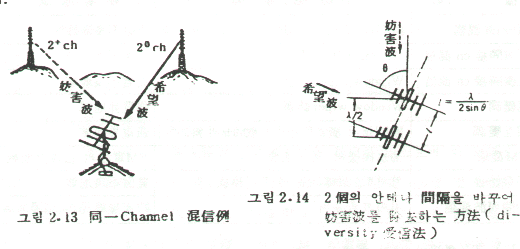

그림 2.13은 혼신을 일으키는 동일채널의 관계"예" 이다.
- 안테나에 의한 개선방법
- 동일채널 혼신방지기에
의해 제거하는 방법
그림 2.14는 같은 성능의 안테나 2개에 의해 방해전파를 제거하는 방법으로 특정한 한 개의 채널만으로 통일채널혼신이 있는 경우에 유효하다. 그리고 안테나의 방향과 장소, 높이를 바꾸어 안테나에 들어가는 방해파를 약화시켜 개선할 수도 있다.
동일채널혼신방지기는 영상신호에 포함되어 있는 동일채널 비이트성분(그림 2.13과 같이 희망채널과 방해채널의 반송주파수는 송신측에서 약간 달리하고 있는데 그 차의 주파수가 비이트가 되어 화면에 나타난다. 이와 같이 하면 외견상 혼신방해를 경감할 수가 있다. 송신측에서 +10㎑ 또는 -10㎑ 벗어나게 하는 것을 오프셑이라한다)을 filter trap으로 제거하는 것이다.
1-2. 인접채널혼신
인접채널혼신은 방해채널과 희망채널에 따라 아래채널에
나타나는 경우와 위 채널에 나타나는 경우로 대별된다. 이것을 하측인접채널혼신,
상측인접채널혼신이라 한다.
|
|
1-3. 혼변조방해와 상호변조
광대역 증폭기에 2波이상의 신호가 높은 입력레벨로 들어오거나 증폭기의 비직선성에 의해 혼변조 및 상호변조성분이 발생하는데 前者에는 window wiper방해가 후자에는 beat가 발생한다. 그 발생원인은 거의가 입력과대에 의한 것이기 때문에 안테나회로에 6~10dB의 감쇄기를 삽입해서 개선시키는 것이 많다.
2. FM局 주파수에 의한 혼신
FM전파에 의한 혼신은 TV의 1ch할당지역에서 90㎒에 가까운
주파수국이 있는 경우에 TV전파가 비교적 미약하여 증폭기를 사용한 지역에서
FM개국 직후에 발생한다. TV화면의 모든 증상은 주로 Beat 장해로서 FM국 전파의
변조내용에 따라서 菊水모양이 나타나는 경우가 많다.
前者의 경우는 수상기의 선택도 특성이 부족한 경우, 후자는 입력over로 발생하며,

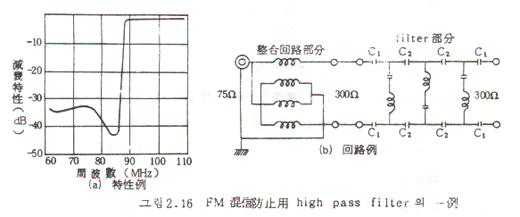

FM혼신방해의 경감,제거방법으로서는 그림 2.16과 같이 high pass filter 또는
FM trap을 수상기의 안테나단자나 증폭기의 안테나 단자측에 접속한다.
3. 무선국에 의한 혼신
3-1 혼신의 원인
TV국, FM국 이외의 무선국(아마츄어무선국,간이무선국,이동무선국)에
의한 혼신장해는 수신기의 화면에 장해가 나오는 영상장해와 음성에 장해가 생기는
음성장해가 있는데 원인은 다음과 같다.

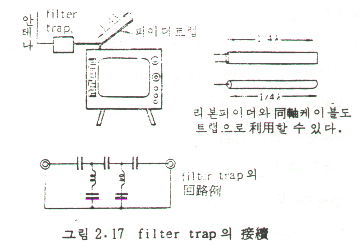

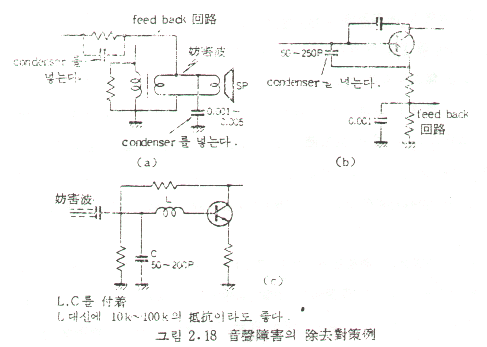

3-2. 장해의 제거방법
