TV 수신 안테나의 선택방법

TV 수신 안테나의 선택방법

가. 수신대역

수신안테나에는 수신대역이 있는데 이것은 안테나의 여러가지 성능이 소정의 규정을 만족하고 있는 주파수의 범위를 말한다.

1. VHF 수신용

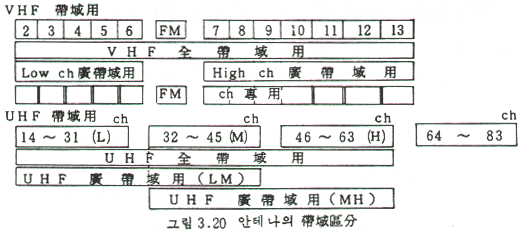

그림 3.20과 같이 전대역용, Low ch용 및 high ch용의 각 광대역 안테나 또 각 채널 전용안테나 등이 있다.

2. UHF 수신용

L 대역(14~31ch), M대역(32~45ch), H 대역(46~63ch) 등 3개로 구분된 대역인 LM대역, MH대역 및 전지역을 커버하는 3종류가 있다.

이같이 안테나의 수신지역은 좁은 것에서 넓은 것까지 여러 가지이지만 이득(G)과 그 수신지역폭(B) 사이에는 서로 역비례하는 관계가 있기 때문에 G,B는 일정치가 된다. 결국 수신지역이 넓은 만큼 안테나 이득은 낮아지고 지역이 좁은 것만큼 이득도 높아진다.
따라서 안테나를 선택할 때에는 그 지역에서 수신하는 채널과 안테나의 수신지역이 합치되어 있는 것이 중요하다. 만일 맞지 않으면 이득(감도)이 저하하기도 하고 지향성이 나빠지기도 해서 좋은 수신이 되지 않는다. 또 도래방향이 다른 전파에 대해서는 각 방향마다 수신채널을 조사해서 각각에 맞는 채널을 골라 사용하지 않으면 안된다.

나. 수신채널과 전파도래방향

[예1]
수신채널이 UHF의 채널 42,44,46,48 이고 같은 송신지점에서 보내질 경우는 波紋 도래방향이 같기 때문에 MH 광대역용(ch 32~63) UHF에 안테나를 1개 사용하면 좋다. 만일 LM 광대역용(ch 14~45)을 사용하면 채널 42와 채널 48은 감도가 저하해서 좋은 수신이 되지 않는다.

[예2]
VHF의 ch 2,3,4,6,8,10,12가 한 방향에서 UHF의 ch 36,40이 또 다른 방향에서 보내진 경우에는 VHF 전지역용(ch 2 ~ ch13)과 UHF LM광대역용(ch 14~45)의 두 안테나를 각각의 波紋의 도래방향에 맞추어 설치하면 좋다.

[예3]
VHF의 ch 4,8,12 만을 수신할 경우에는 VHF 전대역용 안테나를 사용해도 좋으나 광대역용에 비해 이득,지향성 등 불리하게 되므로 VHF high 채널용(ch7~ch13)인 광대역 안테나를 사용하는 것이 바람직하다.

[예4]
UHF와 VHF가 동일방향에서 도래한 경우는 UHF용과 VHF용의 양 안테나를 한 개의 arm상에 배열한 U-V공용안테나도 사용된다. 이 안테나는 형상이 커져 다소자의 것이 사용되지 않기 때문에 강전계용이고 양 안테나 모두 전지역용을 맞춘 것이 많다. 이 안테나는 VHF용의 급전부내에 U-V혼합기가 내장되어 있기 때문에 혼합기를 설치할 필요가 없어 설치작업이 매우 간단하다.

다. 수신환경에 따른 선택방법

1. 강전계지역

송신지역이 가까운 곳은 전파가 강하므로 안테나 이득은 그다지 필요치 않으며 5소자 정도의 안테나로 충분하다. 그러나 강전계 지역에서도 도시와 같이 반사파에 의한 ghost와 잡음 등의 방해파가 많은 지역은 가능한 한 지향성이 예민한 (반치폭이 작고 전후비가 크다) 다소자 안테나(8소자 이상)를 사용해서 방해파의 영향을 적게 하는 것이 바람직하다.
또한 후방으로부터의 방해파가 특히 강할 경우에는 corner 반사파가 부착되어 되도록 전후비가 큰 안테나를 사용해 방해파를 제거한다.

최근 소형은로 지향성이 예민한 위상차 급전 안테나를 2기 이상조합한 ghost대책용 안테나가 실용화되고 있으나 이 안테나를 사용하면 1기의 안테나로는 경감할 수 없는 ghost와 복잡한 multi ghost에 대해서도 상당한 경감효과가 기대된다.
더욱이 급전선도 그 종류에 따라 방해파를 얻지만 동축케이블과 같이 방해파의 영향을 받지 않는 것을 사용할 경우에는 안테나의 출력 임피던스는 75Ω이 필요하다.

현재(1996년) 시판되는 안테나는 VHF용은 대부분 75Ω과 300Ω 공용으로 되어있다. UHF용은 200Ω(300Ω)짜리도 있기 때문에 75Ω 공용을 선택 사용한다.

2. 약전계지역

송신소에서 먼 지역과 방해물 때문에 전파가 약한 곳에서는 되도록 이득이 높은 다소자의 안테나를 사용한다. 전지역 안테나 대신으로 low, high의 두 광대역 안테나를 조합하여 사용하면 이득은 2~3dB증가한다. 또한 채널 전용안테나를 각 채널마다 사용하면 이득은 4~5dB 증가한다.

微약전계 지역에서는 어욱더 상기의 안테나를 수직 또는 수평으로 多基합성해서 안테나 이득을 증가시키고 저잡음 증폭기를 사용하므로써 양호한 수신을 할 수 있다.
