신호를 반송파로 변조하여 사용하는 전송로에 사용하기 적합하도록
한 케이블로서 CATV 시설에서사용되고 있는 동축케이블은 간선계에서 10~17㎜,분배계에서는
7~12㎜, 인입선은 5~7㎜, 옥내선에는 3~5㎜정도의 동축케이블이 사용되고 있다.
동축케이블의 종류는 MATV시설에서 사용하는 것과 같은 편조케이블, 시이즈케이블,
알루미늄러미네이트케이블과 종합유선방송계에서 사용하는 메신저와이어가 부가된
케이블이 있다.

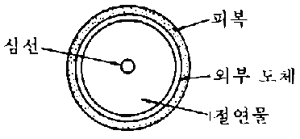

알루미늄 또는 구리의 띠 모양 외부도체와 동심의 내부도체를
발포 폴리에틸렌 또는 폴리스티롤 절연체로 절연한 구조.
|
|
|
편조동축케이블 구조 |
||
5 |
C |
- |
2 |
V |
▼ |
▼ |
|
▼ |
▼ |
외부 도체의
|
|
|
|
|
종류 |
용도 및 기호 |
Remark |
|

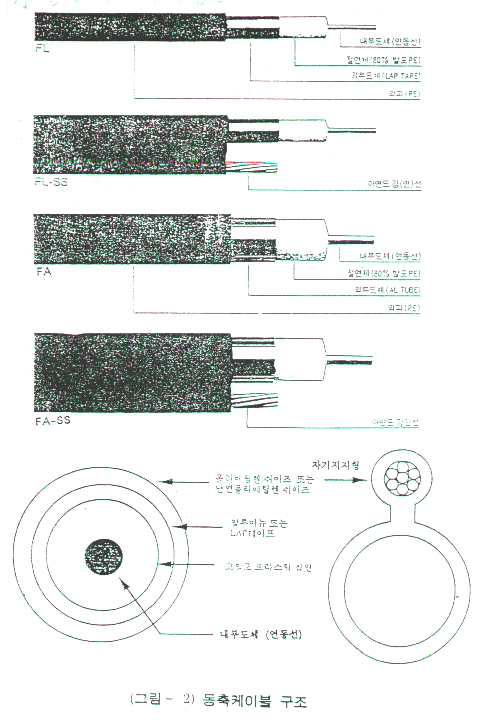

발포 플라스틱 절연 LAP 쉬이즈 동축케이블 |
|
|
발포 플라스틱 절연 LAP 쉬이즈 자기지지형 동축케이블 |
|
|
발포 플라스틱 절연 알루미늄 쉬이즈 동축케이블 |
|
|
발포 플라스틱 절연 알루미늄 쉬이즈 자기지지형 동축케이블 |
|
|

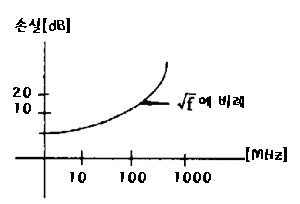

<주파수 변화에 따른 손실정도> |
|
|

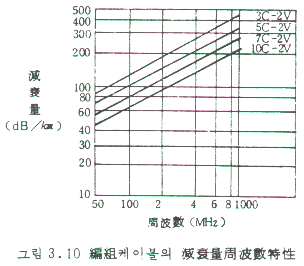

편조케이블은
내도체에 단선 또는 연선의 동선을 사용하여 그 위에 筒형의 폴리에틸렌을
씌워 절연하고 이 위에 외도체로 가는 동선을 편조하여 외측에는
방식용안 흑색 비닐 폴리에틸렌의 외피가 부착된 구조이다. 이 편조케이블은
가요성이 우수하다. |

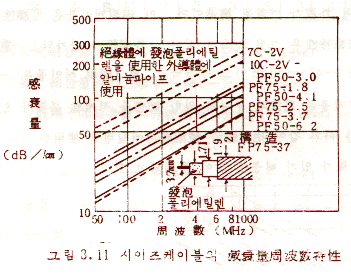

2. 시이즈 케이블

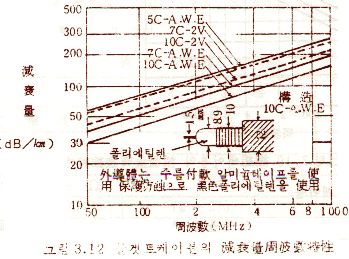

시이즈케이블 또는 파이프케이블로 내도체는 단심동선,외도체는 두께 1~2mm의 얇은 알루미늄 파이프를 사용하고 내외도체간의 절연체는 발포폴리에틸렌이 사용되고 있다.
3. 알루미늄 러미네이트 케이블
알루미늄 파이프케이블의 外도체를 알루미늄 테이프로
바꾼 것으로 알루미늄러미네이트 케이블이라 한다. 보통은 0.2~0.3 mm 두께의
알루미늄러미네이트 테이프를 발포폴리에틸렌에 씌우고 테이프 끝의 접합부분은
數mm의 폭으로 중첩시켜 그 부분을 접착제로 붙이고 있다.
또한 알루미늄테이프의
안정성을 확보하기 위해 數본의 주석도금동선을 테이프內측과 外측에 沿하고
있다. 외피는 다른 케이블과 같은 모양인 흑색 폴리에틸렌을 사용하고 있다.
알루미늄러미네이트케이블은 알루미늄파이프케이블에 비해 가볍고 가요성이 좋아
취급이 용이하다.

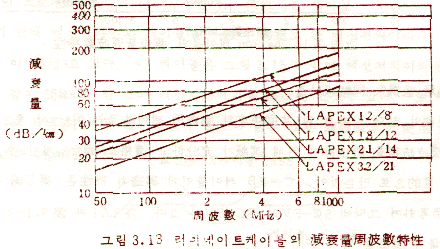

그림 3.13에 표시한 바와 같이 특성도 좋고 가격도 적합하여 최근에는 많이 사용되고 있다.

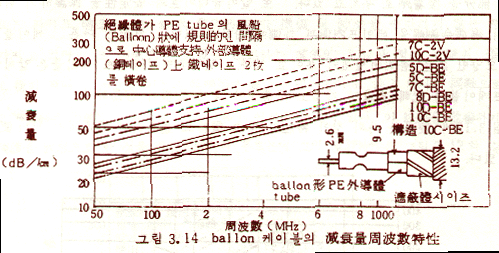

4. Ballon형 케이블
내도체와 외도체 사이의지지절연물로 수㎝의 각각 독립된
中空의 폴리에틸렌이 風船형으로 연결되어 사용되고 있는데 이런 모양으로 ballon(풍선)형이라
부른다.
내도체는 동선,외도체는 縱용접의 파형(골젯트) 동 테이프의 구조로
外도체의 외측은 흑색 폴리에틸렌으로 되어 있다.
케이블의 전기적 특성
5. 옥내용 저손실 동축케이블

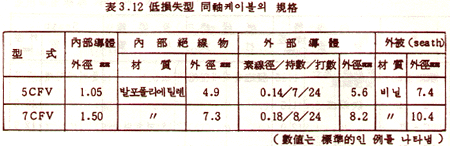

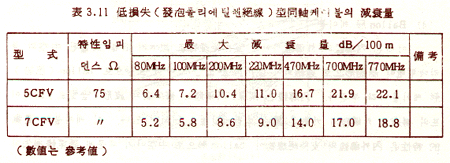

소규모의 빌딩 아파트 및 공동주택의 옥내용 케이블로는 가요성이 좋고 저손실로 직접파 방해를 방지하기 위해 차폐가 충분하고 가격도 적합할 것이 요구된다. 이런 목적으로 만든 것이 5C-FB 케이블이며, 그밖에 5C-FV와 7C-FV가 있다. 표3.11과 표3.12는 케이블의 감쇄량과 규격을 나타낸다.
6. 메신저와이어부 케이블
|
상기에 설명한 각종 케이블은 포설공사시 케이블을 전주사이에 직접 가설하는 경우 직접하중이 가하여 케이블을 파손할 염려가 있다. 이를 위해 일반적으로 케이블을 조가하는 지선을 전주사이에 설치하여 여기에 케이블을 포설하는 것이 보통이다. 이 지선을 메신저와이어라 한다. 최근에는 케이블의 架線시 작업성을 편리하게 하기 위해 메신저와이어와 케이블을 일체의 구조로 한 메신저와이어부 케이블(SS type)이 사용되고 있다. 이 케이블은 그림 3.15와 같이 메신저와이어를 케이블과 평행에 같은 간격으로 한 것과 메신저와이어를 선상에 꼰 것이 있다. 또 메진저와이어는 가는 케이블의 경우 단심철선이 많으나 굵은 것은 철선數本을 사용 가선공사가 용이하도록 고려되고 있다. |
