다이오드(Diode)

2개의 단자를 갖는 소자로 전류가 한 방향으로만 흐르기 쉽게 되어있다.

정류용, 검파용, 정전압다이오드, 발광다이오드(LED), 터널 다이오드, 가변용량 다이오드 등.

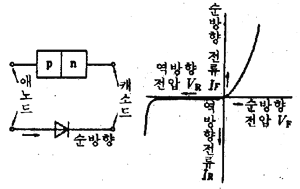

가장 일반적인 다이오드

4개의 층을 하나의 결정속에 만든 다이오드로 PNPN 트랜지스터 스위치, 4층 다이오드 또는 PNPN 스위칭 다이오드라고도 한다.

접합 J1,J3은 순방향으로 J2는 역방향으로 바이어스 된다. 그림과 같은 2가지 않정상태(off 영역과 on영역)를 가지며 2단자의 날카로운 부성저항 스위치로 된다.

실리콘 다이오드에 역전압을 가하여 항복현상을 일으키게 하면 전류가 급격히 증가하는데 어떤 전류 범위에 걸쳐 일정하게 유지되는 것을 이용한 다이오드로서 정전압회로에 이용된다.

가하는 압력의 크기를 변화시킴으로써 전류의 크기를 자동적으로 제어할 수 있는 소자

감도는 종전의 감압(感壓)소자에 비해 100배 정도

무접점 스위치, 중량계, 가속도계 등에 사용된다

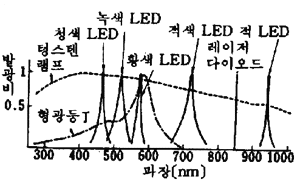

반도체 중에서 pn접합 등에 의해 주입된 전자 또는 정공이 재결합 할 때에 발광하는 현상을 이용한 것.

광결합소자, 광통신장치 및 각종 표시장치에 널리 사용되고 있다.
(적색, 녹색, 황색, 무색이 실용화 되고 있다.)

P형 및 N형 반도체의 불순물 농도를 매우 크게하면 공간 전하 영역 폭이 대단히 좁아지므로 접합면에서 전자의 터널현상이 일어나며 그림에서와 같이 부성 저항 특성 구간이 있는 전압- 전류 특성을 가지는 현상의 터널 다이오드가 된다.

★ 터널효과
공핍층이 극히 좁고 불순물 농도가 큰 pn접합에 어떤 크기의 역방향 전압을 가했을 때 p형 영역의 가전자가 공핍층을 뚫고 n영역으로 유입되는 현상.
