구분
내용
전압조정
단상승압기
단상변압기를 그림과 같이 접속하여 승압기로서 사용하는 경우.
- 2차전압
- 부하용량
- 승압기용량
- 전압비
- 전류비
- 부하용량
- 정격용량
- V1 : 승압전의 전원측 전압
- V2 : 승압기의 1차전압
- e1 : 승압기의 1차 정격전압
- e2 : 승압기의 2차 정격전압
- I1, I2 : 승압기의 1,2차 정격전류
- W : 부하의 용량
- w : 승압기의 용량

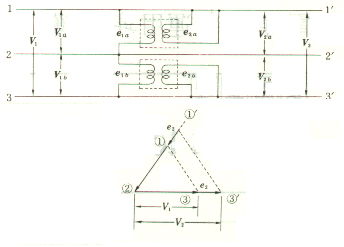

3상 V결선 승압기
단상변압기 2대를 아래의 그림과 같이 접속하여 승압하는 경우.
- 부하용량
- 정격용량
- 전압비
- 2차전압

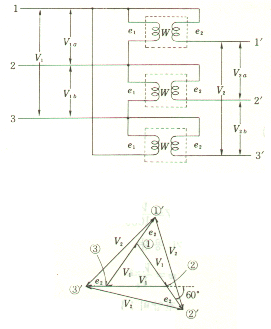

3상 △결선 승압기
단상변압기 3개를 그림과 같이 접속하여 3상 승압을 할 경우
- 2차전압
- 부하용량
- 정격용량
