절연저항 일반사항
1. 정의
절연물에
직류전압
을 가하면 극히 작은 전류가 흐르며, 이 경우의 전압과 전류의 비를 절연저항이라 한다.
특징
절연물의 저항율이 무한대가 아니고 또 절연물의 표면에 흐르는 전류 등 때문에 절연저항은 유한 값이 된다
절연저항의 값은 크며 단위는 ㏁이다.
절연저항을 측정하는 계기는 주로 메거를 사용하며 고저항 측정법을 사용한다.

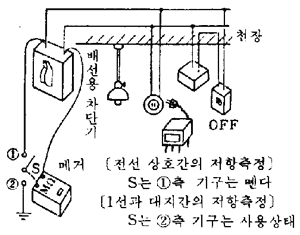

절연저항 측정법
2. 절연저항 측정시 주의사항
절연저항은 흡수전류의 영향을 받기 때문에 전류의 측정시간을 정할 필요가 있다(보통 1분)
측정전에 잔류전하를 방전시킬 것.
전압,온도, 습도를 일정하게 유지할 것.
3. 절연저항의 측정에 사용되는 Megger
특고압회로 : 2000V 메가
고압회로 : 1000V메가
저압회로 : 500V메가
4. 절연저항치는 온도, 습도, 기기의 표면상태, 인가전압 및 인가시간 등에 따라 변화하기 때문에 보통 아래와 같은 크기로 절연의 양부를 결정한다.
변압기류 : 10 ㏁이상
콘덴서류 : 1000㏁ 이상
케이블류 : 150㏁이상
회전기류 : 정격전압/ 정격출력, 정격(KW 또는 KVA) + 1000㏁ 이상
기타
기술기준 15조 내지 20조
