이 규격은 전력량계, 무효전력량계 및 최대수요전력계와 그 조합으로 사용하는 전력수급용의 계기용변성기에 대하여 규정한다
|
구분 |
적용 |
|
정규사용상태 |
계기용변성기는 다음의 사용상태를 모두 만족하는 경우를 정규사용상태로 한다.
|
|
특수사용상태 |
계기용변성기는 다음의 어느 것에 해당하는 사용상태를 특수사용상태로 한다. 이러한 사용상태의 경우는 특별히 지정하지 않으면 안된다.
|
4-1. 계급
계기용변성기의 계급은 정밀도에
따라 구분하며, 표1과 같이 3계급으로 한다
|
계급 |
중요용도 |
|
0.3W급 |
특별정밀전력량계용 |
|
0.5W급 |
정밀전력량계용, 무효전력량계용 및 최대수요전력계용 |
|
1.0W급 |
보통전력량계용 |
4-2. 종류
계기용변성기는 측정량에 따라 변류기,
계기용변압기, 계기용변압변류기로 분류한다.
변류기의 정격1차전류 및 정격2차전류는 표2 및 표3의 값을 기준으로 한다.
|
[표2] 단일비변류기의 정격전류 |
[표3] 2중비 변류기의 정격전류 |
|||||||
|
정격1차전류 |
정격2차전류 |
정격1차전류 |
정격2차전류 |
|||||
|
- |
10 |
100 |
1000 |
5 |
10-5 |
100-50 |
1000-500 |
5 |
변류기의 정격과전류는 정격과전류강도로 표시하는 경우는 표4, 정격과전류로서 표시하는 경우에는 표5의 값을 기준으로 한다.
[표4] 변류기의 정격 과전류강도
|
정격과전류강도(★) |
보증하는 과전류 |
|
40 |
정격1차전류의 40배 |
[표5] 변류기의 정격과전류
|
최고전압 KV |
정격과전류 KA(★) |
|||||||
|
3.45 |
1.6 |
4 |
8 |
16 |
25 |
40 |
|
|
★ 정격 과전류를 정격 과전류강도로 환산한 값이 300을 초과하는 경우에는 특수품으로 한다.
변류기의 최고전압은 표6의 값을 표준으로 한다.
[표6] 계기용변성기의 최고전압(KV)
|
공칭전압 |
최고전압 |
공칭전압 |
최고전압 |
|
0.2 |
0.23 |
66 |
72.5 |
변류기의 정격부담은 표7의 값을 기준으로 한다.
|
계급 |
정격부담 |
||||
|
0.3W급 |
- |
10 |
15 |
25 |
40 |
변류기의 정격주파수는 60Hz로 한다.
변류기의 비오차 및 위상각(3상 변류기의 경우는 각 상마다)은 정격주파수로 정격부담과 그의 25%(다만, 정격2차전류가 5A로 정격부담이 5VA의 변류기는 2.5VA)의 부담(역률 0.8 지전류)으로 표8에 표시한 전류로 시험하였을 경우 표8의 한도를 넘지 않아야 한다.
[표8] 비오차 및 위상각의 한도
|
허용차 |
비오차(%) |
위상각(분) |
||||||||
|
1차전류 |
0.05 In |
0.1 In |
0.2 In |
1.0 In |
1.2 In |
0.5 In |
0.1 In |
0.2 In |
1.0 In |
1.2 In |
|
0.3W급 |
±0.75 |
±0.6 |
±0.45 |
±0.3 |
±.03 |
±45 |
±36 |
±27 |
±18 |
±18 |
|
0.5W급 |
±1.25 |
±1.0 |
±0.75 |
±0.5 |
±0.5 |
±75 |
±60 |
±45 |
±30 |
±30 |
|
1.0W급 |
±2.5 |
±2.0 |
±1.5 |
±1.0 |
±1.0 |
±150 |
±120 |
±90 |
±60 |
±60 |
변류기의 전류특성은 정격주파수, 정격부담(역률 0.8 지전류)으로 0.05In~1.2In의 전류범위로 시험하여, 그 비오차 및 위상각의(3상변류기의 경우 각 상마다) 변화가 표9의 한도를 넘어서는 안된다.
[표9] 변류기의 전류특성
|
계급 |
변화의 한도 |
|
|
비오차(%) |
위상각(분) |
|
|
0.3W급 |
0.3 |
20 |
변류기의 교류내저압은 그 절연계급에 따라 표10의 시험전압으로 건조상태에서 1분간, 주수상태에서 10초간 견디어야 한다. 다만, 옥내용의 경우는 주수 상태에서 시험은 하지 않는다. 시험전압은 주파수 60Hz의 정현파에 가까운 것으로 한다.
[표10] 변류기의 교류 내전압의 시험전압[A : 표준레벨, B : 저레벨]
|
최고전압 KV |
절연계급(호) |
1차권선과 2차권선 및 외함간 KV |
2차권선과 외함간 및 1차 또는 2차가 2개 이상의 상호 절연된 권선으로 되어 있는 것의 권선상호간 KV |
|
|
0.23 |
- |
2 |
2 |
|
|
0.46 |
- |
3 |
||
|
1.15 |
- |
4 |
||
|
3.45 |
3 |
A |
16 |
|
|
B |
10 |
|||
|
7.2 |
6 |
A |
22 |
|
|
B |
16 |
|||
|
11.5 |
10 |
A |
28 |
|
|
B |
28 |
|||
|
17.25 |
15 |
A |
39 |
|
|
B |
39 |
|||
|
25.8 |
20 |
A |
50 |
|
|
B |
50 |
|||
|
34.5 |
30 |
A |
70 |
|
|
B |
70 |
|||
|
72.5 |
60 |
140 |
||
|
80.5 |
70 |
160 |
||
|
115 |
100 |
230 |
||
|
138 |
120 |
275 |
||
|
170 |
140 |
325 |
||
|
195.5 |
140 |
325 |
||
|
230 |
170 |
395 |
||
|
287.5 |
200 |
460 |
||
|
345 |
300 |
575 |
||
변류기의 충격내전압은 그 절연계급에 따라 표11의 충격전압에 견디어야 한다, 시험전압의 파형은 +(1.2*50)㎲의 정극성 표준 충격전압 파형으로 하고 시럼은 건조상태와 주수 상태에서 한다. 다만, 옥내용의 경우는 주수 상태에서 시험을 하지 않는다.
[표11] 변류기의 충격내전압시험(전파)
|
절연계급(호) |
시험전압 KV |
|
|
3 |
A |
45 |
|
B |
30 |
|
|
6 |
A |
60 |
|
B |
45 |
|
|
10 |
A |
95 |
|
B |
75 |
|
|
15 |
A |
115 |
|
B |
100 |
|
|
20 |
A |
150 |
|
B |
125 |
|
|
30 |
A |
200 |
|
B |
170 |
|
|
60 |
350 |
|
|
70 |
400 |
|
|
100 |
550 |
|
|
120 |
650 |
|
|
140 |
750 |
|
|
170 |
900 |
|
|
200 |
1050 |
|
|
300 |
1300 |
|
변류기의 온도상승은 정격부담 및 정격주파수의 정격 1차 전류에서 표12의 한도를 넘지 않아야 한다.
[표12] 계기용변성기의 온도상승의 한도(℃)
|
장소 |
측정방법 |
온도상승한도 |
||
|
A종 절연 |
B종 절연 |
|||
|
권선 |
건식자냉식 |
저항법 |
55 |
75 |
|
유입자냉식 |
- |
|||
|
기름 |
본체 탱크 내의 기음이 직접 외기와 접촉할 때 |
온도계법 |
50 |
- |
|
본체 탱크내의 기름이 직접외기와 접촉하지 않을 때 |
55 |
|||
|
단자, 기타 금속부분의 절연물에 근접한 표면 |
온도계법 |
근접절연물을 손상하지 않는 온도 |
||
변류기의 과전류는 정격부담이 23%부담(역률은 1과 0.8 지전류간의 임의의 1점)하에서 정격주파수의 정격과전류에 상당하는 1차전류(실효치)가 1초간 흘렀을 때 열적, 기계적 손상을 일으키지 않아야 한다. 과전류 시험후는 2-3.(1) 표10의 시험전압에서 상용 주파내전압 시험을 건조상태에서 1분간 가하고 이에 견디어야 한다.
변류기의 열적과전류는 다음 식으로 계산하여 최종 온도가 A종에서는 250℃, B종에서는 350℃를 넘는지 여부를 계산에 의하여 구한다. 또한 정격 과전류에 시발온도는 표13의 값을 기준으로 한다.

- T : 최종온도
- T0 : 시발온도 ℃
- σ : 정격과전류에 상당하는
1찬전류에 대한 1차권선(동)의 전류밀도(A/㎟)
[표13] 정격과전류에 대한 시발온도 (℃)
|
정격과전류간도 또는 정격 과전류를 과전류 강도로 환산한 값 |
시발온도 |
|
|
A종 |
B종 |
|
|
40 이하 |
105 |
130 |
정격과전류강도와 시간의 관계는 다음식으로 표시한다.

- S : 통전시간 t초에 대한 열적 과전류 강도
- Sn : 정격 과전류강도 (kA),
- t : 통전시간(초)
변류기의 기계적과전류는 정격과전류에 상당하는 1차전류(실효치)의 2.5배에 상당하는 초기 최대 순시값을 가진 과전류에 견디어야 한다.
변류기는 1차측에 정격전류가 흐르는 상태에서 그 2차측을 1분간 개방하더라도
이로 인하여 기계적 또는 전기적인 손상을 일으키지 않아야 한다. 다만, 2차회로에
보호장치를 가진 것은 제외한다.
보호장치는 별도로 시험하는 것으로 한다.
변류기의 단자의 위치는 접속을 편리하게 하기 위하여 원칙적으로 2차측에서
보아 왼쪽에서부터 오른쪽으로 K,L 및 k,ℓ의 순으로 한다.
2차단자를 상하로
배치한 것은 원칙적으로 ℓ단자를 k단자의 하측에 두는 것으로 한다.
변류기의 단자기호는 1차측 단자기호는 K,L 2차측 단자기호는 k,ℓ 로 하고 2차측에 접속되는 전력량계의 단자기호, 보기를 들면 1S, 1L을 병기한다. 관통형에서는 구멍의 k에 해당하는 쪽에 K를 ℓ에 해당하는 쪽에 L을 기입한다.
| |
|

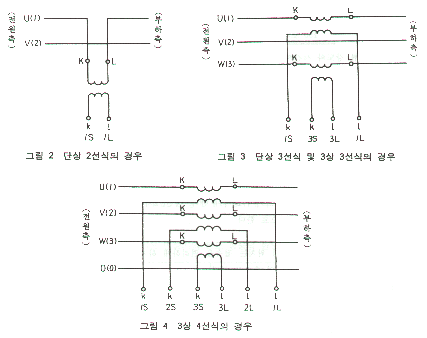

단상변류기를 단상 2선식, 단상3선식, 3상3선식 및 3상 4선식의 회로에 사용하는 경우의 단자기호는 그림2, 그림3 및 그림4의 보기에 따른다.

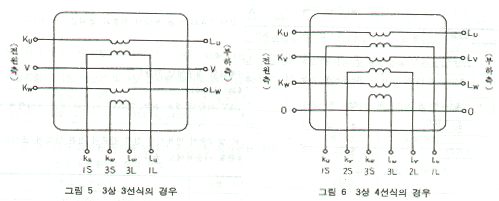

최고전압 0.46KV 이하의 3상 변류기를 3상3선식 및 3상4선식 회로에 사용하는 경우의 단자기호는 그림5 및 그림 6의 보기에 따른다.

제품의 호칭방법은 명칭, 계급,상수(필요한 것에 한한다),최고전압, 절연계급, 정격1차전류, 정격2차전류,정격부담, 정격과전류 및 주파수로 한다.
[보기] 변류기(또는 CT), 0.5W급, 3상, 7.2KV, 800-400/5A, 2*25VA, 40배,
60Hz
옥내용 옥외용의 구분은 필요에 따라서 첨가한다.

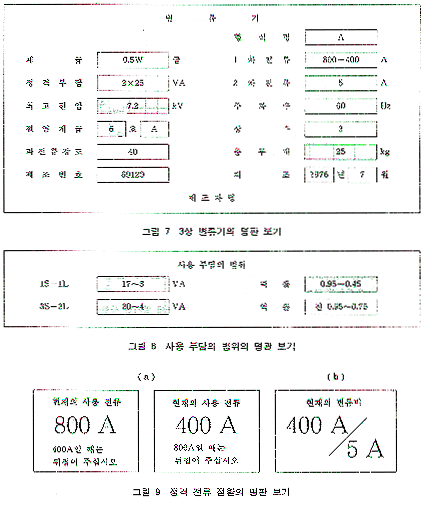

변류기는 보기 쉬운 곳에 그림 7의 보기와 같이 다음에 열거한 사항을 잘 지워지지 않는 방법으로 명시한 명판을 붙여야 한다. 또한 구조가 복잡한 것은 단자 기호를 명시한 결선도를 붙여야 한다.
[비고] 사용부담의 범위 및 2중비 변류기의 정격전류의 절환방법의 표시는 그림8 및 그림9의 보기와 같이 보조명판을 사용하여도 좋다.

계기용변압기의 정격1차전압 및 정격2차전압은 표14 및 표15의 값을 기준으로 하다.
[표14] 비접지형 계기용변압기 및 3상 접지형변압기의 정격전압
|
정격1차전압 V |
정격2차전압 V |
|||||||
|
220 |
440 |
3300 |
6600 |
22000 |
66000 |
154000 |
345000 |
110 |
[표15] 단상 접지형 계기용변압기(콘덴서형 계기용변압기 포함)의 정격전압
|
정격1차전압 V |
정격2차전압 V |
||||||||
|
380 |
114000 |
22900 |
66000 |
154000 |
345000 |
110 |
110 |
190 |
110 |
[비고] 콘덴서형 계기용변압기의 정격1차전압은 22900/√3 이상에 적용한다.
[표6] 계기용변성기의 최고전압(KV)
|
공칭전압 |
최고전압 |
공칭전압 |
최고전압 |
|
0.2 |
0.23 |
66 |
72.5 |
계기용 변압기의 부담은 표 16의 값을 기준으로 한다.
[표16] 계기용 변압기의 정격부담(VA)
|
계급 |
정격부담 |
|
0.3W급 |
15, 25, 50, 100 |
계기용변압기의 정격주파수는 60Hz로 한다.
계기용변압기의 비오차 및 위상각(3상의 경우는 각 상마다)은 정격주파수에서 정격부담과 그의 25%부담(역률 0.2 지전류)으로 표17의 전압에 대하여 시험하였을 경우 표17의 한도를 넘지 않아야 한다.
[표17] 계기용변압기의 비오차 위상각의 한도
|
허용차 |
비오차(%) |
위상각(분) |
|
전압 |
0.9Vn~1.1Vn |
0.9Vn~1.1Vn |
|
0.3W급 |
±.03 |
±15 |
|
0.5W급 |
±0.5 |
±20 |
|
1.0W급 |
±1.0 |
±40 |
계기용변압기의 전압특성은 정격부담(역률 0.2 지전류)의 정격주파수의 표18에 표시한 전압변화에 따른 비오차 및 위상각(3상 계기용변압기는 각 상마다)의 변화가 표18의 한도를 넘어서는 안 된다.
|
계급 |
전압 |
변화의 한도 |
|
|
비오차(%) |
위상각(분) |
||
|
0.3W급 |
0.9Vn~1.0Vn |
0.3 |
15 |
|
1.0Vn~1.1Vn |
|||
|
0.5W급 |
0.9Vn~1.0Vn |
0.5 |
20 |
|
1.0Vn~1.1Vn |
|||
|
1.0W급 |
0.9Vn~1.0Vn |
1.0 |
40 |
|
1.0Vn~1.1Vn |
|||
콘덴서형 계기용변압기의 주파수 특성은 정격부담(역률 0.2 지전류) 및 표19에 표시한 범위의 주파수의 정격전압에 대하여 주파수 변화에 따른 비오차 및 위상각의 변화가 표19의 한도를 넘어서는 안된다.
[표19] 주파수의 특성
|
계급 |
주파수범위 |
변화의 한도 |
|
|
비오차(%) |
위상각(분) |
||
|
0.3W급 |
0.95fn~1.0fn |
0.3 |
15 |
|
1.0 fn~1.05fn |
|||
|
0.5W급 |
0.95fn~1.0fn |
0.5 |
20 |
|
1.0 fn~1.05fn |
|||
|
1.0W급 |
0.95fn~1.0fn |
1.0 |
40 |
|
1.0 fn~1.05fn |
|||
계기용변압기의 교류내전압은 그 절연계급에 따라 표20의 시험전압에서 건조상태에서
1분간, 주수상태에서 10초간 이에 견디어야 한다. 다만, 접지형 계기용변압기(콘덴서형
접지용 변압기를 제외한다) 및 옥내용의 경우는 주수상태에서 시험을 하지 않는다.
시험전압은
주파수 60Hz의 정현파에 가까운 것으로 한다.
[표20] 계기용변압기의 교류 내전압 시험전압(KV) - A : 표준레벨, B : 저레벨
|
정격 1차 전압 |
비접지식 계기용 변압기의 1차 권선과 2차권선 및 외함간 콘덴서형 계기용 변압기의 주콘덴서의 단자간 |
접지형 계기용 변압기(콘덴서형 계기용변압기를 포함)의 1차측 접지측 단자와 외함간 |
콘덴서형 계기용변압기의 분압 콘덴서의 단자간 |
2차 권선과 외함간 및 다중 2차 권선 상호간 |
|
|
0.22 |
0.38 |
2 |
- |
|
2 |
|
3.3 |
- |
A16 |
2 |
|
|
|
6.6 |
- |
A22 |
|||
|
- |
11.4 |
26 |
4 |
|
|
|
22 |
22.9 |
50 |
10 |
|
|
|
66 |
66 |
140 |
|||
|
154 |
154 |
325 |
주 콘덴서의 단자간 시험전압의 분압전압 |
||
|
345 |
345 |
575 |
20 |
||
계기용변압기의 유도내전압은 1차권선(콘덴서형 계기용변압기의 경우는 변압기의 1차권선)의 단자간에 표21의 시험전압을 유도시켜 시험전압의 주파수가 정격주파수의 2배 이하의 경우는 1분간, 2배를 초과하는 경우는 다음의 계산에 의한 시간 동안 이에 견디어야 한다. 다만, 시험 시간은 최단 15초로 한다.
시험시간(s) = 60 * 2 * 정격주파수 / 시험주파수
[표21] 계기용변압기의 유도내전압의 시험전압
|
종류 |
시험전압 |
|
비접지형 계기용 변압기 |
정격1차전압의 2배 |
|
단상접지형 계기용 변압기 |
정격1차전압의 3.46배 |
|
3상 접지형 계기용 변압기 |
정격1차전압의 2배 |
|
콘덴서형 계기용변압기의 변압기 |
표20 주 콘덴서의 단자간의 시험전압의 분압전압 |
계기용변압기의 충격내전압은 그 절연계급에 따라 표22의 충격전압에 견디어야 한다. 시험전압의 파형은 +(1.2*50)㎲의 정극성의 표준 충격전압파형으로 하고 시험은 건조상태와 주수상태에서 한다.다만, 옥내용의 경우 및 절단파에서의 주수상태의 시험을 하지 않는다.
[표22] 계기용 변압기의 충격 내전압의 시험전압(A : 표준레벨, B : 저레벨)
|
정격1차전압 |
시험전압 |
||||
|
전파 |
절단파 |
||||
|
비접지형 및 계기용변압기(보호 지역용 콘덴서형 계기용 변압기를 포함) KV |
비보호 지역용 콘덴서형 계기용변압기 |
비접지형 및 접지형 계기용 변압기(콘덴서형 계기용변압기 제외) KV |
|||
|
3.3 |
- |
A |
45 |
- |
55 |
|
B |
30 |
- |
|||
|
6.6 |
- |
A |
60 |
70 |
|
|
B |
45 |
- |
|||
|
- |
11.4 |
A |
90 |
105 |
|
|
B |
75 |
- |
|||
|
- |
22.9 |
A |
150 |
170 |
|
|
B |
125 |
- |
|||
|
66 |
66 |
- |
359 |
42 |
400 |
|
154 |
154 |
A |
750 |
900 |
870 |
|
B |
650 |
- |
- |
||
|
345 |
345 |
- |
1300 |
1550 |
1680 |
계기용변압기의 온도상승은 다음의 조건에서 표12의 한도를 넘지 않아야 한다.[표12] 계기용변성기의 온도상승의 한도(℃)
|
장소 |
측정방법 |
온도상승한도 |
||
|
A종 절연 |
B종 절연 |
|||
|
권선 |
건식자냉식 |
저항법 |
55 |
75 |
|
유입자냉식 |
- |
|||
|
기름 |
본체 탱크 내의 기음이 직접 외기와 접촉할 때 |
온도계법 |
50 |
- |
|
본체 탱크내의 기름이 직접외기와 접촉하지 않을 때 |
55 |
|||
|
단자, 기타 금속부분의 절연물에 근접한 표면 |
온도계법 |
근접절연물을 손상하지 않는 온도 |
||
콘덴서형 계기용변압기는 무부하의 상태에서 정격 주파수의 정격 전압의 1.1배의 전압을 1차측에 가하여 놓고, 2차회로의 단락복귀를 10회 반복하였을 때 2차 단자간에 이상전압의 발생이 전혀 없어야 한다.
계기용변압기의 단자의 위치는 원칙적으로 2차측에서 보아 왼쪽으로부터 오른쪽으로 U,V,W 및 u,v,w (단상계기용 변압기의 경우는 U,V 및 u,v )의 순으로 한다. 단상 계기용변압기에서 2차 단자를 상하로 배치하는 경우에는 원칙적으로 v 단자를 u단자의 아래쪽에 놓도록 한다.
계기용변압기의 단자기호는 1차측 단자기호를 U,V,W (접지형 계기용변압기
및 콘덴서형 계기용변압기는 접지측 단자를 V로 한다), 2차측 단자기호를 u,v,w,로
하고 2차측에는 접속되는 전력량계의 단자기호, 보기를 들면 P1,P2를 병기한다.
중성점의
단자기호는 1차측 단자를 O, 2차측 단자를 o로 한다.
|
|
|

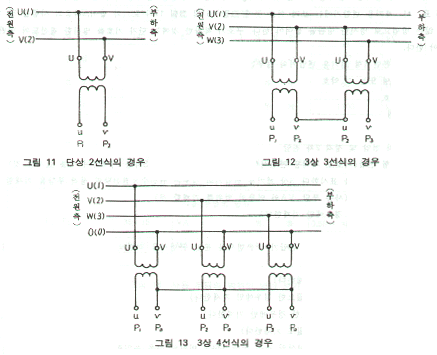

단상계기용변압기를 단상2선식,3상3선식 및 3상4선식 회로에 사용하는 경우의 단자기호는 그림 11, 그림12 및 그림13의 보기와 같이 한다.

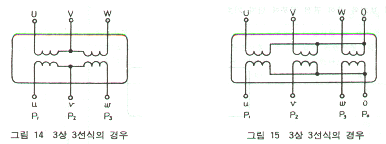

3상계기용변압기를 3상3선식 및 3상4선식의 회로에 사용하는 경우의 단자기호는 그림14, 그림15의 보기와 같다.

제품의 호칭방법은 명칭,계급,상수(필요한 경우에 한한다),정격1차전압,정격2차전압, 정격부담, 및 정격 주파수로 한다.
[보기]
- 계기용변압기(또는 PT), 1.0W급, 3상, 6.6KV/110V, 2*50VA, 60Hz
- 콘덴서형
계기용변압기 (또는 PD), 0.3W급, 154/√3 / 110/√3, 50VA, 60Hz

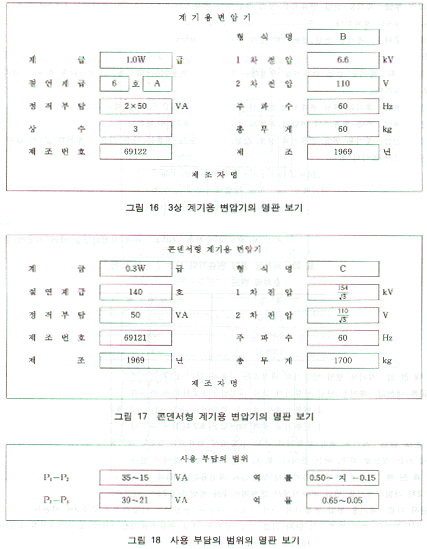

계기용 변압기에는 보기 쉬운곳에 그림16 및 그림17의 보기와 같이 다음의 사항을 잘 지워지지 않는 방법으로 명시한 명판을 붙여야 한다. 구조가 복잡한 것에는 단자기호를 명시한 결선도의 명판을 붙여야 한다.
[비고] 사용부담의 범위표시는 그림 18과 같은 보조명판을 사용하여도 좋다.

계기용 변압변류기의 정격 1차전류 및 정격 2차전류는 나의 1-1에 따른다.
계기용 변압변류기의 정격 1차전압 및 정격2차전압은 다의 1-1에 따른다.
계기용변압변류기의 정격과전류는 나의 1-2에 의한다.
계기용변압변류기의 최고전압은 나의 1-3에 따른다.
계기용변류기는 나의 1-4, 계기용변압기는 다의 1-3에 따른다. 다만, 1.0W급의 5VA는 제외한다.
계기용변압변류기를 구성하는 변압기 및 변류기의 비오차 및 위상각의 한도는 각각 나의 2-1, 다의 2-1에 따른다.
계기용변압변류기의 변류기 부분의 전류특성은 나의 2-2에 따른다.
변압변류기의 변압기부분의 특성은 다의 2-2에 따른다.
계기용 변압변류기의 상호간섭에 의한 오차변화는 다음식으로 계산한 △δ의 값이 표23의 한도를 넘지 않아야 한다.

ε1 : 처음시험에서의 비오차
ε2 : 1차전류의 방향을 180° 회전시켜
시험하였을 때의 비오차(%)
θ1 : 처음시험에서의 위상각(분)
θ2 : 1차전류의
방향을 180° 회전시켜 시험하였을 때의 위상각(%)
[표23] 계기용 변압변류기의 상호간섭에 의한 오차의 한도
|
계급 |
변화의 한도% |
|
0.3W급 |
0.15 |
계기용 변압변류기의 교류내전압은 다의 2-4(1)에 따른다.
계기용 변압변류기에서 계기용 변압기의 유도내전압은 다의 2-4(2)에 따른다.
계기용변압변류기의 충격내전압은 다의 2-4(3)에 따른다.
계기용변압변류기의 온도상승에서 변류기는 나의 2-4, 계기용변압기는 다의 2-5에 따른 시험을 동시에 하는 것으로 하고 어느 것이나 표12의 한도를 넘지 않아야 한다.
계기용 변압변류기에서 변류기의 과전류는 나의 2-5에 따른다.
계기용 변압변류기에서 변류기의 2차개방은 나의 2-6에 따른다.
계기용 변압변류기의 단자기호는 다음에 규정하는 사항과 나의 3. 및 다의 3.에 따른다.

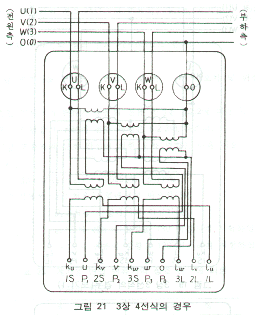

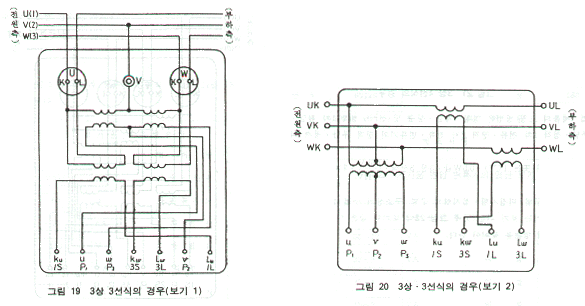

3상 계기용 변압변류기를 3상3선식 및 3상4선식 회로에 사용하는 경우의 단자기호는 그림 19,20,21의 보기와 같이 한다.


제품의 호칭방법은 명칭,계급,상수 및 선식,정격1차전압,정격2차전압, 계기용변압기의 정격부담, 정격1차전류, 정격2차전류, 변류기의 정격부담,정격과전류, 정격주파수로 한다.
[비고] 계기용변압변류기(또는 PCT), 0.5급,3상3선식,66KV/110V, 2*50VA,
20-10A/5A, 2*25VA, 75배, 60Hz
옥내용,옥외용의 구별, 비접지형 접지형의
구별, 구조상의 구별 등은 필요에 따라 첨가한다.

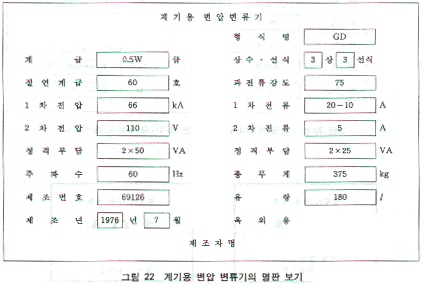

계기용 변압변류기는 보기 쉬운 곳에 그림 22의 보기와 같은 다음 사향을 잘 지워지지 않는 방법으로명시한 명판과 결선도를 명판에 붙여야 한다.

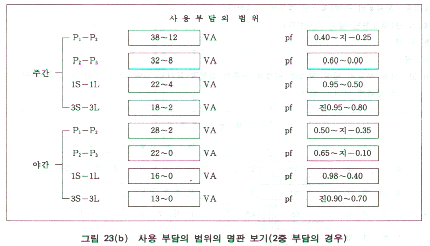

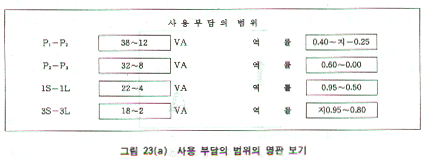

[비고] 사용부담의 범위 및 2중 비정격전류의 절환의 표시는 그림23(a),(b) 및 그림 24와 같이 보조명판에 따라도 좋다.



계기용변성기는 양질의 재료를 사용하여 전기적 특성이 내구적일 것이며, 사용상태에서 외부 코로나 발생이 적고, 기계적으로 튼튼하고, 취급이 편리하여야 한다. 또한 빗물,습기,벌레 등이 쉽게 침입할 수 없는 구조이어야 한다.
계기용변성기는 철심,권선 등의 재료에 양질의 것을 사용하고 조립이 확실하여 운반이나 장기간의 사용에 대해서도 볼트가 풀린다거나 기타 변형이 생기지 않아야 한다. 또한 변류기는 과전류 등에 의한 이상충격에도 충분히 견디어야 한다.
계기용변성기의 외함은 다음과 같다
계기용변성기의 부시 및 단자판은 양질의 재료를 사용하여 충분한 전기적,기계적강도를 가지고 있어야 한다, 부시의 모든 기밀유지 부분은 장기간 기밀을 유지할 수 있어야 하며, 패킹을 사용한 부분은 그 열화에 대비하여 대체보수가 쉬운 구조이어야 한다. 부시 또는 단자판의 부착상태는 확실하며, 균열, 변형, 기타의 좋지 못한 현상이 생길 우려가 없어야 한다.
계기용변성기의 단자는 양질의 재료를 사용하여 전선의 접속과 분리가 쉬워야 하며, 전선의 접속상태가 확실하고 전선에 손상을 주지 않는 구조이어야 한다.
계기용변성기의 권선 기타에 사용되는 절연재료는 양질로서 내구성이 풍부할 것.
계기용 변성기는 기체 또는 설치용 구조물에 번호표를 부착할 수 있는 기구를 가질 것.
계기용 변성기는 다음의 부분에 봉인선과 납으로 점정 봉인을 할 수 있는 기구를 가질 것.
계기용 변성기는 사용 조건을 적정히 유지하기 위하여 뚜껑 또는 개폐부에 봉인을 실시할 수 있는 기구를 갖추어야 한다. 또한 2차단자 및 특히 요구가 있는 경우에는 1차 단자로 봉인을 할 수 있는 커버를 설치할 것.
계기용 변성기의 1차측 및 2차측의 단자에는 감극성에 따른 단자기호를 명기하고 그 배치도 원칙적으로 감극성에 따른다.

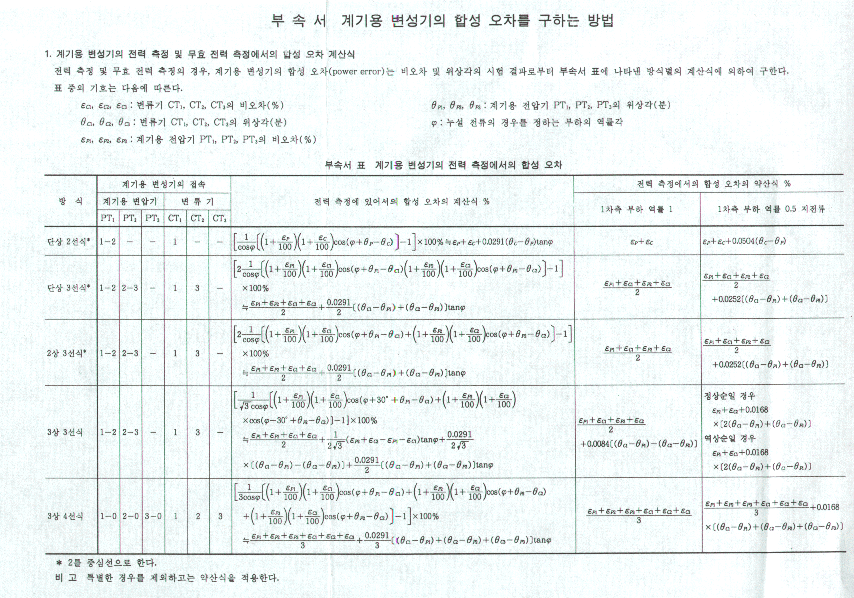

전력측정에 있어 계기용변성기의 합성오차는 다음 조건에서 표24의 한도를 넘는지의 여부를 시험한다.
[표24] 계기용변성기의 합성오차의 한도
|
계급 |
1차부하역률 1.0 |
1차부하역률 0.5(지전류) |
||||
|
1차전류 |
1차전압 |
한도% |
1차전류 |
1차전압 |
한도% |
|
|
0.3W급 |
0.05In~ 1.2In |
1.0Vn |
±0.3 |
0.1In~ 1.2In |
1.0Vn |
±0.45 |
|
0.5W급 |
0.05In~ 1.2In |
±0.5 |
0.1In~ 1.2In |
±0.75 |
||
|
1.0W급 |
0.05In~ 1.2In |
±1.0 |
0.1In~ 1.2In |
±1.5 |
||
계기용 변성기의 합성오차는 표25의 시험전류, 1.0Vn의 시험전압 및 (2)의 시험부담으로 비오차 및 위상각을 측정하여 그 결과를 부속서를 적용하여 산출한다.
[표25] 변류기의 시험전류
|
0.05In |
0.1In |
0.2In |
1.0In |
1.2In |
|
◎ |
○ |
◎ |
◎ |
○ |
- ○ : 형식시험시의 시험점
- ◎ : 형식시험, 인수,
인도 당사자 시험 및 검정시 시험점
계기용 변성기의 시험부담은 정격부담과 정격부담의 25%(정격부담 5VA의 변류기의 경우는 2.5VA)의 부담 및 사용부담(변류기의 부담역률 0.8, 지전류, 변압기는 부담 역률 0.2 지전류)으로 한다. 다만, 정격부담과 정격부담의 25%의 부담은 형식시험 및 인수 인도당자가 시험시에 하며, 검정시에는 사용부담으로 한다.
변류기 및 계기용 변압변류기의 전류특성 시험에서의 시험전류는 0.05In, 0.1In, 0.2In, 1.0In 및 1.2In으로 한다. 다만 In은 정격1차전류를 말한다.
계기용변압기 및 계기용 변압변류기의 전압 특성 시험에서의 시험전압은 0.9Vn, 1.0Vn 및 1.1Vn으로 한다. 다만 Vn은 정격1차전압을 표시한다.
콘덴서형 계기용변압기의 주파수 특성 시험에서의 시험주파수는 0.95fn, 1.0fn, 및 1.05fn으로 한다. 다만, fn은 정격주파수를 표시한다.
계기용변압변류기의 상호간섭에 의한 오차 변화는 계기용 변압기에 정격 주파수의 정격전압(3상계기용변압변류기의 경우는 3상전압)을 가하여 변류기에 정격부담과 정격부담의 25%의 부담(역률은 모두 0.8의 지전류)으로, 정격주파수의 정격전류의 1/10의 전류를 흘려서, 변류기의 오차시험을 하고 다음에 1차전류의 방향을 180°회전시켜, 동일조건으로 오차 시험을 하여 라의 2-4의 δ를 구하는 것으로 한다.
계기용 변성기의 내전압 시험은 온도상승시험, 2차 개로시험(계기용변압기는 제외한다)에 뒤를 이어, 충격내전압시험, 교류내전압시험, 유도내전압시험(변류기는 제외한다)의 순으로 한다. 다만 온도를 상승시킬 필요가 없다고 인정되는 경우는 실온의 상태에서 한다.
변류기의 충격 내전압시험은 1차측 양단 일괄 비접지 전파시험으로 하고 시험의 순서와 횟수는 다음과 같다.
접지형 계기용 변압기의 충격 내전압시험은 1차측 일단접지 전파 및 절단파로 하고 시험의 순서와 횟수는 다음과 같다.
계기용 변압변류기의 충격 내전압시험은 (3)과 같다.
계기용변성기의 교류내전압 및 충격내전압의 주수상태에서의 시험에서는 적당한 방법으로 외관의 전면을 적신 후 다음의 조건으로 주수한다.
계기용변성기의 온도상승시험에서의 시험부담의 역률은 임의의 1점으로 한다.
변류기의 열적 과전류강도는 계산에 의하여 산출하며, 과전류 강도시험에서의 시험부담의 역률은 1과 0.8 의 지전류의 사이의 임의의 1점으로 한다. 과전류강도 시험 후는 나의 2-3(1) 표10의 값으로 교류내전압시험을 하고, 건조상태에서 1분간 이에 견디어야 한다.
계기용변성기의 시험은 변류기,계기용변압기,계기용변압변류기로 구분하여 하며, 이 규격에 정해진구조 및 특성에 관한 사항 전반에 걸쳐서 시험을 한다. 중요검사항목과 순서는 다음과 같다.
![]()
