백열전구(일반조명용) KSC-7501
incandescent
lamps for general lighting service
1. 적용범위
이 규격은 무색 투명, 백색도장, 백색 박막도장 및 내면
프로스트(frost)로 된 10~200W까지의 일반조명용 백열 텅스텐 전구(이하전구라
한다)에 대하여 규정한다.
[비고]
- 이 규격 중 { } 안에 나타낸 단위 및
수치는 국제 단위계(SI)에 따른 것으로서 참고로 병기한 것이다.
- 이 규격의 관련규격은 다음과 같다.
KSB-5203
: 버니어 캘리퍼스
KSC-7613 ; 휘도 측정방법
KSC-7702 : 전구류의
베이스 및 소켓
KSC-7708 : 전구류 시험방법 통칙
KSC-8008 : 조명용어
KSD-5201
; 동 및 동합금의 판 및 조
KSD-5542 : 조명 및 전자기기용 텅스텐 선
KSD-5603
: 듀멧선
KSD-6701 : 알루미늄 및 알루미늄합금 판 및 조
2. 용어의 정의
3. 종류
4. 성능
4.1 베이스 접착강도
베이스 접착강도는 9.2.3에 따라 시험하였을 때 3Nm의
비틀림 힘에 견디어야 한다.
4.2 베이스온도상승
베이스 온도상승은 9.2.4에 따라 시험하였을 때 120℃이하이어야
한다.
4.3 휘도비
휘도비는 9.2.5에 따라 시험하였을 때 표1에 적합하여야
한다.
[표1] 휘도비
|
구분
|
휘도비
|
|
백색도장
백색 박막도장
내면 푸로스트
|
10이하
20이하
70이하
|
4.4 초특성
초특성은 9.2.6에 따라 시험하였을 때 초광속은 무색투명

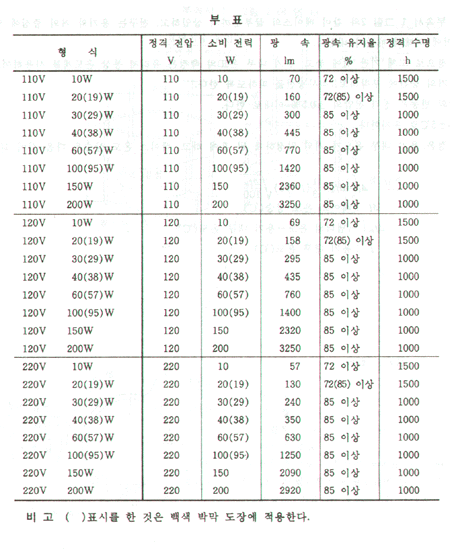

및 내면 프로스트의 전구에서는 부표의 정격 초광속의 93%이상, 백색도장, 백색박막도장을
한 전구에서는 88% 이상이어야 한다. 소비전력은 부표의 정격소비전력에 0.5W를
더한 값의 104% 이하 이어야 한다.
4.5 수명
수명은 11.2에 규정된 것과 9.2.7에 따라 시험하였을
때, 개개의 값은 부표의 정격수명의 80% 이상이어야 하고 광속유지율은 부표에
적합하여야 한다.
5.구조
구조는 다음 각항에 적합하여야 한다.
- 가스주입 이중코일 전구에 있어서는 안전을 위하여
도입선의 적어도 한쪽에 적당한 퓨즈를 넣은 것이어야 한다.
- 도입선과 필라멘트 및 도입선과 베이스의 접속은
확실하게 되어야 한다.
- 필라멘트는 유리구의 중심위치에 있어야 한다.
- 베이스와 유리구의 접착은 확실하게 되어 있어야
한다.
6. 치수
치수는 부도1에 따른다.
[부도1]
|
|
|
형식
|
종별
|
유리구의 지름 mm
|
길이mm
|
베이스
|
|
정격전압
|
소비전력W
|
|
110V
120V
220V
|
10
|
진공
|
60(50)±1
|
114이하
|
E 26/25
|
|
20(19)
|
진공
|
60(50)±1
|
114이하
|
E 26/25
|
|
30(29)
|
가스주입
|
60(50)±1
|
114이하
|
E 26/25
|
|
40(38)
|
가스주입
|
60(50)±1
|
114이하
|
E 26/25
|
|
60(57)
|
가스주입
|
60(50)±1
|
114이하
|
E 26/25v
|
|
100(95)
|
가스주입
|
60(50)±1
|
114이하
|
E 26/25
|
|
150
|
가스주입
|
75±1
|
160이하
|
E 26/25
|
|
200
|
가스주입
|
75±1
|
160이하
|
E 26/25
|
|
[비고] 1. 베이스의 치수는 KSC-7702에 따른다.
2.
형식중 220V 30W의 것은 진공전구로 하여도 좋다.
3.
소비전력에 ( ) 로 표시한 것은 백색 박막도장에 적용한다.
7. 겉모양
전구의 유리구에는 사용상 지장이 있는 기포,홈 등이
없어야 한다
8. 재료
재료는 다음 각항에 적합하여야 한다.
- 필라멘트는 KSD-5542에 규정된 텅스텐선을 사용하여야
한다.
- 도입선은 도전율이 큰 양질의 재료로 하고 유리
봉합부는 KSD-5603에 규정된 듀멧선을 사용하여야 한다.
- 백색도장 및 백색 박막도장을 한 전구의 백색 도장재는
내열성이 있는 것을 사용하여야 한다.
- 베이스의 도전부는 KSD-5201에 규정한 황동, 또는
KSD-6701에 규정한 양질의 내식성 알루미늄 판을 사용하고 절연부는 유리
또는 기타 적당한 재료를 사용하여야 한다.
- 베이스와 유리구의 접착제는 160℃의 온도에 견디어야
한다.
9.시험
9.1 시험조건
시험조건은 특별한 지장이 없는 한 다음에 따른다. 다만,
수명시험의 경우 주위조건은 이에 적용하지 않는다.
- 점등조건
정상위치(베이스를 위쪽으로 한 위치)에서
전등의 영향을 받지 않는 상태
- 시험전원
주파수 60Hz의 정현파에 가까운 교류
또는 직류전원
- 주위조건
온도 20±15℃
습도 65±20%
9.2 시험방법
9.2.1 치수
치수는 KSB-5203에 규정한 버니어 갤리퍼스 또는 이와
동등 이상의 정밀도를 가진 측정 기구를 사용하여 측정한다. 다만, 베이스의
치수는 한계 게이지를 사용하여 측정한다.
9.2.2 겉모양
겉모양(구조 및 표시 사항을 포함한다)은 육안으로 조사한다.
9.2.3 베이스의 접착강도
베이스의 접착가옫는 초특성 시험을 한 후 베이스와 유리구
사이에 서서히 비틀림 힘을 가하여 시험한다.
9.2.4 베이스 온도상승

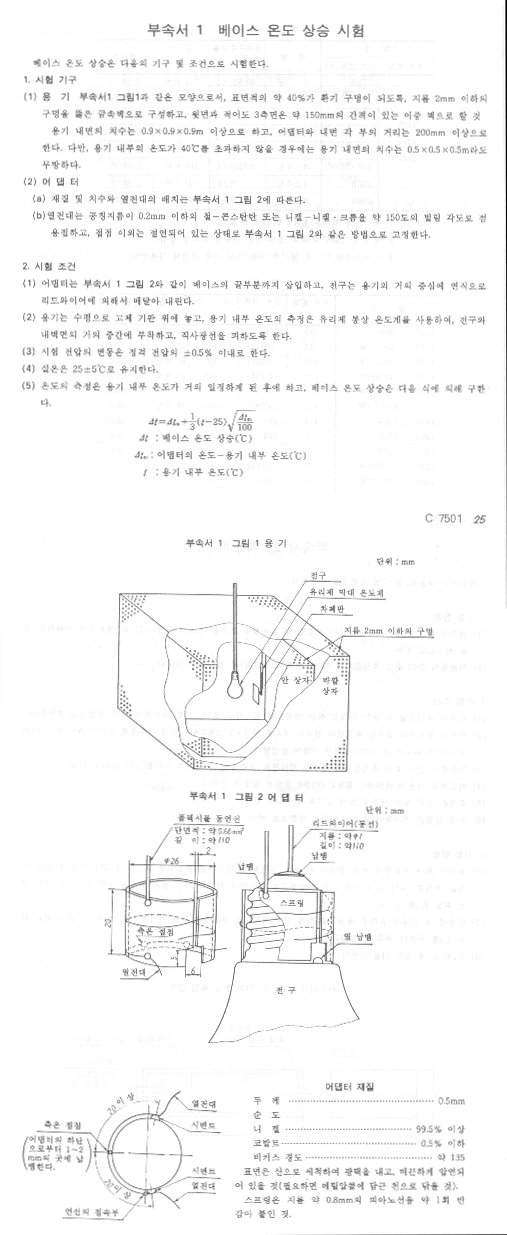

베이스 온도상승은 에이징을 한 후 부속서 1에 따라
측정한다.
9.2.5 휘도비
휘도비는 백색도장, 백색박막도장 및 프로스트한 전구에

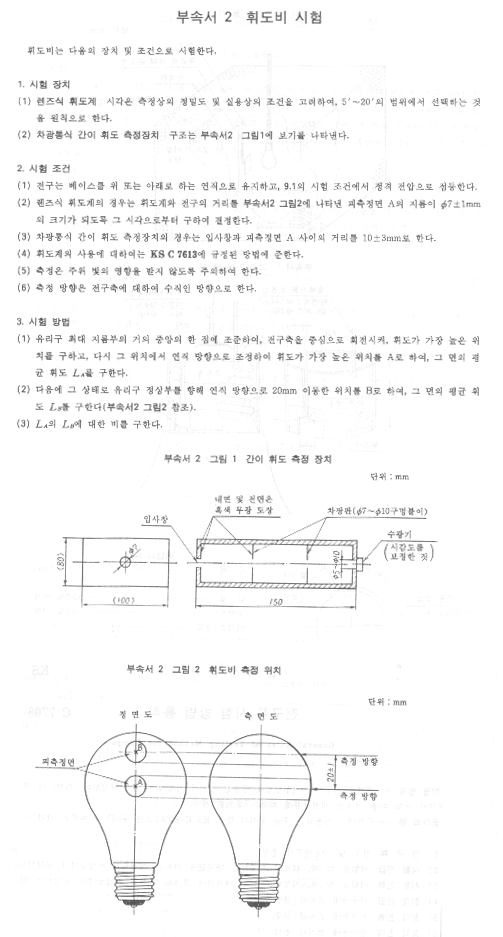

대하여 에이징을 한 후 부속서 2에 따라 측정한다.
9.2.6 초특성
초특성은 정격전압에서 1시간 에이징을 한 후 정격전압에
있어서 전광속(초광속)맟 소비전력을 측정한다.(측정은 KSC-7708에 준해서 한다)
9.2.7 수명
수명은 정격전압으로 점등하고, 필라멘트가 끊어질 때까지의
시간을 측정한다. 또한 이 시험의 점등 중 정격소비전력 20W 이하의 전구에서는
1100시간, 정격소비전력 20W를 초과하는 전구에서는 750시간에 달하였을 때 광속유지율을
구한다.
또한, 미리 시험전압과 수명의 관계를 정하였을 경우에는 그 시험
전압에서 하여도 무방하다. 이 때 진공전구에서는 정격저압의 130% 정도의 전압,
가스주입 전구에서는 정격전압의 12%의 전압이 적당하다.
10. 검사
11. 검사, 개수 및 합격조건
11.1 치수, 구조, 겉모양,표시,베이스접착강도, 베이스온도상승,
휘도비 및 초특성
치수, 구조, 겉모양,표시,베이스접착강도, 베이스온도상승,
휘도비 및 초특성은 동일전구에 대해서 검사하고 검사개수 및 합격판정개수는
표2와 같다.
[표2]
|
항목
|
검사개수
|
합격판정개수
|
합격조건
|
|
치수
구조, 겉모양,치수
베이스접착강도
베이스온도상승
휘도비
초특성
|
10
10
10
3
15
20
|
0
0
0
0
1
2
|
6.에 따른다
5,7 및 13에 따른다.
4.1에 따른다
4.1에
따른다
4.1에 따른다
4.1에 따른다
|
11.2 수명
수명은 초특성 시험에 합격한 것에서 랜덤 샘플링 해서
검사하고, 개별수명 및 광속유지율을 구하여 4.5에 적합하여야 하고, 검사개수는
15개, 합격판정수는 2개로 한다.
또한 광속유지률이 부표의 규정에 만족되지
않는 경우에는 정격소비전력 20W이하의 전구에는 1140시간, 20W를 초과하는 전구에는
790시간에서 필라멘트가 끊어진 것으로 한다.
12. 제품의 호칭방법
제품의 호칭방법에는 명칭 및 종류에 따른다.
[보기] 백열전구 Lw 110V 40W
13. 표시
14. 포장
