전구류 시험방법 통칙(KSC-7708)

전구류 시험방법 통칙(KSC-7708)
general rules of testing method for lamps

1. 적용범위

이 규격은 전구류의 시험방법에 공통된 일반적 사항에 대하여 규정한다. 다만, 이 규격과 개별규격이서로 다를 경우에는 개별규격에 따르는 것으로 한다.

2. 용어의 뜻

이 규격에서 사용하는 주된 용어의 뜻은 KSC-8008(조명용어)에 따르는 외에 다음과 같다.

전구류
전구 및 방전램프의 총칭
시험전압
시험을 할 때 회로의 지정하는 단자간에 가하는 전압으로 개별규격에 규정하는 전압
시험전류
시험을 할 때 지정하는 회로 단자간에 흐르는 전류로 개별규격에 규정하는 전류
정격전압
전구류에 표시된 전압
정격전류
전구류에 표시된 전류
정격전력
전구류에 표시된 전력
수명은 다음의 어느 하나를 말한다.
(a) 규정된 조건하에서 점등하였을 때, 전구류가 점등되지 않게 될 때까지의 점등시간
(b) 규정된 조건하에서 점등하였을 때, 전구류가 점등되지 않게 될 때까지의 점등시간 또는 전구류의 개별 규격에 규정하는 전광속, 광도 등의 한계치에 도달할 때까지의 점등시간 중 짧은 것을 말한다.

3. 시험조건

3.1 시험장소의 상태

시험장소의 상태는 특별히 규정이 없는 한 KSA 0006(시험장소의 표준상태)에 규정하는 상온(20±15℃), 상습(65±20%)에서 바람 및 진동의 영향을 받지 않는 상태로 한다.
[비고] 방전램프의 특성은 주위온도 및 습도의 영향을 받기 쉬우므로 개별규격에 따를 것.

3.2 전원

전원은 특별히 규정이 없는 한 시험하는 전구류의 종류에 따라 안정된 직류전원 또는 주파수 60Hz의 정현파에 가까운 안정된 교류전원으로 한다.

3.3 계기

3.3.1 온도계

온도계는 KSB-5302[유리제 온도계(전체담금)에 규정하는 온도계 또는 이와 동등이상의 정밀도를 가진 온도계로 한다]

3.3.2 습도계

습도계는 KSA-0078(습도측정방법)에 규정하는 건습구 습도계 또는 이와 동등이상의 정밀도를 가진 습도계로 한다

3.3.3 전기계기

전기계기는 특별히 규정이 없는 한 KSC-1303(지시전기계기)에 규정하는 계급 0.5급 이상의 계기 또는 이와 동등이상의 정밀도를 가진 디지털 계기 등으로 하고, 교류에 사용하는 계기는 실효치를 표시하는 것으로 한다.
또한 방전램프(이하 램프라 한다)를 측정하는 경우에는 램프에 병렬로 접속하는 계기의 전압회로 임피던스는 그 분류전류가 램프전류의 3% 이하로 되도록 충분히 높은 것이며, 램프에 직렬로 접속하는 계기의 전류회로 임피던스는 그 전압강하사 램프전압의 2%이하로 되도록 충분히 낮은 것일 것.

3.4 시험용 전기회로

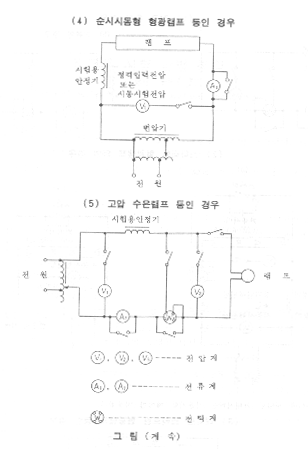

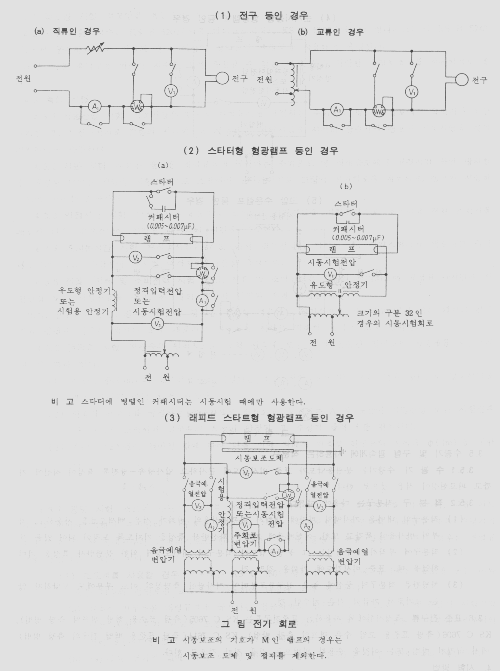

시험용 전기회로(이하 전기회로라 한다)는 4.3.1~4.3.13의 특성시험을 할 경우 특별히 지정이 없는 한 각각의 전구류에 대응하는 그림의 전기회로에 따른다.

3.5 수광기 및 구형 광속계에 사용하는 적분구

3.5.1 수광기

수광기는 분광응답도가 표준 비시감도에 근사하고 입사광속-광전류 특성이 직선에 가깝고 피로현상이 적을 것으로 한다.

3.5.2 적분구

적분구는 다음에 따른다.

적분구의 내면은 가시역의 파장에 대해서 분광반사율의 변화가 적은 백색도료를 사용하고, 각부의 반사율이 똑같고 또한, 여현배광에 가까운 확산반사특성을 가지도록 도장이 되어 있을 것
적분구에 부착하는 수광기는 그 분광응답도가 적분구의 내명도장에 의한 분광반사 특성을 가미하였을 때 표준 비시감도에 가까운 것일 것
차광판은 적분구의 중심에 놓은 전구류로부터의 직사광이 측광창의 어느 부분에도 도달하지 않는 크기로서 가급적 작은 치수인 것

3.6 표준 전구류

특성시험에서 사용하는 표준전구류는 KSC-7605(측광표준형형광램프의 측광방법), KSC-7606(츠광 표준형 고압수은램프의 측광방법), KSC-7614(측광 표준용 백열전구의 측광방법)에서 규정한 방법 또는 이것을 준용한 방법으로 값을 정한 것으로 한다.

4. 시험방법

4.1 겉모양 시험

겉모양은 육안으로 조사한다.

4.2 치수시험

치수는 KSB-5202(외측 마이크로미터), KSB-5203(버니어 캘리퍼스) 및 KSB-5246(금속제 곧은 자) 또는 이들과 동등 이상의 정밀도인 측정구를 사용해서 측정한다.
또한, 이들 측정구에 의해서 치수를 직접 측정할 수 없는 위치 등은 적당한 측정보조구를 사용하여도 좋다.

4.3 특성시험

4.3.1 시동전압시험

시동전압은 램프를 개별규격에 규정하는 주위온도 및 상대습도에서 규정시간 동안 방치한 후 전원스위치로 그림의 전기회로를 폐로하고 전원전압을 서서히 상승시켜 램프가 시동하였을 때의 전원전압을 측정한다.

4.3.2 시동시험

시동은 램프를 개별규격에 규정하는 주위온도 및 상대습도에서 규정시간 동안 방치한 후 규정된 단자간 전압을 시험전압으로 조정하여 전원스위치로 그림의 전기회로를 폐로하고 램프가 기동하는 지의 여부를 조사한다.

4.3.3 안정시간 시험

안정시간은 4.3.2의 조건으로 전원전압을 시험전압으로 조정하고 전원스위치를 폐로한 다음 램프전압이 안정될 때까지의 시간을 측정한다.

4.3.4 재시동시간 시험

재시동시간은 4.3.3에서 램프전압이 안정된 후, 전원스위치를 개로하고 즉시 폐로시킨 다음 주방전이 개시될 때까지의 시간을 측정한다.

4.3.5 전압, 전류 및 소비전력 시험

전압, 전류 및 소비전력은 그림의 전기회로에 규정된 단자간에 시험전압 또는 시험전류로 주고, 전구류의 특성이 안정된 후에 측정한다.
또한, 전구류의 전압,전류,전력 및 광속을 측정할 경우에는 원칙적으로 사용하고 있지 않는 계기의 전구류와 병렬로 접속한 계기는 모두 개로하고 전구류와 직렬로 접속한 계기는 모두 단락한다.

4.3.6 전광속시험

전광속은 원칙적으로 구형 광속계 또는 이와 동등한 정밀도의 광속계를 사용하여 다음에 따라 한다.

전광속Φ₀(lm)의 표준전구류를 지정하는 조건(전압,소비전력 또는 전류 등)으로 점등하였을 때의 수광기 출력 i₀를 판독한다.
피측정 전구류를 규정하는 점등자세로 점등하고, V1 또는 A1의 눈금이 시험전압 또는 시험전류가 되도록 조정하여 전구류의 특성이 안정된 후 수광기 출력 i를 판독한다.
ⅰ, ⅱ에서 얻어진 값에 따라 다음 식에 의해서 피측정 전구류의 전광속 Φ(lm)을 구한다.

4.3.7 광도시험

광도는 수광기, 전구류 부착대, 미광차폐판을 갖춘 측광장치를 사용하여, 다음 어느하나의 방법에 의해서 측정한다. 전구류와 수광기의 거리는 원칙적으로 전구류의 유리관구 또는 수광기의 수광면 중 큰 쪽 최대치수의 10배 이상으로 한다. 다만, 반사면,굴절면 등을 갖춘 전구류인 경우는 개별규격에 규정하는 거리로 한다.

(1) 조도계를 사용할 경우

조도계는 KSC-1601(광전지조도계)에 규정하는 조도계 또는 이와 동등이상의 정밀도인 조도계를 사용하여 다음에 따라 측정한다.

피측정 전구류를 개별규격에 규정하는 점등자세로 점등하고, V1 또는 A1의 눈금이 시험전압 또는 시험전류가 되도록 조정하여 전구류의 특성이 안정된 후 전구류의 광중심으로부터의 거리 s(m)에 있어서의 조도 E(lx)를 측정한다.
a에서 얻어진 값에 따라 피측정 전구류의 광도 I(cd)는 다음 식에 따라 계산한다.

(2) 표준전구류를 사용할 경우

광도 I₀(cd)의 표준 전구류를 지정하는 조건(전압,소비전력 또는 전류 등)으로 점등하고, 표준전구류의 기준면으로부터의 거리s₀(m)에 있어서의 수광기 출력 i₀를 판독한다.
피측정전구류를 규정하는 점등자세로 점등하여 V1 또는 A1의 눈금이 시험전압 또는 시험전류가 되도록 조정하고, 전구류의 특성이 안정된 후, 전구류의 광 중심으로부터의 거리 s(m)에 있어서의 수광기 출력 i를 판독한다.
a, b에서 얻어진 값에 따라 피측정 전구류의 광도 I(cd)는 다음 식에 따라 계산한다.

4.3.8 배광시험

전구류의 배광특성은 수광기,미광차폐관, 전구류 부착대 등을 갖춘 배광측정장치로 측정한다. 전구류와 수광기의 거리는 원칙적으로 전구류의 유리관구 또는 수광기의 수광면 층 큰 쪽 최대치수의 ㅂ 10배 이상으로 한다. 다만, 반사면, 굴절면, 등을 갖춘 전구류에 있어서는 개별규격에 규정하는 거리로 한다.

(1) 규정방향의 광도는 4.3.7(1) 또는 (2)의 측정방법에 준하여 전구류의 측광방향을 바꾸어 각 방향의 광도를 측정한다.

(2) 최대광도는 (1)에서 측정한 광도에서 최대치를 고른다.

(3) 빔의 열림은 (1)에서 측정한 광도 중 최대광도에 대하여 다음 어느 하나의 값으로 되는 2방향을 빔의 경계로하여 이 2방향이 이루는 각을 구한다.
최대광도와의 비 | 1/2 | 1/10 |

(4) 빔 광속은 (1)에서 측정한 광도에서 구대계수법에 따라 규정하는 각도내의 광속 Φ를 다음식에 따라 계산한다.

- Φ : 전구류의 빔 광속(lm)

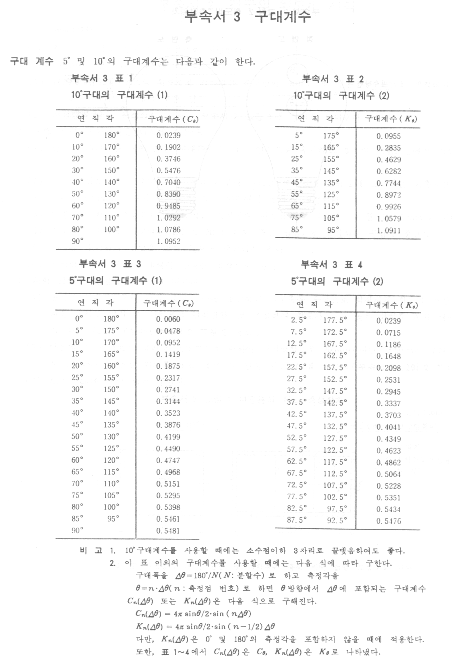

- Cθ : 각도 θ의 구대계수(필요에 따라 Cθ 대신에 Kθ를 사용하여 부속서 3에 따른다)
- Iθ : 각도 θ의 광도(cd)

4.3.9 휘도비 시험

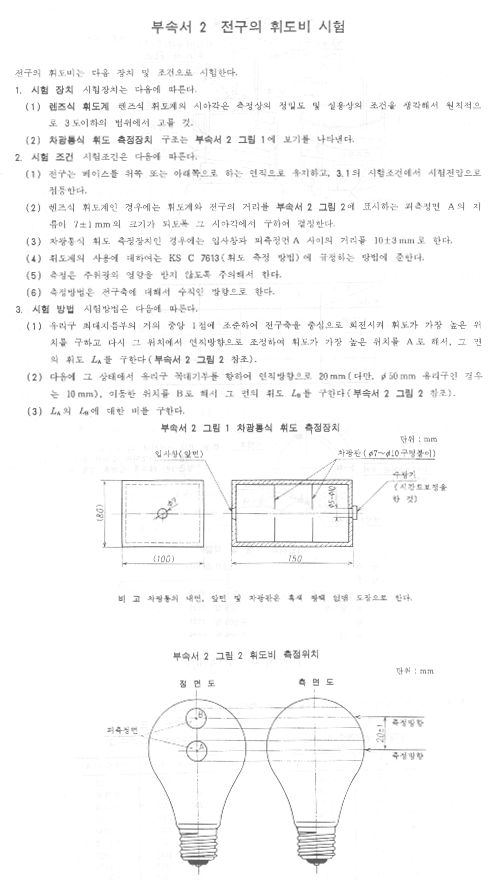

백색도장,내면광택 없앰 등을 한 전구의 휘도비는 부속서 2의 장치 및 조건으로 시험한다.

4.3.10 분포온도시험

전구의 분포온도는 KSA-00769 (광원의 분포온도 및 색 온도 측정방법) 및 KSC-7614에 규정하는 방법에 따라 시험한다.

4.3.11 색온도 시험·상관색온도 시험

색온도 또는 상관색온도는 KSA-0076에 규정하는 방법에 따라 시험한다.

4.3.12 광원색 시험

광원색은 KSA-0068(광원색의 측정방법)에 규정하는 방법에 따라 시험한다.

4.3.13 연색성시험

연색성은 KSA-0075(광원의 연색성평가방법)에 규정하는 방법에 따라 시험한다.

4.4 수명시험은 다음에 따라 시험한다.

(1) 시험장소의 상태

시험장소의 상태는 3.1에 따르지만 주위온도 및 습도에 대하여는 규정하지 않는다.

(2)전원은 다음 어는 것인가의 조합에 따른다.

(2.1) 전압변동률

±1%
±2%
±3%

(2.2) 주파수

직류
교류 60Hz

(3) 시험전압 및 점등자세는 개별규격에 따른다.

(4) 안정기는 각 램프에 대응하는 개별규격에 규정하는 안정기를 사용한다.

(5) 점등방법

점등방법은 나점등으로 다음 어느 하나의 조건에 따라 한다. 또한 점등에 사용하는 기구 및 소켓을 시험하는 전구류에 적합한 것으로 수명기간 중에 열화가 적은 것일 것

연속점등
점등시간을 약 3시간으로 하고 소등시간을 10분 이상으로 한 반복점등
점등시간을 약 6시간으로 하고 소등시간을 20분 이상으로 한 반복점등

(6) 계산방법

계산방법은 전구류가 점등되지 않게 될 때까지의 점등시간의 합계 또는 광속,광도 등이 개별규격에 규정하는 한계치에 도달할 때까지의 점등시간의 합계를 구한다. 다만, 반복점등에서 소등시간을 포함하지 않는 것으로 한다.

4.5 베이스 접착강도시험

베이스의 접착강도는 베이스 접착시험기를 사용하여 베이스와 유리관구 사이에 비틀림 모멘트를 서서히 가해서 개별규격에 규정하는 비틀림 모멘트에 견디는지의 여부를 시험한다.

4.6 베이스 접착제의 내열성 시험

전구류의 베이스와 유리구가 접착제로 고정되어 있을 경우 그 내열성은 다음에 따라 시험한다.

시험 전에 베이스 접착강도를 4.5에 따라서 개별규격에 규정하는 비틀림 모멘트에 견디는지의 여부를 시험한다.
전구류를 항온조에 넣고 개별규격에 규정하는 온도 및 시간을 유지한다. 다만 이 경우에 소켓은 붙이지 않고 비점등의 상태로 한다.
전구류를 항온조에서 꺼내어 실온까지 냉각시킨 후 다시 베이스 접착강도시험을 하고 개별규격에 규정하는 가열후의 비틀림 모멘트 값에 견디는지의 여부를 시험한다.

4.7 베이스 온도상승시험

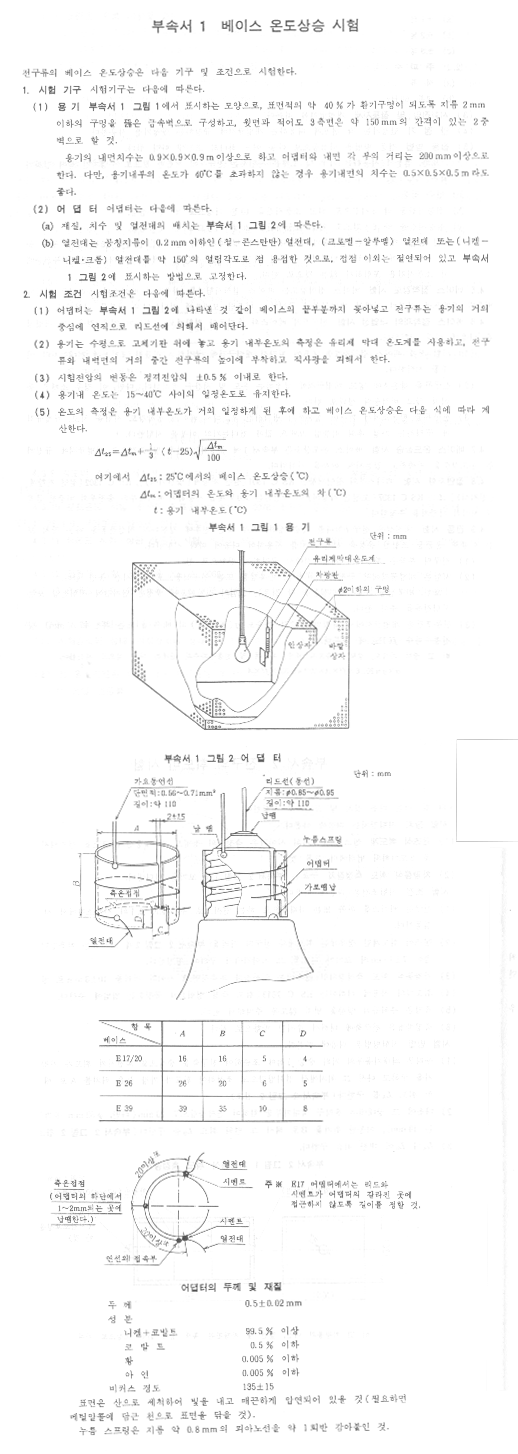

베이스 온도상승은 부속서1에 규정하는 기구 및 조건으로 개별규격에 규정하는 온도상승을 만족하고 있는지의 여부를 시험한다.

4.8 절연저항 시험

베이스의 절연저항은 KSC-1301[절연저항계(발전기식)], KSC-1302[절연저항계(전지식)] 또는 KSC-1307(고절연저항계)에 규정하는 500V계를 사용하여 베이스부의 충전부와 비충전 금속부 사이의 저항치를 측정한다.

4.9 진동시험

내지성은 전구부착대를 갖춘 상하,좌우 혹은 전후에 정현파의 직선운동을 하는 장치 또는 이들의 운동을 조합한 운동을 하는 장치를 사용하여 다음에 따라 시험한다.

전구의 부착은 확실하며 개별규격에 규정하는 방향으로 한다.
시험은 개별규격에서 정하는 비점등,반복점등 또는 연속점증으로 규정시간 동안 한다. 또한 반복점등 또는 연속점등을 할 경우에는 그림의 전기회로에 규정된 단자간에 시험전압 또는 시험전류를 주어한다.
진동조건은 개별규격에서 규정하는 중력가속도 g(9.8m/s²)의 배수 α 또는 복진폭 A(mm) 및 진동주파수 f(Hz)에 따른다.
[비고] 중력가속도, 중력가속도의 배수, 복진폭 및 진동주파수의 관계는 다음 식으로 계산한다.
