구분	비 교 항 목	지 능 형 변 전 실	전주,프레임 및 큐비클 복합형

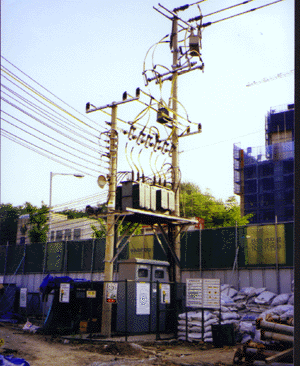

전기실의 건축 사항	건축 소요 면적	SS-1 : 160030003000 SS-2 : 160030003000 SS-3 : 160030003000 SS-R : 80030001500 총 4면 변전실 소요면적 : 40㎡ (6.5m * 6m)	전주 - 1본 TR 프레임 저압 큐비클 옥외변전실 설치면적(FENSE 포함) 약 160 ㎡ (지상권 사용)
제작 설치비	수,배전반 원격 전력 제어 SYSTEM	지능형 SS-PACKAGE (약 ￦ 85,000,000) 지능형 SS-PACKAGE에 기본적으로 장착됨	옥외 노출 변전실 (약 \ 65,000,000) 별도의 전력제어 SYSTEM 필요 (T/D , DDC 방식 \ 35,000,000추가)
공사비	수,배전반 설치 전기실 내의 간선공사비 (CABLE -TRAY , BUS- DUCT)	PACKAGE 집합형이며 특고압, 저압 일체형으로 시공비 기존 30% 수준 배전반 수량 감소 및 특고압, 저압 일체형으로 전기실 내의 간선 설비 기존 공사비의 10% 수준	임시동력 수준 전기공사이며 MOF, PF, ASS, TR등 특고압 장비노출로 인한 유지, 관리 비용과다.
ENERGY SAVING	PEAK CUT CONTROL	DEMAND CONTROL SYSTEM 으로 전력요금 15% 절감	별도의 제어 SYSTEM 설치필요
ENERGY SAVING	역률제어	자동역률제어 SYSTEM으로 최대 5% 절감	별도의 제어 SYSTEM 설치필요
정부인증	제조기반 및 정부 공인 인증	ISO 9001,2 및 국산 신기술 (K.T)인증 조달청 수의계약 대상품목 과학기술부 (국가 계약법 7조 단서조항 시행령 26조 2항)	기본적으로 필요없음
운전 및유지 보수의 편리성	유지보수 및 증설대책	TR 1500 KVA까지 동일면 증설 용이 전력 원방감시 및 DATA,FAX 전송 자동복구 SYSTEM 장착이 기본 사양임	옥외설치로 인한 미관해침 및 위험요인 상존
안 전 성	전기적인 안전 소음 방수 및 단열 (OUT DOOR)	완벽한 SYSTEM 접지 및 제작 특수 설계로 기존의 약 60% 수준 기본적으로 완벽한 방수 및 ROOF 단열 (함마톤 정전 분체 도장)	모든 장비가 노출되므로 눈,비 등에 의한 부식으로 인하여 접지저항이 증가되고 시스템의 안전성 저하 특고압 노출로 인해 인, 축에 대한 위험 상존
결 론	불필요한 공간을 최대한 줄여 Slim 화한 변전실로써 부하 중심지 설치로 전기 공사비 및 전력손실 절감 효과 추후 부하 증가에 따른 변압기 용량 증설 용이 전력 피크 및 역률 자동 제어로 에너지 절감 효과 극대화 건축 소요 면적의 획기적 절감 및 전력제어 기술의 WEB 기반 DB 연동으로 자가용 수,배전 시설의 원격관리제어 SYSTEM으로 미래의 지능형 변전실로써 점차 수요가 확대되고 있음
