- 아래 그림을 클릭하면 입력창과 함께 임피던스맵이 표현될 창이
함께 나타납니다.
- 표현창에 기존 그림이 존재하는 경우에는 임피던스 이미지를 각각 클릭하면
삭제가 가능함. 단, 1번은 삭제 불가
- 입력창을 활성화 한후
- 연결할 부분번호란 그림에 표현된 번호로서 기구의 연결이 필요한
부분의 번호를 입력합니다.
- 삽입할 방향번호는 작업중 또는 완성된 임피던스 맵의 수정
또는 삽입이 필요한 경우 필요한 부분의 연결할 부분번호와
삽입할
방향번호를 입력합니다. 따라서 삽입할 방향번호는 삽입시에만 입력합니다.
-
2차측 선간전압을 입력합니다.(반드시 선간전압을 입력할 것)
- 기구선택박스 누름
- 원하는 기구선택
- 선택된 기구의 상세항목 선택
- 전송

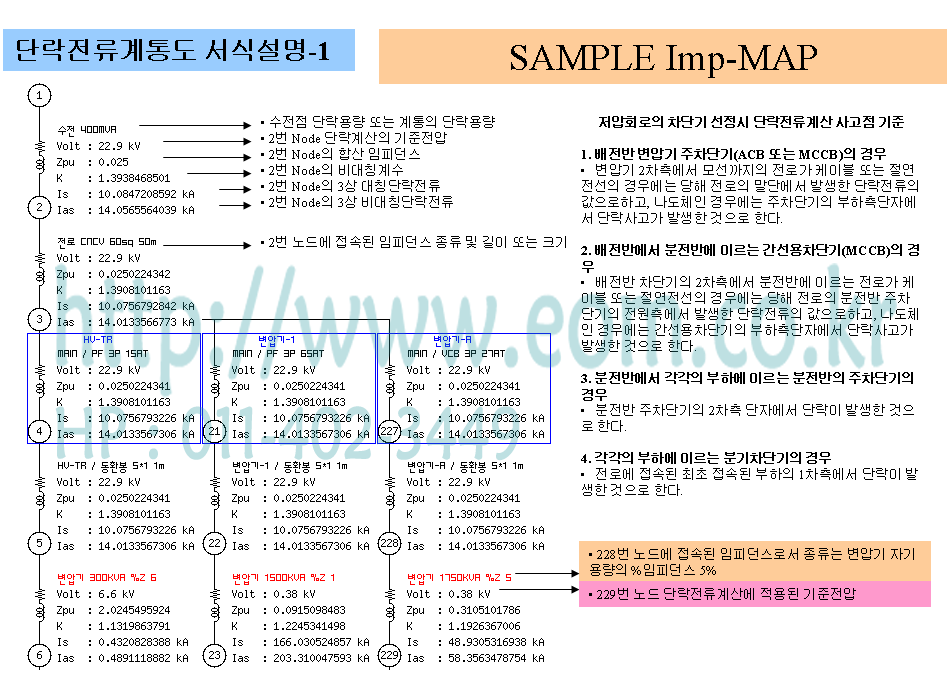

- 임피던스 맵이 생성되면서 단락계산에 필요한 사항이 임피던스의
우측에 보임
- 해당 임피던스의 상세사항은 임피던스에 마우스를 올리면 볼
수 있음.
- 임의의 임피던스의 삭제가 필요한 경우에는 해당 임피던스이미지를
클릭하면 삭제할 수 있음.
- 작업중 새로 불러오는 경우에는 입력창을 제거한 후 실행하십시오
|
