UPS(무 정전 전원장치)는 선로 전압강하 등에 대한 근본 대책으로서 외부전원의 이상이나 정전 상태에 관계없이 안정된 출력을 부하에 공급하기 위해 널리 사용되고 있다.
사이리스터란 PNPN의 재생 궤환에 의하여 2개의 안정된 동작을 행하는 모든 반도체 스위치를 말한다.
방식 |
SCR |
Power TR |
전류회로 |
필요 |
불필요 |
ON-OFF |
게이트전류로
on |
베이스신호로 on-off |
오전류 |
유발 |
오전류 없음 |
차단능력 |
회로전압에 따라 변동 |
회로전압에 무관 |
스위칭 속도 |
15~50㎲ |
15㎲ 이하 |
가격 |
비싸다 |
싸다 |
효율 |
낮다 |
높다 |
소음 |
높다 |
낮다 |
회로구성 |
복잡 |
간단 |
대 용량화 |
어렵다 |
쉽다 |
구 분 |
기 능 |
용 도 |
정류기 |
AC→DC |
|
인버터 |
DC→AC |
|
콘버터 |
AC→AC |
|
구분 |
PWM(Pulse Width Modulation)방식 |
PAM(Pulse Amplitude Modulation)방식 |
원리 |
직류전압의 폭을 변화시켜 출력전압을 제어한다. |
교류전원을 일정한 직류전압으로 만든 후 초핑제어에 의해 출력전압을 제어한다. |
주회로구성 |
약간복잡 |
간단 |
제어회로 |
간단 |
복잡 |
입력효율 |
떨어짐 |
양호 |
진동,소음 |
적다 |
떨어진다 |
응답성 |
떨어진다 |
양호 |
스위칭주파수 |
저속 |
고속 |
전류제어 |
곤란 |
용이 |
★ 펄스신호방식 참고
UPS 장치는 주위환경에 관계없이 최고급의 전력을 공급하고 타 전원에 악영향을 주어서는 아니된다. 따라서 최근의 UPS제작기술 및 회로구성 방법은 이러한 부분에 초점을 맞추어 개발되고 있다.
구분 |
1세대 |
2세대 |
3세대 |
4세대 |
정류기 |
다이오드 순브리지 |
6펄스 SCR브리지 |
12상 SCR브리지 |
12상 SCR브리지 |
인버터 |
SCR 브리지 |
SCR 브리지 |
12상 SCR브리지 |
power TR 또는 GTO |
최대용량 |
3상 100KVA |
3상 300KVA |
3상 750KVA |
- |
바이패스 |
기계식 접점 |
SCR 접점 |
12상 SCR브리지 |
12상 SCR브리지 |
특징 |
|
|
|
|
교류 입력저압을 정류하여 직류로 변환하고 DC필터로
완벽한 직류로 변환시킨 후 인버터를 통해 교류(맥동파형)로 변환시키고 또 3상변압기와
AC필터를 거침으로서 양질의 AC 3상전원을 공급한다.
무 정전 전원장치 내부에 이상이 발견시에는 짧은 시간(8~10㎐)에
UPS입력전원으로 전환하는 기능.
정전 및 순간정전에 대비한 전원공급을 위해 상시에는 충전상태에서 정전신호 검출시 축전지를 개폐하여 무정전화한다.

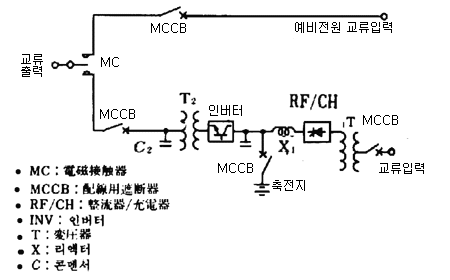

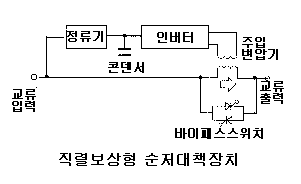

AC 입력 → 정류기에서 DC로 변환 → DC 필터 → 인버터에서
파형 형성 → 변압기 → AC필터 → 부하에 공급
|
충전 정류부, 필터부(AC,DC), 인버터부, 바이패스부, 축전지부, 각종 신호 검출부로 구성된다.
다음의 계산 결과 중 최대의 것으로 한다.
축전지용량을 선정하기 위해서는 방전전류, 정전보증시간, 방전종지전압 및 기준전지온도(축전지는 화학반응을 이용한 제품으로 온도에 의한 영향이 대단히크다, 1℃에 약 1% 변화)를 결정하여야 한다.
방전전류의 산출
|
|
수식에의 적용
|
|
[UPS용량 계산 예]
부하 (3상 200V, 99.3KVA, 단상 100V, 9.08KVA), 수용률 0.9, 여유율 1.25, 장래부하증가예상분 20KVA, 기동부하[평상시 10.5KVA, 최대 30KVA(가장먼저투입)]
150[KVA]로 한다.[축전지용량 계산 예]
부하 정지형 400[KVA], UPS 300KVA 2대 병렬(1대 stand by), 역률 0.8 축전지(HS형 연축전기, 백온 25℃, 방전시간 15분), 방전종지전압 1.7 [V/cell], 정상 2.4V, 직렬접속수 192, 인버터 효율 0.915, 전체효율 0.97인 경우.....

예비운전방식과 병렬운전방식 (단독, 병렬, 병렬stand-by)으로 나누어 진다.

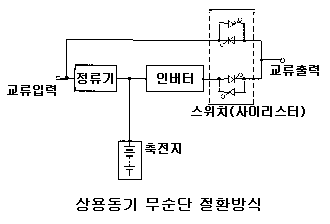

평시에는 AVR로 연결 사용하고 필요시에 자동으로 UPS로 절체하는 방식
사고시 대책이 없으며, 중요성이 떨어지는 부하에 적용.
2대 이상의 설치하는 방식으로 한 대의 용량이 전체부하를 부담할 수 있는 것이어야 한다.
고 신뢰도로 무정전이 가능하며, 유지보수가 용이하여 특히 중요한 부하에 적용한다.
|
회로구성 |
특징 |
|
|
|
|
|
|
|
|
|
|
|
|
UPS의 2차측(출력측) 고장회로의 분리는 UPS자체의 신뢰도와 관련되어지는 것으로서 적절한 방식을 채택하여야 하며, 일반적으로 배선용차단기에 의한 것, 반도체보호용 한류형퓨즈에 의한 것, 사이리스터를 사용한 반도체차단기에 의한 방법 등이 있으며, 최근에는 1KVA 또는 3KVA의 단위 모듈로 구성되어 단상, 2상, 3상 전원에 공통으로 사용하여, 고장범위를 1개의 모듈로 제한하는 방식의 UPS가 개발되어 적용되고 있는 실정이다.(각 모듈 자체는 UPS이며, 서로 독립적으로 운용된다)
구분 |
MCCB |
반도체용 한류형퓨즈 |
반도체 차단기 |
|
동작시간 |
정격4배에서 |
3~30sec |
20㎳~600㎳ |
100㎲~150㎲ |
정격10배에서 |
10㎳~4sec |
2㎳~4㎳ |
||
전류특성 |
반한시 |
반한시 |
일정 |
|
콘덴서부하대책 |
- |
돌입전류대책필요 |
돌입전류대책필요 |
|
바이패스회로 |
불필요 |
불필요(예비품 준비) |
필요 |
|
수명 |
트립횟수에 제한 |
자연열화(5년마다 교환) |
정기적 동작확인 필요 |
|
크기 |
소 |
중 |
대 |
|
경제성 |
저가 |
중가 |
고가 |
|
한류효과 |
없음 |
있음 |
없음 |
|
![]()
