감지기설치기준 해설

1. 화재발생시 연기를 유효하게 감지할 수 있도록 설치한다.

벽이나 들보에서 60cm 이상 떨어진 위치에 부착할 것.

단, 복도 및 통로의 너비가 1.2 m 미만인 경우에는 중심부에 설치한다.

감지기의 하단은 아래쪽 60cm 이내의 위치에 설치할 것

천장이 낮은 거실 또는 작은 거실에 있어서는 출입구 부근에 설치한다.
- 천장이 낮은 거실이란, 바닥면에서 천장까지의 거리가 2.3m 미만인 거실을 말한다.
- 작은 거실이란, 40㎡ 미만인 거실을 말한다.

천장부근에 환기창구가 있는 장소에는 그 환기창구(배기구) 부근에 설치할 것

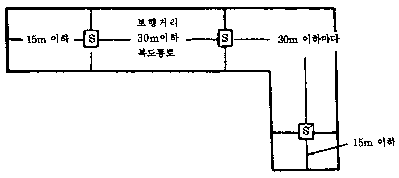

보행거리 30m(3종은 20m)마다 1개 이상을 통로 중앙에 설치한다.

보행거리 30m당 수직거리가 5m 미만이 되는 경사로는 통로에 준하여 설치한다.(수직거리가 5m 이상일 경우 계단의 경우에 준한다)

계단 및 경사로에 있어서는 수직거리 15m마다 1개 이상을 설치한다(단 3종은 10m마다)

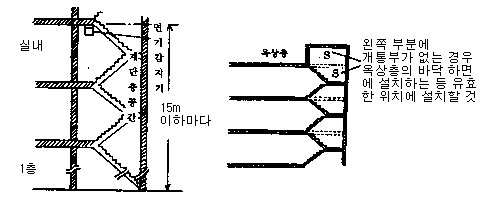

- 설치할 위치는 원칙적으로 실내에 면하는 계단층공간 또는 상층 바닥의 하면으로서 유지관리상 지장이 없도록 설치할 것
- 위쪽부위에 개구부가 없는 경우에는 옥상층의 바닥 하면에 설치하는 등 유효하게 감지할 수 있는 위치를 선정할 것
- 또한 계단 윗부분 위치에 설치하는 경우 그곳 부근에서는 연기의 유통이 나쁜 경우가 있으므로 화재를 유효하게 감지할 수 있게 연기의 유통경로가 되는 위치를 선정하도록 할 것.

- 지하층이 지하2층 이상인 경우 지상층과 지하층은 별개의 경계구역이므로 따로 설치한다.

- 에스컬레이터에 있어서는 수직거리 15m 마다 1개 이상 설치한다.

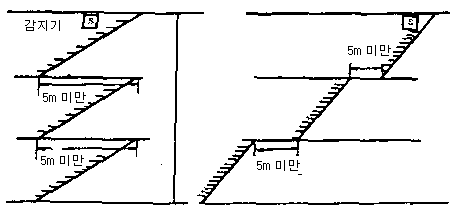

- 두 개 이상의 계단의 경우로서 상층과 하층과의 거리가 5m 미만이면 동일 계단으로 생각하여 설치한다.

- 개방식 계단에 대하여는 연기감지기의 설치를 생략할 수 있다. 단, 연기의 유통경로가 되는 곳에 설치하여야 한다.
엘리베이터 권상기실 등에 설치시에는 샤프트 최상부 위치와 엘리베이터 기계실 사이에 개구부가 있으면 당해 개구부의 면적에 관계없이 기계실 상부에 설치한다.
덕트인 경우로서 수평단면적 1㎡ 이상인 경우에는 꼭데기에 1개를 설치한다. 공기덕트인 경우 분진, 먼지 등이 현저히 발생하는 장소에는 설치를 생략한다. 또한 2개 이하의 층마다 구획되어 있는 경우에는 연기감지기의 설치를 생략한다.
감지구역은 다음 표에 의하여 설정한다.


부착높이	감지기의 종류
부착높이	1종 및 2종	3종
4m 미만	150	50
4m 이상 20m 미만	75	-

2. 특수장소의 설계

폭이 좁고 긴 경우 짧은 쪽의 변이 3m 미만인, 좁고 긴 거실 등에 설치하는 경우에는 복도 및 통로 기준에 준하여 설치한다.
들보 등의 깊이가 60cm 이상 1m 미만인 경우 면적이 5㎡ 이하인 소구획이 연속될 경우에는 다음 표에 의해 하나의 감지구역으로 할 수 있다.


부착면의 높이	감지기의 종류
부착면의 높이	1종 및 2종	3종
4m 미만	60	60
4m 이상 8m 미만	60	60
8m 이상 15m 미만	40	40
15m 이상	40	-

	각 구획은 감지기를 설치한 구획과 접해 있어야 한다(표와 같이 각 구획에 접해 있을 것)
	왼편 그림의 경우 사선부분의 범위가 약 60㎡ 미만이면 하나의 감지구역으로 할 수 있다.

60cm 이상 1m 미만인 들보에 의해서 구획된 10㎡ 이하의 소구획이 하나 인접한 경우 소구획을 포함해서 하나의 감지구역으로 할 수 있다. 단, 합계면적은 위 표의 범위 내에 있어야 한다. 설치시는 소구획에 근접해서 설치한다.

층이 진 부분을 포함한 거실의 너비가 6m 미만이면 모양에 관계없이 하나의 감지구역으로 한다.

주된 부착면보다 낮은 단층이 진 곳이 있는 경우 낮은 부분의 너비가 3m 미만이면 하나의 감지구역으로 할 수 있다. 단, 감지기는 높은 곳에 설치한다.

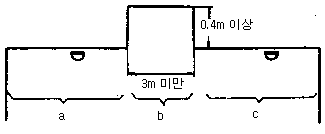

주된 부착면보다 높고 층이 진 경우와 높은 부분의 너비가 1.5m 미만인 경우에는 하나의 감지구역으로 할 수 있다. 단, 감지기는 낮은 천장면에 설치한다.

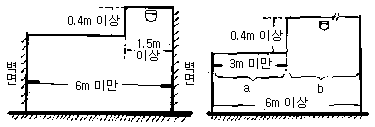

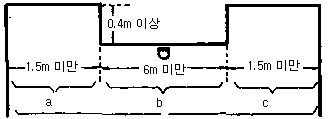

단층이 진 곳이 중앙에 있는 경우로서 주된 부착면보다 낮은 단층이진 부분의 너비가 6m 미만인 경우에는 높은 천장면과 같이 하나의 감지구역으로 될 수 있다. a,b,c를 하나의 감지구역으로 할 수 있다. 그러나 a,b,c를 합산한 면적에 필요한 감지기의 개수만큼 설치할 것.

주된 부착면보다 높고 단층의 너비가 3m 미만인 경우에는 낮은 쪽 천장면과 하나의 감지구역으로 할 수 있다.

경사진 천장의 경우 경사각도가 3/10 이상일 때 열 감지기에서의 경사진 천장의 경우와 마찬가지로 바닥면적을 감지기 1개당 감지면적으로 나누어 전체의 필요개수를 산출한 후 위쪽 부분에 설치하고 다음 그림과 같이 L(m)를 넘는 부분에는 위쪽 부분에는 위쪽 부분에서 L(m) 중간위치에 설치한다.

h = 4m 미만	h = 12m 마다
h = 8m 미만	h = 9m 마다
h = 15m 미만	h = 7m 마다

솟을 지붕 천장의 경우 열감지기와 같이 설치하고 그 외 부분은 경사진 천장에 따른다.

톱날형 및 원형 천장의 경우 열감지기에 준하여 설치하나 경사각도가 3/10 이상인 경우에는 경사천장의 경우에 따른다. 또는 아래 그림과 같이 a의 깊이가 0.6m 이상인 경우는 경사각도와 관계없이 별개의 감지구역으로 한다. 즉, 경사각도가 3/10 미만이면 평면 천장으로 간주해도 좋다

원형 천장의 경우에는 열감지기의 예에 준한다.

정온식 감지선형 감지기

정온식 감지선형 감지기에는 선 전체가 감지부로 되어 있는 것과 감지부가 뜨문뜨문 있는 것의 2종류가 있다. 그러나 설치상에 있어서는 다은 점이 없다. 일단 작동하면 재사용이 불가능하므로 반드시 단자를 사용하여 접속시키는 것이 좋다.

1. 부착면의 높이 등 위치기준은 정온식스포트형과 같다.

2. 감지거리는 아래의 표에 의하는 외에 감지선의 저항은 지정 저항치 이내로 한다.

내화구조가 아닌 경우		내화구조인 경우

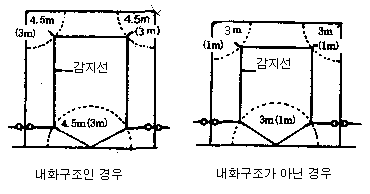

1종	수평거리 3m 이하	1종	수평거리 4.5m 이하
2종	수평거리 1m 이하	2종	수평거리 3m 이하

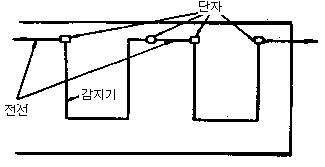

3. 감지선의 접속은 단자로 만들어서 접속할 것(새로운 것으로 대체하기 용이하도록 1실마다 단자를 만든다.

4. 기타 사항은 정온식스포트형에 준한다.

정온식 스포트형 감지기

정온식감지기는 기능상으로 보통형, 방수형, 방충형 등으로 구분되며, 일반적으로 기준 작동온도가 75℃ 이하에 사용토록 한다.

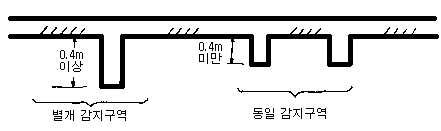

1. 들보의 깊이가 0.4m 이상인 경우에는 들보 등으로 구획된 부분마다 별개의 감지구역으로 할 것.

2. 감지기의 하단은 천장면에서 30cm 이내에 설치하고 환기구 등 공기 유입통구가 있는 경우에는 유통구에서 1.5m 이상 떨어진 위치에 설치한다.

3. 평상시 최고 주위온도가 각각 기준작동온도보다 20℃ 이상 낮은 장소에 설치한다.

4. 감지기는 45도 이상 경사되지 않게 설치한다.

5. 부착면의 높이는 소방대상물 구조에 관계없이 특종 또는 1종의 경우에는 8m 미만, 2종의 경우에는 4m 미만으로 한다.(단, 정온식 이외를 사용하여 오보의 우려가 있는 곳에는 규정 높이를 초과하여 정온식을 설치할 수 있다)

6. 감지면적은 아래의 표에 의한다.


부착높이 및 소방대상물의 구조		정온식스포트형(㎡)
부착높이 및 소방대상물의 구조		특종	1종	2종
4m 미만	주요구조부를 내화구조로 한 소방대상물 또는 그 부분	70	60	20
4m 미만	기타 구조의 소방대상물 또는 그 부분	40	30	15
4m 이상 8m 미만	주요구조부를 내화구조로 한 소방대상물 또는 그 부분	35	30	-
4m 이상 8m 미만	기타 구조의 소방대상물 또는 그 부분	25	15	-

7. 특수장소에의 설치

7-1. 좁고 긴 거실로 짧은 쪽의 변이 3m 미만이고 긴 경우에는 다음의 경우에 준한다.


사용장소	감지기의 종별	감지기의 부착거리(보행거리)
주요구조부를 내화구조로 한 소방대상물 또는 그 부분	특종	13m 이내
주요구조부를 내화구조로 한 소방대상물 또는 그 부분	1종	10m 이내
기타 구조의 소방대상물 또는 그 부분	특종	8m 이내
기타 구조의 소방대상물 또는 그 부분	1종	6m 이내

7-2. 들보의 깊이가 40cm 이상 1m 미만으로 하나의 구획면적이 15㎡ 이하인 연소구획이 연속되어 있는 경우에는 다음 표에 따라 하나의 감지구역으로 할 수 있다.


사용장소	감지기의 종별	감지구역의 합계면적 ㎡
주요구조부를 내화구조로 한 소방대상물 또는 그 부분	특종	15 이내
주요구조부를 내화구조로 한 소방대상물 또는 그 부분	1종	13 이내
기타 구조의 소방대상물 또는 그 부분	특종	10 이내
기타 구조의 소방대상물 또는 그 부분	1종	8 이내

7-3. 경사진 천장의 경우

내화구조가 아닌 경우		내화구조인 경우
평균높이 H=4m 미만	평균높이 H=4~8m	평균높이 H=4m 미만	평균높이 H=4~8m
특종 L = 6m 마다 1종 L = 5m 마다	특종 L = 6m 마다 1종 L = 4m 마다	특종 L = 8m 마다 특종 L = 7m 마다	특종 L = 6m 마다 1종 L = 5m 마다

40cm 이상 1m 미만의 들보에 의해 구획된 5㎡ 이하의 작은 소구획이 인접해 있는 경우 하나의 감지구역으로 한다. 단, 단위표의 합계면적 범위내에 있어야 한다.
단층이 진 천장과 선반 또는 캔티레버 등이 있는 경우에는 차동식, 보상식 스포트형 감지기 설치에 준한다.
솟을 지붕일 경우 차동식, 보상식 스포트형 감지기에 준한다.

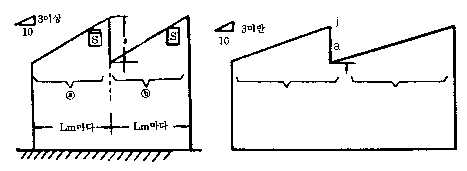

경사진 천장의 경우 경사각도가 3/10 이하일 경우는 평면으로 간주하고 3/10 이상일 경우는 아래의 그림과 같이 설치한다.

차동식 스포트형 및 보상식 스포트형 감지기

1. 감지기의 하단은 부착면(천장면)에서 30cm 이내에 설치할 것.

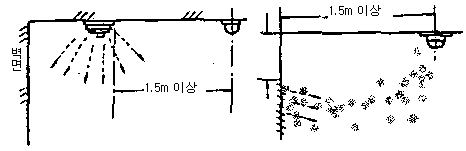

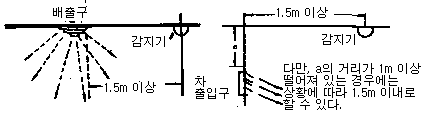

환기창 등 공기유립구가 있는 경우에는 그 유입구에서 1.5m 이상 떨어진 위치에 설치할 것 다만, 거리가 1m 이상 떨어져 있는 경우에는 상황에 따라 1.5m 이내로 할 수 있다.

2. 감지기는 45도 이상 경사지지 않도록 할 것. 45도 이상인 경사면에 부착시키는 경우에는 목대 등을 사용하여 경사가지지 않도록 설치할 것.

3. 부착면의 높이는 소방대상물의 구조에 불문하고 8m 미만으로 할 것

4. 보상식 스포트형에 있어서는 평상시에 있어서의 최고 주위온도가 감지기의 정온점보다 20℃ 이상 낮은 장소에 설치할 것.

5. 하나의 감지구역마다 다음 표에 의하여 설치할 것.


부착높이 및 소방대상물의 구조		감지기의 종류별 감지면적㎡
		차동식 스포트형		보상식 스포트형
		1종	2종	1종	2종
4m 미만	주요구조부를 내화구조로 한 소방대상물 또는 그 부분	90	70	90	70
4m 미만	기타 구조의 소방대상물 또는 그 부분	50	40	50	40
4m 이상 8m 미만	주요구조부를 내화구조로 한 소방대상물 또는 그 부분	45	35	45	35
4m 이상 8m 미만	기타 구조의 소방대상물 또는 그 부분	30	25	30	25

7. 특수 장소에의 설치

7-1. 좁고 긴 거실의 경우

짧은 쪽의 폭이 3m 미만인 좁고 긴 거실 등에 설치하는 경우에는 보행거리로 다음 표에 의해 1개 이상을 설치한다.

사용장소	감지기의 종별	감지기의 부착간격(보행거리)
주요구조를 내화구조로 한 소방대상물 또는 그 부분	1종	15m 이내
주요구조를 내화구조로 한 소방대상물 또는 그 부분	2종	13m 이내
그 밖의 구조인 소방대상물 또는 그 부분	1종	10m 이내
그 밖의 구조인 소방대상물 또는 그 부분	2종	8m 이내

7-2. 소구획이 연속되어 있고 들보 등의 깊이가 40cm 이상 1m 미만인 경우로 한 구획면적이 20㎡ 이하일 경우

사용장소	감지기의 종별	감지구역의 합계면적 ㎡
주요구조를 내화구조로 한 소방대상물 또는 그 부분	1종	20 이내
주요구조를 내화구조로 한 소방대상물 또는 그 부분	2종	15 이내
그 밖의 구조인 소방대상물 또는 그 부분	1종	15 이내
그 밖의 구조인 소방대상물 또는 그 부분	2종	10 이내

7-3. 하나의 소구획이 인접하여 있고 40cm 이상 1m 미만의 들보 같은 것으로 구획되어 있고 5㎡ 이하의 소구획이 인접하여 있는 경우

당해 소구획을 포함해서 하나의 감지구역으로 할 수 있다. 이 경우 앞 표에서 정해진 감지면적은 초과할 수 없다. 또한 감지기는 소구획에 근접하여 설치한다.

7-4. 층이 진 천장의 경우

	층이 진 차이가 40cm 미만이면 평면으로 간주한다. 또한 층진 면적을 포함한 거실의 너비가 6m 미만이면 형상에 관계없이 하나의 감지구역으로 할 수 있다. 층진 차이가 높은 부분의 너비가 1.5m 이상인 경우에는 높은 천장면에 설치할 것(단, 층진 부분의 차이가 0.4m 이상일 경우에 한한다) a와 b의 합계면적에 필요한 감지기의 개수를 높은 천장면에 설치할 것

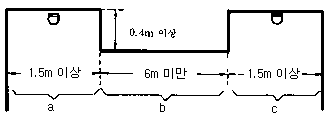

	층이 진 차이가 0.4m 이상이고 주된 부착면보다 높은 부분의 너비가 1.5m 미만일 경우 하나의 감지구역으로 할 수 있다. 층이 진 차이가 0.4m 이상이며 너비가 6m 이상이고, 감지기 부착면보다 낮은 층이 있는 경우에는 단층이 진 차이가 낮은 부분의 너비가 3m 미만일 때 동일 감지구역으로 할 수 있다.

7-5. 층이 진 곳이 중앙에 있는 경우

	층진 차가 주 부착면보다 낮은 단층의 너비가 6m 미만인 경우에는 높은 천장면과 하나의 감지구역으로 할 수 있다.
	또한, 층이 진 곳이 주 부착면보다 높은 경우 그림과 같이 하나의 감지구역으로 할 수 있다.

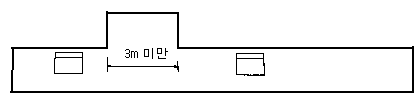

	층이 진 곳이 주 부착면보다 높고 단층의 너비가 3m 미만일 경우에는 동일 감지구역으로 할 수 있다.

7-6. 선반 또는 캐티레버가 있는 경우

공기관식 감지기와 동일한 규정으로 설치한다.******************************

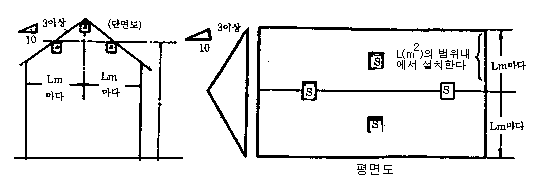

7-7. 경사진 천장의 경우

차동식 분포형과 동일한 방법으로 설치한다.

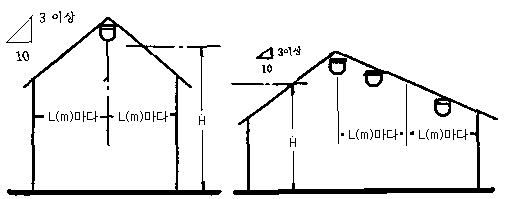

단, 경사각도가 3/10 이상인 경우에는 다음과 같이 설치한다.

내화구조가 아닌 경우		내화구조인 경우
평균높이 H=4m 미만	평균높이 H=4~8m	평균높이 H=4m 미만	평균높이 H=4~8m
1종 L = 9m 마다 2종 L = 8m 마다	1종 L = 7m 마다 2종 L = 6m 마다	1종 L = 9m 마다 2종 L = 8m 마다	1종 L = 7m 마다 2종 L = 6m 마다

7-8. 솟을 지붕일 경우

솟을 지븡의 구조를 환기의 목적으로 사용하는 경우가 많으므로 감지기 설치시 유효하게 감지할 수 있도록 주의하며 설치높이가 8m를 넘는 경우에는 차동식 분포형 또는 연기 감지기를 설치할 것.

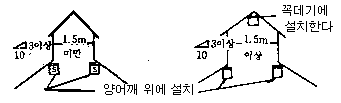

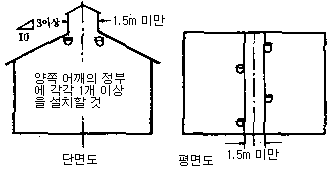

양쪽 어깨의 간격이 1.5m 미만인 경우에는 양쪽 어깨쪽에 각각 1개 이상 설치한다.

양쪽 어깨의 간격이 1.5m 이상일 경우에는 지붕꼭데기 및 양 어깨쪽에 각각 1개 이상 설치한다.

솟을 지붕의 구조가 환기목적으로 사용될 때에는 열의 통로가 될 만한 위치에 밸런스가 맞도록 설치한다. 그 외는 경사천장의 기준에 준한다.

7-9. 톱날형 천장의 경우 경사각도가 3/10 이상인 경우

경사천장의 경우에 준하며, 다만 다음 그림과 같이 (a)의 깊이가 0.4m 이상인 경우에는 경사각도에 관계없이 별개의 감지구역으로 한다.

7-10. 원형 천장의 경우

낮은 부분과 가장 윗부분을 연결하는 선의 경사각도가 3/10 이상인 경우에는 경사 천장에 준하여 설치하나 골과 정상부의 깊이가 0.4m 이상인 경우에는 별개의 감지구역으로 한다.

열반도체식 차동식 분포형 감지기

1. 감열부의 최저의 연결개수는 하나의 감지구역마다 2개(부착면의 높이가 8m 미만인 경우에는 1개)이상으로 할 것.

2. 감열부의 최대 연결개수는 하나의 검출부에 대해 15개 이하로 할 것.

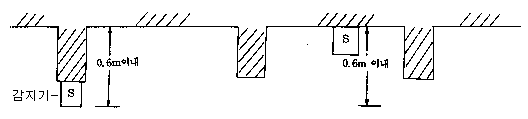

3. 감열부는 부착면의 아래쪽 30㎝ 이내에 설치할 것

4. 감열부와 연결전선의 합성저항은 하나의 검출부에 대해 지정수치 이하로 할 것

5. 감지구역마다 다음 표에 의하여 유효하게 감지할 수 있도록 감열부를 설치할 것

부착높이(m)	소방대상물의 구분	감지기의 종별
부착높이(m)	소방대상물의 구분	1종	2종
8 미만	주요구조부를 내화구조로 한 소방대상물 또는 그 부분	65㎡	36㎡
8 미만	그 밖의 구조의 소방대상물 또는 그 부분	40㎡	23㎡
8이상 15미만	주요구조부를 내화구조로 한 소방대상물 또는 그 부분	50㎡	36㎡
8이상 15미만	그 밖의 구조의 소방대상물 또는 그 부분	30㎡	23㎡

열전대식 차동식 분포형 감지기

1. 열전대부의 최저접속개수는 하나의 감지구역마다 4개 이상으로 하고 작은 방 또는 작은 광, 반침 등에 열전대부를 설치하는 경우에는 화재의 발생을 유효하게 감지할 수 있도록 최저 4개 이상을 설치할 것.

2. 열전대부의 최대 접속개수는 하나의 검출부에 대해 20개 이하로 한다.

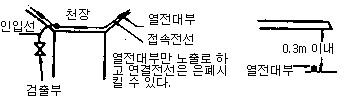

3. 열전대부는 부착면의 아래쪽 0.3m 이내의 위치에 설치한다. 그러나 연결한 전선은 이에 따르지 않고 천장속에 은폐할 수 있다.

4. 열전대부와 연결된 전선과의 최대 합성저항치는 하나의 검출기에 대해 지정된 수치(검출부에 명기되어 있는 최대 합성저항치) 이하로 할 것.

5. 구체적인 설계기준은 다음과 같은 설계순서로 진행한다.

하나의 감기구역으로서 주요 구조부가 내화구조인 경우에는 22㎡(그 밖의 구조인 경우 18㎡)로 나누어 열전대부의 개수를 산출한다.

산출된 열전대부의 개수를 검출부 1대당의 최대개수로 나누어 검출부의 대수를 산출한다.

열전대부를 건물의 형상에 맞추어 효과있게 감지할 수 있도록 배치하고, 아래의 예에 따라 취할

내화구조의 경우 x · y ≤ 22㎡
22㎡ 이내에 열전대부를 1개 이상 설치할 것
그 밖의 구조의 경우 x · y ≤ 18㎡
18㎡ 이내에 열전대부를 1개 이상 설치할 것
x : y의 비율은 1 : 4.5 이내로 할 것
이 비율의 감지면적에 대하여 대략 중앙부에 설치할 것.
그밖의 특수한 경우는 공기관식에 준하여 감지구역을 설정한다.

1. 공기관의 노출길이는 하나의 감지구역마다 최저 20m 이상으로 한다.

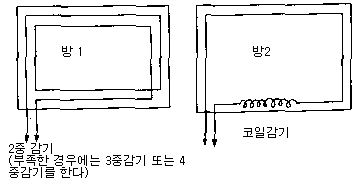

작은 방이나 벽장 등 부착면의 각 변에 공기관을 부설해도 20m에 미치지 않는 경우에는 20m이상이 되도록 2중 또는 3중의 코일감기를 할 것

2. 공기관의 전장은 하나의 검출부에 대해 100m 이하로 할 것

이 경우 검출부에 접속되는 리드용 공기관도 전장에 포함되어 실제로 부설할 수 있는 전장은 80m전후가 되므로 주의하여야 한다.

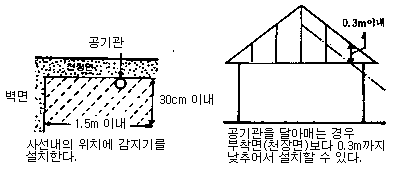

3. 공기관은 부착면의 아래쪽 30cm 이내에 설치하고 감지구역 부착면의 각변에서 1.5m 이내로 설치할 것.

4. 공기관 상호간의 간격은 주요 구조를 내화구조로 한 것에 있어서는 9m 이하(그 외는 6m)가 되도록 설치할 것

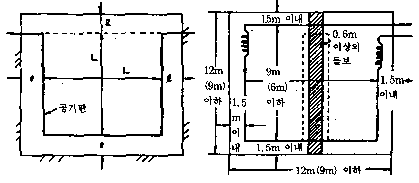

공기관은 부착면의 각 주변에 부설하는 것이 원칙이지만 감지구역의 규모 또는 형상에 따라 유효하게 화재의 발생을 감지할 수 있을 때에는 그림과 같이 설치할 수 있다.

그림(a)와 같이 벽면을 따라가는 변 중 한 쪽 변을 생략할 수 있다.
L = 9m(6m)이내
ℓ = 1.5m 이내

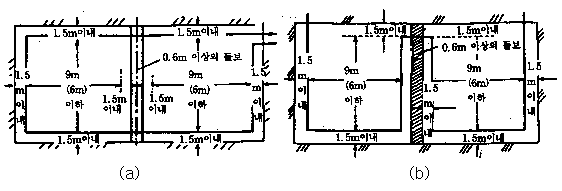

그림(b)와 같이 상호간격이 9m(6m) 이하이면 들보에 따르는 1변은 생략할 수 있다. 단, 노출되는 길이는 20m 이상이 되도록 주의한다.

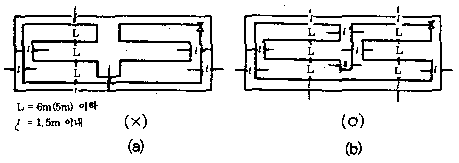

1변을 생략할 수 있는 것은 벽면 쪽이므로 들보의 부분은 생략할 수가 없다. 따라서 아래 그림의 따라서 그림 (a)와 같이 설치할 필요가 있다.

그림과 같이 상대하는 공기관 간격이 주요구조부를 내화구조로 한 소방대상물에 있어서는 6m(그 외는 5m)이하로 한 경우는 1변을 생략할 수 있다

그림 (a)와 같이 한가운데가 생략되어 유효하게 감지하기 어려운 부분이 있기 때문에 그림(b)와 같이 설치한다.

5. 특수한 장소의 설계

5-1. 특수한 형상이거나 특수한 건물<문화재 등>

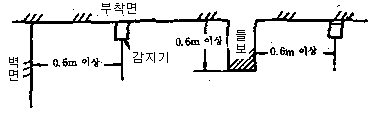

0.6m 이상 1m 미만의 튀어나온 들보 등으로서 그 수가 둘 이상 연속해서 구획되어 있는 경우에는 인접한 구획의 합계가 20㎡ 이하마다 하나의 감지구역으로 하고, 각 구획마다 1개 이상의 공기관을 설치하여 최저의 노출 길이가 20m 이상이 되도록 할 것.(그림의 경우 사선 부분의 합계가 20㎡이하이므로 동일한 감지구역으로 할 수 있다.)
하나의 구획된 면적이 20㎡를 넘는 경우 당해 구획마다 하나의 감지구역으로 한다.
들보 등의 깊이가 1m 이상인 경우 1m 이상 튀어나온 들보 등으로 구획된 것은 그 부분마다 하나의 감지구역으로 한다.

5-2. 하나의 소구획이 인접해 있는 경우

들보 등의 깊이가 0.6m 이상 1m 미만인 경우
들보 등의 깊이가 0.6m 이상 1m 미만인 들보 등으로 구획된 때 5㎡ 이하의 작은 구획이 하나 인접해 있는 경우에는 당해 소구획을 포함해서 동일한 감지구역으로 할 수 있다.
들보 등의 깊이가 1m 이상인 경우
1m 이상 돌출한 들보 등으로 구획된 것은 그 부분마다 하나의 감지구역으로 한다.

5-3. 층이 있는 천장의 경우

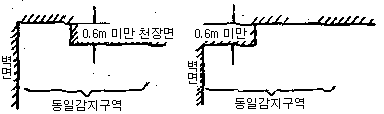

층이 진 곳의 차이가 0.6m 미만인 경우에는 평면으로 간주한다.

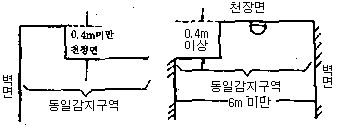

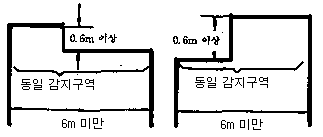

층이 진 곳의 차이는 0.6m 이상인 경우라도 층진 곳이 벽면에 있고 주된 부착면(동일한 감지구역안에서 부착면의 높이가 다른 부분이 존재하는 경우 그 부착면의 높이가 다은 면적 중 가장 넓은 부분의 부착면을 말한다)보다 낮은 층이 진 차이가 있는 경우로서 그 넓이가 3㎡ 미만인 경우에는 동일한 감지구역으로 할 수 있다.
층이 진 곳이 중앙에 있는 경우는 주된 부착면보다 낮은 단층이 진 곳이 있는 경우로서 그 폭이 주요 구조부를 내화구조로 한 소방대상물에 있어서는 6m(그 밖의 구조인 소방대상물에 있어서는 5m) 미만인 경우에는 동일한 감지구역으로 할 수 있다. 또한 주된 부착면보다 높은 단층이 주된 부착면보다 높은 단층이 진 곳이 있는 경우로서 그 폭이 1.5m 미만인 경우에는 동일한 감지구역으로 할 수 있다.

5-4. 선반 또는 캔티레버가 있는 경우

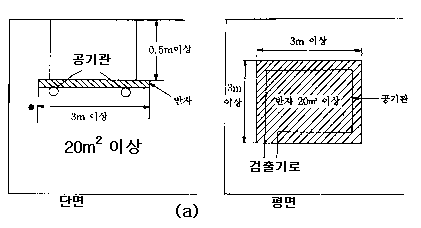

부착면(천장면)보다 0.5m 이상인 부분에, 짧은 변의 길이가 3m 이상이고 또한 면적이 20㎡ 이상인 선반 또느 캔티레버가 있는 경우에는 부착면과는 별개의 감지구역으로 한다.

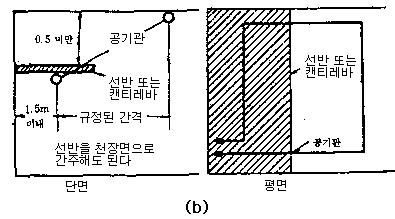

또한, 다음 그림(b)와 같이 선반 또는 캔티레버와 천장면과의 거리가 0.5m 미만인 경우 당해 선반 및 캔티레버에 상당하는 천장면의 부근에는 감지기 설치를 생략할 수 있다.

5-5. 경사진 천장의 경우

경사진 각도가 3/10 이상인 경우에는 윗부분이 조밀하게 되도록 설치한다. 또한 경사 각도가 3/10 미만인 경우에는 평면으로 간주해서 설치해도 좋다.

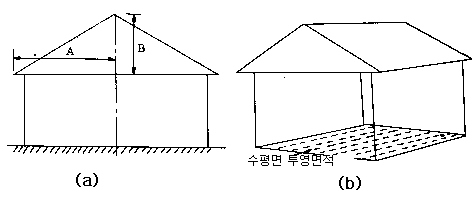

경사각도는 그림 (a)와 같이 B/A 가 3/10인 경우는 경사각도 3/10이 되며, 10의 길이와 3의 높이를 나타낸다. 보통 Δ3과 같이 표시한다.
면적은 수평면에 투영된 면적으로 한다.

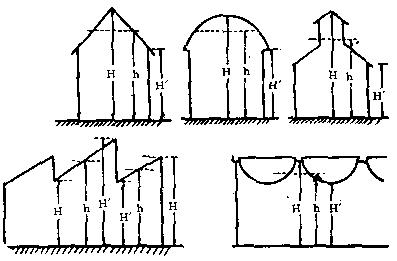

다음 그림과 같이 (최정상부) H와 처마높이(최정상부) H의 중간이 평균높이가 되며,
산출식은 가 된다.
설치방법

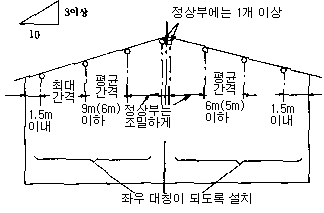

경사진 천장의 경우에는 건물의 폭에 따른 공기관의 간격을 잡는데 있어 주요 구조부가 내화구조로 된 소방대상물에 있어서는 6m(그 밖의 구조인 소방대상물에 있어서는 5m) 이내가 되도록 공기관의 필요개수를 계산하여 윗부분(정상부)에 조밀하도록 하고 공기관의 평균 간격을 잡는데 있어 구조부를 내화구조로 한 소방대상물에 있어서는 6m( 그 밖의 소방대상물에 있어서는 5m) 이하로 하며, 또한 설치위치가 좌우대칭이 되도록 설치할 것(평균높이 4m 이상 8m 이하의 장소) 이 경우에 간격이 뜸해지는 공기관의 최대간격은 9m(6m)를 넘지 않을 것.
또한, 공기관은 원칙적으로 상부는 조밀하게 하부는 뜨문뜨문하게 설치할 것.

5-6. 솟을 지붕 천장의 경우

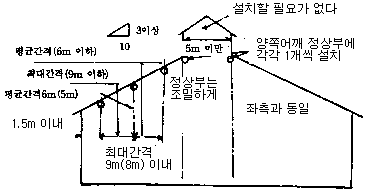

솟을 지붕은 환기 등의 목적으로 사용되는 경우가 많으므로 그 형상을 충분히 확인하고 유효하게 감지할 수 있도록 고려할 필요가 있다. 솟을 지붕의 설치는 경사각도 3/10 이상인 경우에는 앞에서의 경사천장에 준하여 행하고 솟을 지붕의 부분은 그 간격에 따라 다음과 같이 설치한다.

솟을 지붕의 양쪽 어깨 간격이 1.5m 미만인 경우
솟을 지붕의 양쪽 어깨의 윗부분(정부)에 각각 1개의 공기관을 설치하고 그 밖의 부분은 앞의 경사천장의 예에 따라 설치한다. 또한 솟을 지붕의 구조가 환기의 목적으로 사용되는 경우에는 열의 유통경로가 될 만한 위치를 선정하여 설치할 것.

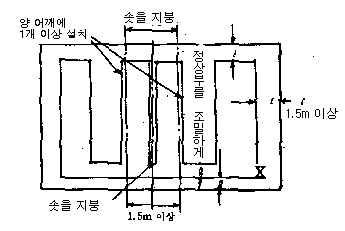

솟을 지붕의 양쪽 어깨 위치의 간격이 1.5m 이상인 경우
그림과 같이 솟을 지붕의 윗부분을 하나의 감지구역으로 하고, 양쪽 어깨 위치의 부분에 각각 1개 이상의 공기관을 설치하며, 그 밖의 부분은 경사각도가 3/10 이상인 경우에는 앞의 경사천장의 예에 따라 설치할 것.

그러나 솟을 지붕의 구조가 벤티레이타 등에 의해 환기를 목적으로 사용되고 있는 경우에는 감지기를 설치할 필요는 있으나 열의 유통 통로가 되는 양쪽 어깨 주위의 부분에 하나의 감지구역이 되도록 설치할 것. 또한, 양어깨 위치의 부분이 별개의 감지기가 되는 경우에는 검출기 어느 한쪽에 포함시켜 설치할 것.

5-7. 톱날형 천장의 경우

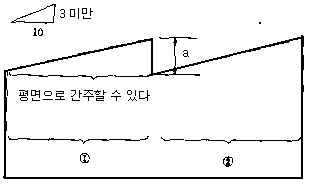

경사각도가 3/10 미만이면 평면천장으로 간주하여 설치할 수 있으나 다음 그림의 경우는 a의 깊이가 0.6m 이상이면①,②는 각각 별개의 감지구역으로 한다.

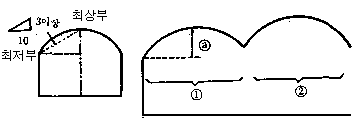

경사각도가 3/10 이상인 경우에는 앞서의 경사천장에 준하여 설치한다. 또한, 경사각도의 산출은 둥근 천장의 맨 윗부분과 맨 아랫부분을 직선으로 연결한 각도가 3/10 이상인 경우에는 경사천장과 같이 간주한다. 둥근 천장의 수가 둘 이상 함께 인접해 있는 때는 a의 깊이가 0.6m 이상인 경우 별개의 감지구역으로 한다. ⓐ의 깊이가 0.6m 이상인 경우에는 ①,②는 각각 별개의 감지구역으로 한다.
