기술기준 제76조(기술기준 제183조 제1항 제2호, 제185조 제1호 및 제289조 제4항 제2호 "라"에서 준용하는 경우를 포함한다)의 규정에 의한 가공전선로의 지지물로 사용하는 목주의 전선로와 직각 방향의 풍압하중에 대한 강도계산방법은 다음과 같다.
- 저압 또는 고압의 가공전선로의 경우에는 다음에 의할 것.
가. 지선이 없는 단주
별표28 목주의 강도 계산방법
가. 지선이 없는 단주
|
목주의 종류 |
파괴강도(㎏/㎠) |
삼목 |
400 |
노송나무 및 밤나무 |
450 |
일본 개분비 및 가문비 나무 |
425 |
미송 |
560 |
기타 |
위에 준하는 값 |
나. 지선이 있는 단주
|
S·d·h·H·Do·D'o·P·F 및 K는 각각 "가"에서 정하는
바에 의한다.
다. 지선이 없는 H주 또는 A주
|
S·d·h·H·Do·D'o·P·F 및 K는 각각 "가"에서 정하는 바에 의한다.
라. 지선이 있는 H주 또는 A주
|
S·d·h·H·Do·D'o·P·F 및 K는 각각 "가"에서 정하는 바에 의한다.
마. 중복재를 사용하는 H주 또는 A주

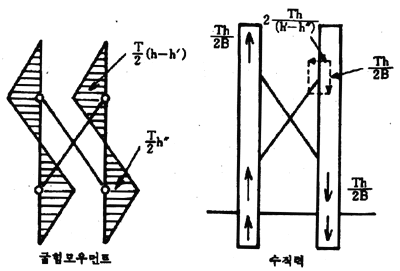

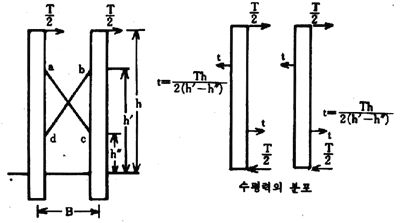

다음 그림에 의하여 굽힘 모우먼트 및 수직력을 계산하고 다음 (1)의 계산식 및 (2)의 계산식에 의할 것.
가. 단주에 사용되는 지선
나. H주 또는 A주에 사용되는 지선
a·n·p·hO 및 θ는 각각 "가"에서, S·d·h·H·Do 및 K는
각각 제1호 "가"에서 정하는 바에 의한다.
