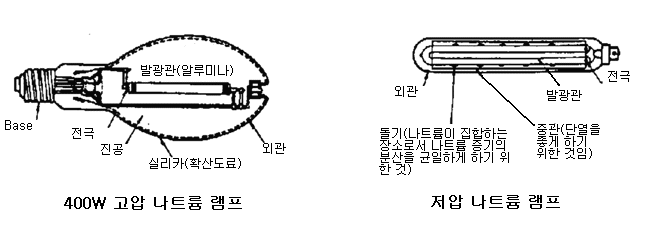

나트륨등은 나트륨 증기중의 방전에 의한 발광을 이용한 것으로 봉입된 나트륨 증기의 압력에 따라 저압, 고압 나트륨등으로 분류된다.
|
1. 봉입가스
나트륨 증기 + 미량(15㎜Hg)의 아르곤 또는 네온가스 봉입.
2. 발광관
3. 점등부속장치
4. 전극
산화물피복 텅스텐 이중코일
5. 외관
발광관의 온도유지를 위해 외관내면에 적외선 반사막을 설치하고 외관과 발광관 사이에는 고진공으로 단열.
구분 |
저압나트륨등 |
고압나트륨등 |
나트륨 증기압 |
4*10-³㎜Hg |
20~400㎜Hg |
용량 |
18~180W |
75~940W |
효율 |
175 lm/W |
58(고연색형) ~150 lm/w |
수명 |
9,000h |
9,000 ~ 12,000h |
색온도 |
1,740。k |
2,100 ~ 2,500。k |
광색 |
등황색의 단색광 |
황백색 또는 고연색형 |
분광분포 (파장) |
589~589.6㎚ |
589~589.6㎚ |
휘도 |
11~13 cd/㎠ |
㎠ |
온도특성 |
발광관의 온도가 250℃일 때 최고효율 유지 |
발광관의 온도가 ℃일 때 최고효율 유지 |
기동시간 |
수분~10분 |
수분~10분 |
연색성 |
28 |
28(고연색성의 경우 85) |
점등부속장치 |
부속장치 필요 |
|
용도 |
도로, 항만, 터널, 검사용 |
경기장, 상점(고 연색성), 도로, 고천장의 공장 |
기타 |
|
|
