나트륨램프(sodium vapour lamps) KSC-7610

1. 적용범위

이 규격은 발광관과 유리관이 일체로된 조명용 나트륨램프(이하 램프라 한다)에 대하여 규정한다. 다만, 고압나트륨램프 중 시동회로 내장형은 제외한다.

[비고]
이 규격중 { }안의 단위 및 수치는 국제단위계(SI)에 따른 것으로 참고로 병기한 것이다.
이규격의 관련규격은 다음과 같다

KSB 5203 버니어 캘리퍼스
KSC 1303 지시전기계기
KSC 7702 전구류의 베이스 및 소켓
KSC 7705 전구류 유리관구의 형식표기방법
KSC 8008 조명용어
KSC 8104 고압수은램프용 안정기
SKC 8108 나트륨램프용 안정기
KSD 5201 동 및 동합급의 판 및 조

2. 용어의 정의

이 규격에서 사용하는 주된 용어의 정의는 KSC 8008에 따르는 외에 다음과 같다.

1. 저압나트륨램프
   발광관 안의 증기압이 4×10^-3 Torr (0.53Pa정도)
2. 고압나트륨램프
   발광관안의 증기압이 100 Torr(13.3Pa) 정도의 램프
3. 정격램프전력
   램프에 표시된 램프전력
4. 시동
   램프의 주전극 사이에서 아크 방전이 개시하는 현상
5. 안정시간
   램프가 시동된 다음 규정된 정격 입력 전압으로 램프 전압이 안정된 상태로 될 때까지의 시간
6. 재시동시간
   램프전압이 안정된 상태에 있는 램프를 소등시킨 다음 , 즉시 규정한 정격입력전압을 가하여 램프가 재시동할 때까지의 시간
7. 초특성
   100시간 에이징한 램프의 램프전압, 램프전류, 램프전력 및 전광속

3. 종류

종류는 형식에 따라 부표1과 같이 한다.
또한 형식은 다음 각 항에 따라서 표시한다.

1항		2항			3항		4항
고압,저압을 나타내는 기호		유리구의 모양을 나타내는 기호			정격램프전력을 나타내는 수치		형광물질의 도포를 나타내는 기호
↓		↓			↓		↓
NH : 고압나트륨 램프 NX : 저압나트륨 램프		무표시 : B, BT, PS R : 반사형 관형 : T, E			저압   35 55 90 135 180 고압 50 70 100 150 200 250 400 1000		무표시 : 도포하지 않은 것 F : 도포한



4. 성능

4.1 베이스 접착강도

베이스 접착강도는 9.2.3에 따라 시험하였을 때 표1의 값에 견디어야 한다.

베이스	접착방법	비틀림모멘트
E26 BY 22 d	접착제	3
	메커니컬	2
E39	접착제	5
	메커니컬	3

4.2 시동특성

시동특성은 9.2.4에 따라 시험하였을 때 시동되어야 한다.

4.3 안정시간

안정시간은 9.2.5에 따라 시험하였을 때 부표2의 값에 적합하여야 한다.

4.4 재시동시간

재시동시간은 9.2.6에 따라 시험하였을 때 부표2의 값에 적합하여야 한다.

4.5 초특성

초특성은 9.2.7에 따라 시험하였을 때 램프전압 및 램프전류는 부표2의 값, 전광속은  부표2의 값의 80% 이상이어야 한다

5. 구조

구조는 다음 각 항목에 적합하여야 한다.

1. 발광관을 유리구 안에 견고하게 부착하여야 한다.
2. 베이스는 사용 중 헐거워지지 않도록 적당한 방법으로 부착하여야 한다.

6. 모양 및 치수

모양 및 치수는 부표1 및 부도 1에 적합하여야 한다.

7. 겉모양

유리구 및 발광관에는 실용상 지장이 있는 홈, 그 밖의 결점이 없어야 한다.

8. 재료

재료는 다음 각 항에 따라야 한다.

1. 발광관은 특수 세라믹관 또는 이와 동등 이상인 것으로서 고온,고압나트륨 증기에 의하여 침해되지 않는 것이어야 한다.
2. 저압나트륨 램프의 유리관 내면에는 투명한 적외선 반사막이 피복되어 있어야 한다.
3. 베이스의 도전부는 KSD-5201에 규정된 황동 또는 이와 동등이상의 재료로 하고, 또한 절연부는 자기,유리, 알키드 수지 등 충분한 절연 및 내열성을 갖는 재료를 사용하여야 한다.



9. 시험

9.1 시험조건

1. 주위온도는 20~30℃로 한다.
2. 점등자세는 램프축을 수평으로 하고, 나점등(裸點燈)으로 한다.

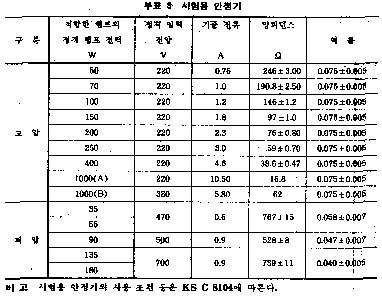

3. 시험회로는 부도 2에 따른다. 다만, 시험회로에 사용하는 시험용 안정기는 부표2에 따른다.
4. 전원을 주파수 60Hz의 사인파에 가까운 교류로 하고 전압의 변동은 ±1% 이내로 한다.
5. 전압, 전류 및 전력의 측정에는 KSC 1303에 규정한 계급 0.5급 이상의 계기 또는 이와 동등이상의 정밀도를 가진 계기를 사용하여야 한다.

6. 램프전압,램프전류, 램프전력 및 전광속의 측정에는 원칙적으로 시험대에 사용하고 있지 않은 계기 중 램프와 직렬로 접속한 계기는 모두 단락한다.
7. 전광속의 측정에는 구형 광속계 또는 이와 동등이상인 정밀도의 광속계를 사용한다.
8. 초특성 이외의 시험은 100시간 에이징에 앞서서 한다.
9. 초특성의 측정은 KSC-8108에 규정된 적합 안정기를 사용하여 100시간 에이징을 한 램프에 대하여 한다. 다만 에이징 중의 전원전압변동은 ±6% 이내로 한다. 또한 에이징 중의 온도 및 습도는 특별히 규정하지 않는다.

9.2 시험방법

9.2.1 겉모양

구조, 겉모양,표시는 육안으로 조사한다.

9.2.2 치수

치수는 KSB-5203에 규정한 버니어 캘리퍼스 또는 이와 동등 이상의 정밀도를 가진 측정 기구를 사용하여 측정한다.

9.2.3 베이스 접착강도

베이스 접착강도는 베이스와 유리구 사이에 비틀림 모멘트를 서서히 가해서 시험한다.

9.2.4 시동특성

시동특성은 입력전압을 표2의 시동전압으로 조정한 후 스위치 s1을 폐로시켜 시동하는지를 조사한다. 다만, 램프는 시험 전 5시간 이상 점등하지 않은채 방치시킨 것으로 하고, 고압의 경우 이시험에 사용하는 시동용 펄스 전압(0 전위를 기준으로 한 펄스 첨두까지의 전위)은 2500±50V로 한다.

[표2]

구분	형식	시동시험전압(V)
고압	이규격에서 정한 모든 형식	198
저압	NX   35 NX  55 NX 90 NX 135 NX 180	400 440 450 570 630

9.2.5 안정시간

안정시간을 9.2.4의 시험으로 시동한 후 , 즉시 입력전압을 부표2의 정격 입력전압으로 조정하고 램프 전압이 일정한 상태로 될 때까지의 시간을 측정한다.

9.2.6 재시동시간

재시동시간은 입력전압을 부표 2 (5분이하)의 정격입력전압으로 해서 램프를 안정된 점등상태로 한 다음 스위치 s1을 개로시켜 소등하고 즉시 s1을 폐로시킨 다음 램프가 재차 시동할 때까지의 시간을 측정한다.

9.2.7 초특성

램프전압, 램프전류, 램프전력 및 전광속은 입력전압을 부표3의 정격입력전압으로 하여 특성이 거의 일정하게 된 다음 측정한다.

10. 검사

10.1 검사항목

검사는 동일 시험품에 대해 다음 항목에 대해서 한다.

1. 구조, 겉모양 및 표시
2. 치수
3. 베이스 접착강도
4. 시동특성
5. 안정시간
6. 재시동시간
7. 초특성

10.2 검사개수 및 합격판정개수

검사개수 및 합격판정개수는 표2와 같다

검사항목	검사개수(n)	합격판정개수(c)	품질기준
ⅰ~ⅲ	5	0	4.1, 5, 6, 7, 및 12에 따른다.
ⅳ~ⅶ	5	1	4.2, 4.3, 4.4 및 4.5에 따른다

11. 제품의 호칭방법

제품의 호칭방법을 명칭 및 형식에 따른다.

[보기] 고압 나트륨 램프 NH150

12. 표시

램프에는 보기 쉬운 곳에 쉽게 지워지지 않는 방법으로 다음 사항을 표시한다.

(1) 형식
(2) 제조자명 또는 그 약호

13. 취급시 주의 사항

사용자가 적정한 상태에서 사용할 수 있도록 다음과 같은 취지의 주의 사항을 취급설명나 포장용기 등에 표시하여야 한다.

1. 램프는 유리제품이기 때문에 무리한 힘을 가하거나 흠을 내지 않도록 하여야 한다.
2. 램프는 지정된 각도 범위 내에서 사용할 것
3. 램프에 비나 물방울이 닿을 상태에서는 사용하지 말 것.
4. 램프는 적합한 안정기(종류, 정격램프전력, 정격전압 등)와 조합해서 사용하여야 한다.
5. 램프는 적합한 기구(정격램프전력, 종류)와 조합해서 사용하여야 한다.
6. 램프를 교환할 경우, 반드시 안정기의 특성을 확인하여 적합한 램프로 교환할 것

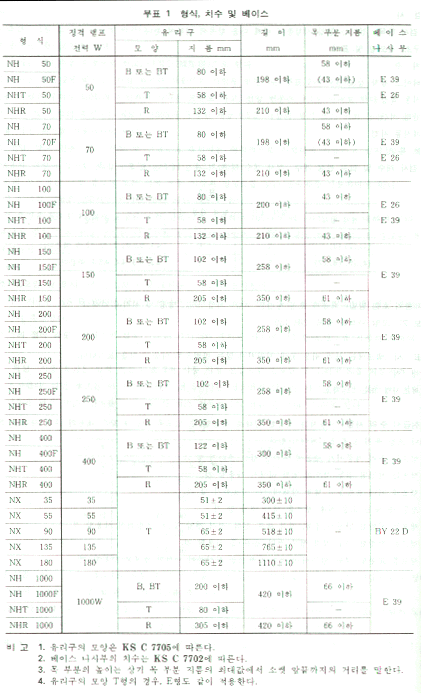

부표1 : 형식,치수 및 베이스

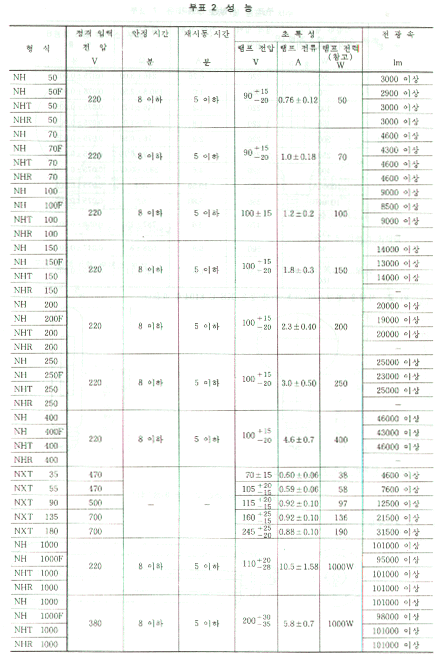

부표2 : 성능

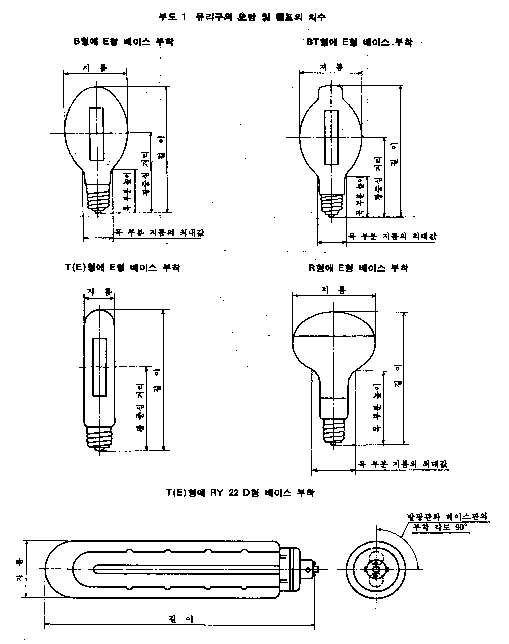

부도1 : 유리구의 모양 및 램프의 치수

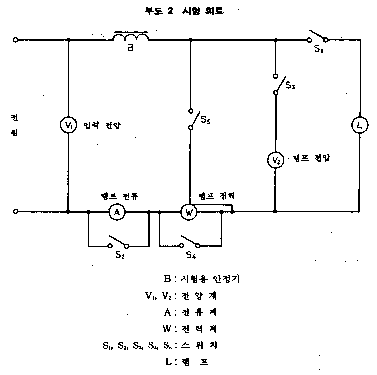

부도2 : 시험회로

부속서

1. 등기구에 대하여

등기구내에서 점등할 때의 램프전압과 나점등할 때의 램프전압의 차는 다음 수치 이하로 한다.

2. 시동기에 대하여

시동기를 설계할 때에는 관등회로에의 펄스 감쇠를 고려할 것.
