6. 계기용변성기

계기용변성기 일반사항

가. 개요

계기용 변성기란 전기계기 또는 측정장치와 함께 사용되는 전류 및 전압의 변성용기기로서 계기용 변류기와 계기용 변압기를 총칭하며, 전력설비가 제기능을 발휘할 수 있도록 선정에 주의하여야 한다.

나. 구조

	계측기에 적당한 전압이나 전류로 변화하여 계측기를 고 전압 회로에서 절연한다. 측정정확도가 향상된다. 사용시에 2차측 회로를 개방시키면 고 전압이 발생되어 위험하게 되며 계기를 소손할 우려가 있다.

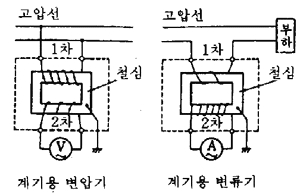

계기용변성기의 구조

다. 특성

1. 계기용 변성기의 계급

계기용 변성기의 정확도를 나타내는 것으로 정격부담하에서 정격 주파수의 정격전류 또는 정격전압을 가했을 때의 비오차의 한도를 나타낸다.

계 급	호칭	중요 용도
0.1급	표준용	계기용 변성기 시험용의 표준기 또는 특별 정밀계측용.
0.2급	표준용	계기용 변성기 시험용의 표준기 또는 특별 정밀계측용.
0.5급	일반 계기용	정밀 계측용
1.0급		보통 계측용, 배전반용
3.0급		배전반용

2. 최고전압

최고전압은 규정조건하에서 특성을 보증할 수 있는 통상 발생하는 최고의 회로전압을 말한다.

공칭전압㎸	최고전압㎸	공칭전압㎸	최고전압㎸
3.3	3.45	33	34.5
6.6	7.2	66	72.5
11	11.5	77	80.5
13.2	13.8	110	115
16.5	17.25	132	138
22	25.8	154	170

★ 22㎸ 계통에 22.9㎸계통 포함.

라. 내선규정에서 정한 시설기준

보호계전기용 변성기는 관통형 영상변류기를 제외하고 고압회로에는 몰드형(옥내용)일 것.
특별고압회로에는 몰드형(옥외용) 또는 유입형을 사용할 것.
책임분계점으로부터 주 차단장치까지의 사이에는 지락보호계전기용 변성기. 주차단장치 개폐상태표시용 변성기, 주차단장치 조작용 변성기, 및 전력수급계기용 이외의 계기용변성기를 설치하지 말 것.

[표] 계약 최대전력에 따른 MOF의 1차측 정격용량 기준표(한국전력 기준)-과거값임.->현재적용값은 아래 표4-1을 참조하세요

종별	단상 3선식		3상3선식		3상4선식			3상3선식			CT 1차 용량 (A)
기준전압 (kV)	3	6	3	6	3	6	12	20	60	40
실제전압 (kV)	3.3	6.6	3.3	6.6	3.3/5.7	6.6 / 11.4	13.2 / 22.9	22	66	154
계 약 최 대 전 력 기 준 (kW)	15	30	26	52	45	90	180	173	519	1,211	5
	30	60	52	104	90	180	360	346	1,058	2,422	10
	45	90	78	156	135	270	540	519	1,567	3,633	15
	60	120	104	208	180	360	620	692	2,076	4,844	20
	90	180	156	312	270	540	1,080	1,038	3,114	7,266	30
	150	300	260	520	450	900	1,800	1,130	5,190	12,110	50
	225	450	390	780	675	1,350	2,700	2,595	7,780	18,165	75
	300	600	520	1.040	900	1,800	3,600	3,460	10,380	24,220	100
	450	900	780	1,560	1,350	2,700	5,400	5,190	15,570	36,330	150
	600	1,200	1,040	2,080	1,500	3,600	7,200	6,920	20,760	48,440	200
	750	1,500	1,300	2,600	3,500	4,500	9,000	8,650	25,950	60,550	250
			1,560	3,120	2,700	5,400	10,800	10,380	31,140	72,660	300
										96,994	400
										121,244	500

[주]

1. CT의 2차 전류는 5A를 표준으로 하며 일차 전류 용량은 표준 규격이다.

2. 사용 전력량의 계량은 전력량계의 오차와 변성기의 합성오차를 합한 종합 오차에 영향을 받으며,
또한, 이들 기기의 오차는 1차전압, 전류, 사용부담, 역률, 주파수 등에 따라 변동된다.

3. 전력량계의 용량이 자가용 수용가의 부하용량에 비하여 너무 크거나 너무 적으면 과부하에 의하여 소손되거나 평상시 특성이 나쁜 경부하에서 회전하게 되므로 계기용량은 최대 사용전류의 70∼100%에 들도록 하는 것이 바람직하다.

4. 자가용 수용가의 평상시 부하전류는 전력량계 및 변성기의 오차 보증한도(규정오차)이내가 되도록 아래의 범위에 들도록 하여야 한다.

규정오차를 보증하는 전류, 전압 등의 변화범위(KSC 1707 및 1209)

변성기(MOF) : 정격1차 전류의 5∼120%
정격1차 전압의 90∼ 110%

전력량계(WHM, DM 등) : 정격 전류의 10∼120%
다만, 전력량계의 가동전류(정밀급)는 정격전류의 0.25 (12.5VA) 이다.

5. 위 표의 CT용량 1차전류도 아래의 계산에 의한 것이다.

단상의 경우 Ip[A] = 계약 최대전력(W)/기준전압(V)
3상 3선식의 경우 Ip[A] = 계약최대전력(W)/(√3·기준전압)
3상 4선식의 경우 Ip[A] = 계약최대전력(W)/(√3·기준전압)
이들 식에 의하여 계산한 최대 부하전류가 CT의 1차측 정격전류 규격보다 커서 규격에 맞지 아니할 때는 바로 위의 규격의 것을 택한다.

[표 4-1] 계기용변류기 선정표

계 약 전 력 (k변압기설비 공동이용고객)							CT용량 (1차측) A
단상 2선	삼상 3선				삼상 4선
6,600V	6,600V	22,000V	66,000V	154,000V	22,900V	345,000V
30	51	171	514	1,200	178	2,689	5
59	103	343	1,029	2,401	357	5,378	10
89	154	514	1,543	3,601	535	8,067	15
119	206	686	2,058	4,801	714	10,756	20
178	309	1,029	3,087	7,202	1,071	16,134	30
238	412	1,372	4,115	9,602	1,428	21,512	40
297	514	1,715	5,144	12,003	1,785	26,890	50
446	772	2,572	7,716	18,005	2,677	40,335	75
594	1,029	3,429	10,288	24,006	3,570	53,780	100
891	1,543	5,144	15,433	36,009	5,355	80,670	150
1,188	2,058	6,859	20,577	48,012	7,140	107,560	200
1,485	2,572	8,574	25,721	60,016	8,924	134,450	250
1,782	3,087	10,288	30,865	72,019	10,709	161,341	300
2,376	4,115	13,718	41,154	96,025	14,279	215,121	400
2,970	5,144	17,147	51,442	120,031	17,849	268,901	500
3,564	6,173	20,577	61,730	144,037	21,419	322,681	600
4,455	7,716	25,721	77,163	180,047	26,773	403,351	750
4,752	8,231	27,436	82,307	192,050	28,558	430,241	800
5,940	10,288	34,295	102,884	240,062	35,698	537,802	1,000
7,128	12,346	41,154	123,461	288,075	42,837	645,362	1,200
8,910	15,433	51,442	154,326	360,093	53,546	806,703	1,500
11,880	20,577	68,589	205,768	480,124	71,395	1,075,604	2,000
17,820	30,865	102,884	308,651	720,187	107,093	1,613,405	3,000
23,760	41,154	137,178	411,535	960,249	142,790	2,151,207	4,000

주1) 3,300V는 6,600V의 1/2배, 5,700V는 22,900V의 1/4배 계약 전력을 적용함

주2) 154kV 3상 4선식 공급시에는 3상 3선식 공급시와 동일치를 적용함

주3) 본 용량표는 역률 90%를 기준으로 산정한 것임

전력수급계량장치

1) 전기계기의 정밀등급

전기계기 및 동 부속장치는 원칙적으로 다음 표에 정한 정밀등급 이내의 것을 사용한다.

[표] 전기계기의 정밀등급

계약전력 별	계량방식 별	전기계기	조합 변성기
계 약 전 력 500kw 미 만 수 용 가	전력량 계	2,0 급 (보통 전력량 계)	0,5 급
계 약 전 력 500kw 미 만 수 용 가	최대수요 전력계 부 전력량 계	1.0 급 (정밀전력량 계 )	0.5 급
계 약 전 력 500kw이 상 10,000kw 미 만 수 용 가		1.0 급 (정밀전력량 계)	0.5 급
계약전력 10,000kw 이상 수용가		1.0 급 (특별 정밀 전력량 계)	0.3 급

2) 전기계기의 설치기준

산업용 전력(을) 수용가에 대하여는 시간대 구분계기를 설치한다.
최대수요전력을 측정할 수 있는 계기(이를 "최대수요 전력계"라 한다)는 15분계의 누산형으로 한다.
고압 또는 특별고압으로 전기를 공급받는 수용가에 대하여는 역률계산을 위하여 무효전력량 계를 설치한다. 다만, 계약전력 300kw이상 수용가에 대하여는 주간시간에만 계량하기 위하여 타임스위치가 있는 무효 전력량계 및 전력량계를 설치한다.
