부식(腐蝕) 일반사항

가. 정의

나. 부식의 종류

다. 부식방지 대책

    2. 방식의 대표적인 방법

    2-1. 방식 피복

    매설되는 금속 표면에 내구성,내수성이 우수한 폴리에틸렌 라이닝, 수지 라이닝 등의 재료로 피복하는 것으로서, 공사 중의 손상 또는 경년열화로 피복에 결함이 생기면 오히려 부식이 빨라진다.

    2-2. 환경의 개선

    매설 배관 주변을 고 저항율의 재료(모래 등)로 치환하여 매트로 부식을 해소하는 방식.

    2-3. 전기방식

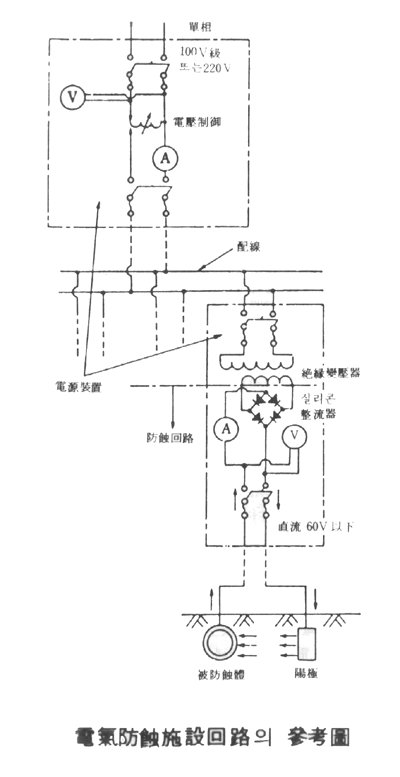

    전기방식은 異種금속 접속에 의한 방법, 대지귀로 전류에 의한 방법이 있으며, 전기방식이란 전위차를 이용하여 피 방식체(매설배관 등)를 음극화하여 부식을 방지하는 방법이다. 전기방식시설은 절연변압기를 사용하고 그 전원장치(절연변압기/정류기/개폐기/누전차단장치/)는 교류 1000V의 시험전압을 연속적으로 1분간 가하여 견디는 절연내력을 가진 것으로서 1차측 전압은 저압이고 2차측 사용전압은 60V이하로 제한되어있다.(기타상세 설계시공시 고려사항 기술기준 참고)

    2-3-1. 이종금속 접속에 의한 방식 대책

    2개의 금속체 사이에 중간정도의 부식전위를 가진 금속체를 삽입하는 방법

    예1) 알루미늄 부스덕트와 동 부싱연결시 - 주석도금

    예2) 데르밋 용접에 의한 두 금속의 혼합으로 인한 합금.

    2-3-2. 대지 귀로전류에 의한 전기방식

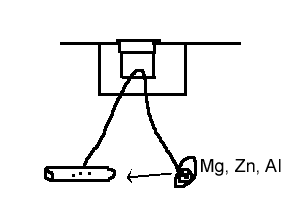

    2-3-2-1 유전양극 법
    • 흙 속에 양극(Mg, Zn, cl 등)을 설치하고 양극과 피 방식장치를 전선으로 이어 양극과 피 방식물 사이의 전지 작용으로 피 방식물측에 방식전류를 공급하는 방식.
    • 양극의 재료
      - 저 저항율의 흙 : Zn 합금, Al 합금
      - 고 저항율의 흙 : Mg 합금



    2-3-2-2. 외부전원 법


    • 직류전원장치의 양극을 지중에 매설된 양극에 접속하고 음극을 피 방식물에 접속하여 방식전류를 공급하는 방식.
    • 장거리 관로 방식에 적용된다.


    2-3-2-3. 선택배류 법


    • 전철 레일 전위보다 양극 지점에서 피 방식물과 접속하여 전식을 방지하는 방법으로 매설관과 레일을 직접 연결시 레일에서 매설관으로 전류가 역류하는 것을 방지하기 위해 선택배류기를 설치한다.(매설관이 귀선(歸線)보다 높은 전위일 때만 통전되고 역의 경우에는 통전을 저지하는 방법)

    선택배류법 "예"

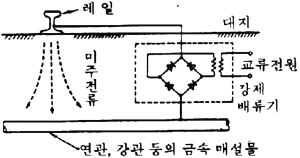

    2-3-2-4. 강제 배류 법


    •  선택배류 법과 외부 전원법을 합성한 것으로 선택배류가 가능한 때에는 선택배류기가 작동하고 레일의 전압이 높아 선택배류가 불가능한 경우에는 레일을 양극으로 하는 직류전원장치가 작동하여 외부전원을 공급하는 방식.



라. 기타



전기설비 기술기준
