가요전선관공사 일반사항

가. 개요

나. 전선관의 구조

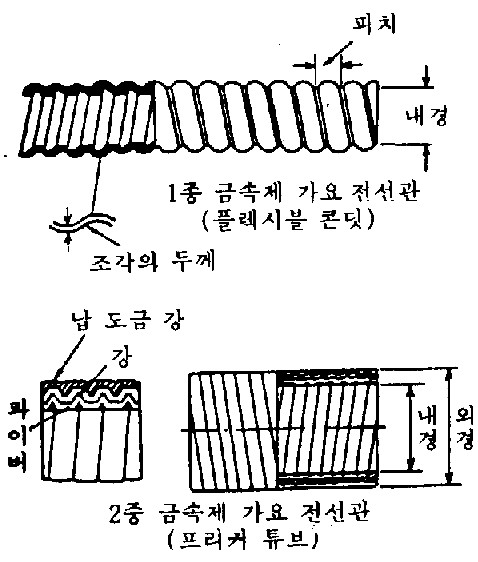

  1. 전선관의 구조

    • 종류 (KSC-8422)
      - 1종 금속제 가요전선관
      - 비닐피복 1종금속제 가요전선관
      - 2종 금속제 가요전선관
      - 비닐피복 2종 금속제 가요전선관
    • 1종 : 아연도금한 세로 방향의 파상으로 성형하고 나선형으로 감은 것.
    • 2종 : 관벽에 압 도금을 한 동대 또는 강애의 파이버의 3중 구조로 되어 있어 기계적 강도가 1종 보다 우수하다.(방수구조의 것)
    • 금속제 가요전선관 및 박스 기타 부속품은 전기용품 안전관리법의 적용을 받는 것으로서 1종금속제가요전선관은 두께 0.8mm 이상의 것일 것.



다. 설계 시공시 고려사항

  1. 전선은 절연전선을 사용하고 전선은 지름 3.2㎜(알루미늄 4㎜)를 초과하는 경우에는 연선일 것
    단, 1m정도의 단관에 넣는 것은 그러하지 아니하다.
  2. 금속관 내에서는 전선의 접속점을 만들지 아니할 것
  3. 시설장소의 제한
    - 금속제 가요전선관은 외상을 받을 장소에 시설하지 않을 것(단 방호조치를 한 것은 제외)
    - 1종금속제 가요전선관은 노출장소 또는 점검가능한 은폐장소로서 건조한 장소에서 사용하는 것에 한하여 사용할 수 있다(옥내배선의 사용전압이 400V 이상인 경우에는 전동기에 접속하는 부분으로서 가요성을 필요로 하는 부분에 한한다)
  4. 배관
    - 단구는 매끈하여 전선의 손상우려가 없을 것
    - 2종 금속제가요전선관의 곡률반지름은 관을 시설하고 제거하는 것이 자유로운 경우 관의 안지름의 3배이상 / 부자유하거나 불가능한 경우 안지름의 6배 이상으로 할 것.
    - 1종 금속제 가요전선관의 곡률반지름은 관 안지름의 6배 이상으로 할 것.
    - 날카로운 밴드를 사용하지 않을 것.
    - 관 및 부속품은 기계적 전기적으로 완전하게 연결하고 적당한 방법으로 조영재에 지지하여야 한다
    - 관 상호의 접속은 커플링으로 하여야 한다.
    - 관과 박스 또는 캐비닛과의 접속은 접속기로 하여야 한다
    - 가요전선관과 금속관 금속몰드 등과 연결시에는 적당한 구조의 커플링, 접속기 등을 사용하고 양자를 전기적/기계적으로 완전하게 접속하여야 한다.
    - 새들 등으로 관을지지하는 경우에는 다음 표에 의하고, 부득이한 경우에는 지지하지 않을 수 있다
    [표]지지점간의 거리

    시설의 구분

    지지점 간의 거리 m

    조영재의 측면 또는 下面에 수평방향으로 시설한 것

    1 이하

    사람이 접촉될 우려가 있는 것

    1 이하

    금속제 가요전선관 상호 및 금속제 가요전선관과 박스 기구와의 접속개소

    접속개소에서 0.3 이하

    기타

    2 이하



  1. 접지
    - 사용전압 400V 미만인 경우 관 및 부속품은 제3종접지공사(길이 4m이하 제외)
    - 사용전압 400V 이상의 경우 관 및 부속품은 특별 제3종접지공사(사람이 접촉될 우려가 없게 시설하는 경우 제3종접지공사)
    -1종 금속제가요전선관에는 지름 1.6mm 이상의 나 연동선을 배관의 전장에 걸쳐서 첨가하여 나 연동선과 1종금속제가요전선관과를 양단에서 전기적으로 완전하게 접속하여야 한다(길이 4m 이하인 경우 제외)
     - 기술기준 215조 : 저압옥내배선과 약전류 전선등  또는 관과의 접근 또는 교차에 의한 접지
  2. 교류회로에서는 1회로의 전선을 동일관 내에 넣는 것을 원칙으로 한다(전자적 평형상태로 할 것)
  3. 교류회로에서 전선을 병렬로 사용하는 경우에는 관내에 전자적 불평형이 생기지 아니하도록 시설하여야 한다.
  4. 관 및 부속품의 녹방지를 위해 나사내기 등의 원인으로 인한 부식우려의 경우에는 방청도료를 칠하는 등으로 보호하여야 한다.
  5. 아우트렛 박스류
     - 조명기구/콘센트/점멸기 등의 부착위치에는 아우트레트박스,콘크리트박스,스위치박스 등을 설치하여야 한다(단 노출된 장소 인하배선의 말단 또는 이와 유사한 경우에는 목대를 사용할 수 있다)
    - 충분한 용적을 가지는 것을 선정하여야 한다
    - 아우트레트 박스에는 덮개를 부착한다.
    - 박스의 불필요한 구멍은 적당한 방법으로 막는다.
  6. 풀박스 및 접속함
     - 박스는 점검할 수 있도록 설치할 것
    - 점검 및 보수를 위한 충분한 공간이 있는 곳에 설치할 것
    - 박스내에 물이 스며들 수 없도록 하고 부득이한 경우 방수형을 사용한다
  7. 관단에 있어서의 전선의 보호
     - 관단은 전선을 보호하기 위해 부싱을 사용하고 매끈하게 할 것.단 금속관에서 애자사용배선으로 바뀌는 개소에는 절연부싱/터미널캡/엔드 등을 사용할 것.
    - 우선 외에서 수직배관의 상부에는 엔트랜스캡을 사용하고, 수평배관의 말단에는 터미널캡 또는 엔트랜스캡을 사용할 것.
  8. 습기 및 먼지의 방지
     금속관에는 배관 후 전선을 인입할 때까지 관내에 습기 및 먼지 등이 침입하지 아니하도록 조치하고 전선을 인입하기 前 적당한 방법으로 청소를 한다.
  9. 전선의 인입
     전선을 인입할 때 사용하는 윤활제는 전선에 유해하지 아니한 것이어야 한다
  10. 雨線外의 배관
     - 내부에 물이 스며들지 아니하도록 박스 또는 부속품은 나사형이나 방수형인 것을 사용하고 또한 필요에 따라 패킹 등을 부착할 것 / 관 상호의 접속부는 나사를 낸 커플링을 사용하고 광명단 등의 도전내수방청도료를 미리 칠하여 접속할 것
    - 내부에 물이 고이지 않도록 하고, 필요에 따라 배수방법을 고려할 것(U字 배관을 피할 것/배수구는 다른 어느 부위보다 낮을 것)
  11. 건축물에 대한 주의
     건축물의 강도를 저하시키지 아니하도록 다음의 사항을 고려한다
    - 조영재에 과대한 구멍 또는 틈을 내지 않을 것.
    - 지나치게 굵은 금속관을 사용하지 않을 것.
    - 콘크리트 슬라브 내에 매입하는 경우의 금속관 바깥지름은 슬라브 두께의 1/3 이내로 하는 것이 바림직하다.

라. 금속제가요전선관 및 부속품의 선정

  1. 관의 굵기 선정

    -     1종금속제가요전선관의 굵기는 후강전선관의 값을 사용한다
    - 2종 금속제가요전선관 굵기의 선정은 다음에 의한다
    ◆ 동일 굵기의 절연전선을 동일관 내에 넣는 경우의 2종금속제가요전선관의 굵기는 [표1]~[표2]에 따라 선정하여야 한다.
    ◆ 관의 굴곡이 적어 쉽게 전선을 끌어 낼 수 있는 경우는 전항의 규정에 관계 없이 동일 굵기로,
    8㎟ 이하에서는 [표]3, 기타의 경우는 [표5]~[표7]에 의하여 전선의 피복물을 포함한 단면적의 합계치가 관내 단면적의 48%이하가 되도록 할 수 있다.
    ◆ 전선의 굵기가 서로 다른 절연전선을 동일관 내에 넣는 경우의 합성수지관의 굵기는 [표5]~[표7]에 따라 전선의 피복절연물을 포함한 단면적의 총합계가 관내 단면적의 32% 이하가 되도록 선정하여야 한다

    [표1] 2종금속제 가요전선관의 굵기 선정

    전선의 굵기

    전    선    본    수

    단선
    ㎜

    연선
    ㎟

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    전선관의 최소 굵기 ㎜

    1.6
    2.0
    2.6
    3.2



    5.5
    8

    10
    10
    10
    12

    15
    17
    17
    24

    15
    17
    24
    24

    17
    24
    24
    24

    24
    24
    24
    30

    24
    24
    30
    30

    24
    24
    30
    38

    24
    30
    30
    38

    30
    30
    38
    38

    30
    30
    38
    38



    14
    22
    38

    15
    17
    24

    24
    30
    38

    24
    30
    38

    30
    38
    50

    38
    38
    50

    38
    50
    63

    38
    50
    63

    60
    50
    63

    50
    50
    63

    50
    63
    76



    60
    100
    150

    24
    30
    38

    42
    54
    70

    54
    54
    70

    54
    70
    82

    70
    70
    92

    70
    82
    92

    70
    82
    104

    82
    92
    104

    82
    92


    82
    104




    200
    250
    325

    38
    50
    50

    76
    76
    101

    76
    83
    101

    101
    101


    101



    101











    (주)전선 1본에 대한 숫자는 접지선 및 직류회선의 전선에도 적용한다

    [표3]최대전선본수(10본을 초과하는 전선을 넣는 경우)

    전선의 굵기

    2종 금속제 가요전선관 mm

    단선

    연선

    30

    38

    50

    63

    1.6
    2.0
    2.6
    3.2



    5.5
    8

    13




    21
    17
    14


    37
    30
    25
    18

    61
    49
    41
    29
