점검을 하기 위해서는 제약조건이 필요하며 제약조건과 점검에 대한 사항은 아래와 같다.
|
분류 |
문의개폐 |
카바류 분리 |
무정전 |
회로정전 |
모선정전 |
차단기인출 |
점검주기 |
|
일상순시점검 |
- |
- |
o |
- |
- |
- |
매일 |
|
o 2) |
- |
o |
- |
- |
- |
1회/월 |
|
|
정기점검 |
o |
o |
- |
o |
- |
o |
1회/6개월 |
|
o 3) |
o |
- |
o |
o |
o |
1회/3년 |
|
|
일시점검 |
o |
o |
- |
o |
o |
o |
- |
|
[주] 1) 점검주기는 대상기기의 환경조건,운전조건,설비의
중요성,경과년수 등에 의하여 영향을 받기 때문에 상기에 표시된
점검주기와 대상기기의 점검주기를 고려하여 산정한다. |
|||||||

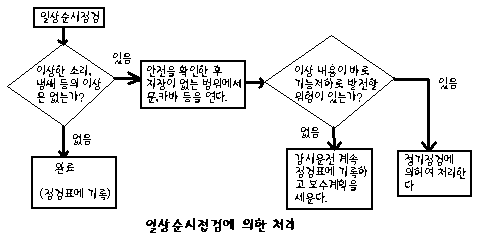

1. 일상순시점검
일상순시점검은 배전반의 기능을 유지하기 위한 일상점검을 말하며 아래의 서술된 요령으로 실시한다.
- 매일의 일상순시점검은 문을 열어 점검한다던가 카바를 해체한후 점검한다던가 하는 것이 아니고 이상한 소리,냄새,손상 등을 배전반 외부에서 점검항목의 대상항목에 따라 점검하는 것을 말하며
- 이상상태를 발견한 경우에는 배전반의 문을 열고 이상의 정도를 확인한다.
- 이상의 상태가 직접 운전을 하지 못할 정도로 전개되는 경우를 제외하고는 이상상태의 내용을 기록하여 정기점검시에 운영한다.
1-1. 일상순시 점검사항
일상순시점검은 아래요령에 의해 실시하고 아래 사항중 절연물의 청소, 볼트조임의 보강 등 특히 중요한 사항은 처리항목에 표기한다.
1-1-1. 배전반
|
대상 |
점검개소 |
목적 |
점검내용 |
|
외함 |
외부 문,외함 |
볼트조임이완 |
뒷카바 등의 볼트의 조임이 이완되던가 바닥에 떨어진 것은 없는가 |
|
손상 |
문의 개폐상태는 이상이 없는가? |
||
|
소리 |
볼트류 등의 조임이 이완되어 진동하는 소리는 없는가? |
||
|
오손 |
점검창 등이 오손되어 내부가 잘 보이지 않는가? |
||
|
명판 |
손상 |
조임이 이완되어 떨어진다거나 파손 및 선명하지 못한 부분은 없는가? |
|
|
인출기구 |
위치 |
인출기기의 접속위치 및 단로위치는 정확한가? |
|
|
반출기구 |
위치 |
적당한 위치에 놓여 있는가? |
|
|
모선 및 지지물 |
모선전반 |
소리 |
볼트류의 조임이 이완되어 진동음은 없는가 |
|
냄새 |
코로나방전 또는 과열에 의한 이상한 냄새는 나지 않는가 |
||
|
주회로 인입 및 인출부 |
폐쇄모선의 접속부 |
소리 |
볼트류의 조임이 이완되어 진동음은 없는가 |
|
부싱 |
손상 |
균열,파손은 없는가 |
|
|
소리 |
코로나방전에 의한 이상한 소리는 없는가 |
||
|
케이블 단말부 및 접속부,케이블관통부 |
소리 |
볼트류의 조임이 이완되어 진동음은 없는가 |
|
|
냄새 |
코로나 방전 또는 과열에 의한 이상한 냄새는 없는가 |
||
|
손상 |
케이블 막이판의 탈락 또는 간격의 벌어짐은 없는가 |
||
|
소동물 |
침입의 흔적은 없는가 |
||
|
제어회로의 배선 |
배선전반 |
손상 |
가동부 등에 연결되는 전선의 절연피복 손상은
없는가 |
|
냄새 |
과열에 의한 냄새는 없는가 |
||
|
단자대 |
외부일반 |
조임의 이완 |
조임부의 이완은 없는가 |
|
손상 |
절연물 등의 균열,파손은 없는가? |
||
|
접지 |
접지단자 |
손상 |
접지선의 부식 또는 단선은 없는가 |
|
표시 |
표시부착물은 제대로 인가? |
1-1-2. 내장기기 및 부속기기
|
대상 |
점검개소 |
목적 |
점검내용 |
|
주회로용 차단기 |
외부일반 |
소리 |
코로나방전 등에 의한 이상한 소리는 없는가 |
|
냄새 |
코로나방전 또는 과열에 의한 이상한 냄새는 없는가 |
||
|
누설 |
GCB의 경우 가스누설은 없는가 |
||
|
개폐표시기 |
지시표시 |
표시는 정확한가 |
|
|
개폐도수계 |
표시 |
기계적인 수명회수에 도달하여 있지 않은가 |
|
|
배선용차단기 |
외부일반 |
냄새 |
과열에 의한 이상한 냄새는 없는가 |
|
조작장치 |
표시 |
동작상태를 표시하는 부분이 잘 보이는가 |
|
|
단로기 |
외부일반 |
소리 |
코로나 방전에 의한 이상한 소리는 없는가 |
|
냄새 |
코로나방전 또는 과열에 의한 이상한 냄새는 없는가 |
||
|
누설 |
절연유를 내장한 부하개폐기의 경우 기름의 누설은 없는가? |
||
|
개폐표시기 |
지시표시 |
표시상태는 정확한가 |
|
|
변성기 |
외부일반 |
소리 |
코로나 방전에 의한 이상한 소리는 없는가 |
|
냄새 |
코로나 방전에 의한 이상한 냄새는 없는가 |
||
|
변압기 |
외부일반 |
소리 |
코로나 등에 의한 이상한 소리는 없는가 |
|
냄새 |
코로나 방전 또는 과열에 의한 이상한 소리는 없는가 |
||
|
누설 |
절연유의 누설은 없는가 |
||
|
온도계 |
지시표시 |
지시는 소정의 범위내에 들어있는가? |
|
|
유면계 |
지시표시 |
유면은 적당한 위치에 있는가 |
|
|
주회로용 |
외부일반 |
손상 |
퓨즈통, 애자등의 균열,파손,변형은 없는가 |
|
소리 |
코로나 방전에 의한 이상한 소리는 없는가 |
||
|
냄새 |
코로나방전 또는 과열에 의한 이상한 소리는 없는가 |
||
|
용단표시장치 |
지시표시 |
용단표시장치는 동작되어 있지 않은가 |
|
|
피뢰기 |
외부일반 |
소리 |
코로나방전에 의한 이상한 소리는 없는가 |
|
중성점접지저항기 |
외부일반 |
냄새 |
코로나방전에 의한 이상한 냄새는 없는가 |
|
전력용 |
외부일반 |
손상 |
온도상승에 의한 외함의 변형은 없는가 |
|
소리 |
코로나 방전에 의한 이상한 소리는 없는가 |
||
|
냄새 |
코로나방전 또는 과열에 의한 이상한 소리는 없는가 |
||
|
누설 |
절연유가 있는 경우 절연유의 누설은 없는가 |
||
|
지시계기 |
외부일반 |
손상 |
카바는 깨어져 있지 않은가 |
|
지시표지 |
지시표시 |
지시표시는 정상인가 |
|
|
기록부기록지 |
기록 |
잉크가 나오지 않는다던가 기록이 스쳐지나가지는 않는가 |
|
|
기록지의 감겨있는 상태 |
기록지의 감겨져 있는 상태는 바른가 |
||
|
잔량 |
기록지의 교환날자를 확인할 것 |
||
|
계전기 |
외부일반 |
손상 |
카바는 깨어져 있지 않은가? |
|
동작표시기 |
지시표시 |
표시상태가 정상인가 |
|
|
조작개폐기 |
외부일반 |
지시표시 |
손잡이 등의 상태표시는 정상인가 |
|
표시등 |
외부일반 |
손상 |
표시등 캡의 단락 및 파손은 없는가 |
|
변색 |
과열에 의한 변색은 없는가 |
||
|
시험용단자 |
외부일반 |
손상 |
절연부의 균열,파손은 없는가 |
|
고압전자 |
외부일반 |
소리 |
코로나 방전 등에 의한 이상한 소리는 없는가 |
|
냄새 |
코로나방전 또는 과열에 의한 이상한 냄새는 없는가 |
||
|
개폐표시기 |
지시표시 |
표시상태는 정상인가 |
|
|
저압전자 |
외부일반 |
소리 |
철심부에 먼지 등이 부착되어 이상한 소리가 나지 않는가 |
|
냄새 |
과열에 의한 이상한 냄새는 없는가 |
||
|
부속기기 |
조명등 |
동작 |
점멸은 확실한가 |
|
콘센트 |
손상 |
절연물 등의 균열,손상은 없는가 |
|
|
냉각팬 |
동작 |
운전상태에 이상은 없는가 |
2. 정기점검
정기점검은 배전반의 기능을 확인하고 유지하기 위한 계획을 수립하여 점검하는 것을 말하며
- 원칙적으로 정전을 시키고 무전압 상태에서 기기의 이상상태를 점검하고 필요에 따라서는 기기를 분해해서 점검을 실시한다.
- 모선을 정전하지 않고 점검을 하여야 할 경우에는 안전사고가 일어나지 않도록 주의하여야 한다.
2-1. 정기점검사항
일상순시점검은 아래요령에 의해 실시하고 아래 사항중 절연물의 청소, 볼트조임의 보강 등 특히 중요한 사항은 처리항목에 표기한다.
2-2-1. 배전반
|
대상 |
점검개소 |
목적 |
점검내용 |
|
외함 |
외부일반 |
볼트의 |
볼트류의 조임이완 및 바닥에 떨어져 있지 않은가 |
|
손상 |
패킹류의 열화 손상은 없는가 |
||
|
오손 |
반내에 비 등이 침입 또는 결로가 일어난 흔적이 없는가 |
||
|
환기 |
환기구의 필터 등이 떨어져 있지 않은가 |
||
|
설치 |
바닥의 이상침하 또는 隆起(융기)에 의한 경사 및 비뚤어짐은 없는가 |
||
|
문 |
볼트의 조임이완 |
경첩,스토퍼 등의 볼트의 조임이완은 없는가 |
|
|
동작 |
손잡이는 확실히 동작하는가 |
||
|
격벽 |
볼트의 조임이완 |
볼트류의 조임이완 및 바닥에 떨어져 있지 않은가 |
|
|
손상 |
변형 또는 파손은 없는가 |
||
|
주회로단로부 |
볼트의 조임이완 |
볼트류의 조임이완 및 바닥에 떨어져 있지 않은가 |
|
|
손상 |
붓싱,전선 등이 파손,단서 및 변형은 없는가 |
||
|
접촉 |
접촉상태는 양호한가 |
||
|
변색오손 |
도체의 과열에 의한 변색은 없는가 |
||
|
배전반 |
제어회로 |
볼트의 조임이완 |
가동,고정측의 볼트조임의 이완은 없는가 |
|
손상 |
플러그,전선 등의 파손,단선,변형 등은 없는가 |
||
|
접촉 |
접촉상태는 양호한가 |
||
|
Shutter |
손상 |
볼트류의 조임이완에 의한 변형 및 바닥에 떨어져 있지는 않은가 |
|
|
동작 |
동작은 확실한가 |
||
|
리미트스위치 |
손상 |
레바 또는 본체의 파손,변형은 없는가? |
|
|
인출기구 |
볼트의 조임이완 |
볼트류의 조임이완 및 바닥에 떨어져 있지 않은가 |
|
|
손상 |
레일 또는 스토퍼의 변형은 없는가 |
||
|
동작 |
인출기기가 정해진 위치에 이동하는가 |
||
|
기구조작 |
볼트의 조임이완 |
볼트류의 조임이완 및 바닥에 떨어져 있지 않은가 |
|
|
동작 |
동작은 확실한가 |
||
|
명판과 표시물 |
손상 |
볼트류의 조임이완 및 바닥에 떨어져 있지 않은가 |
|
|
오손 |
먼지 등의 부착 또는 오손에 의하여 잘보이지 않는 부분은 없는가 |
||
|
모선 및 지지물 |
모선전반 |
볼트의 조임이완 |
볼트류의 조임이완 및 바닥에 떨어져 있지 않은가 |
|
손상 |
애자 등의 균열,파손,변형은 없는가 |
||
|
변색 |
과열에 의한 접속부 또는 절연물의 변색은 없는가 |
||
|
애자,붓싱 |
손상 |
애자류의 균열,파손,변형은 없는가 |
|
|
변색 |
과열에 의한 절연물의 변색은 없는가 |
||
|
오손 |
이물이나 먼지 등이 부착되어 있지 않은가 |
||
|
프렉시블모선 |
손상 |
단선이나 꺽여져 있는 부분은 없는가 |
|
|
변색 |
표면에 특이할 만한 변색은 없는가 |
||
|
주회로인입,인출부 |
폐쇄모선의 접속부 |
볼트의 조임이완 |
볼트류의 조임이완 및 바닥에 떨어져 있지 않은가 |
|
손상 |
옥외용의 패킹류의 열화는 없는가 |
||
|
변색 |
과열에 의한 접속부 또는 절여물의 변색은 없는가 |
||
|
붓싱 |
볼트의 조임이완 |
볼트류의 조임이완은 없는가 |
|
|
손상 |
절연물의 균열,파손은 없는가 |
||
|
변색 |
과열에 의한 접속부 또는 절연물의 변색은 없는가 |
||
|
오손 |
이물 또는 먼지의 부착은 없는가 |
||
|
케이블단말부 또는 접속부 |
볼트의 조임이완 |
볼트류의 조임이완은 없는가 |
|
|
손상 |
절연테이프 등이 벗겨져 손상은 없는가 |
||
|
콤파운드의 떨어짐 |
콤파운드 등이 떨어져 있지 않은가 |
||
|
오손 |
이물 또는 먼지의 부착은 없는가 |
||
|
배선 |
전선일반 |
볼트의 조임이완 |
접속부 등의 볼트 조임이완은 없는가 |
|
손상 |
가동부 등에 연결되는 전선의 절연피복의 손상은 없는가 |
||
|
변색 |
절연물의 과열에 의한 변색은 없는가 |
||
|
전선지지재 |
손상 |
배선닥트 속배선 밴드 등이 과열에 의한 손상은
없는가 |
|
|
오손 |
먼지 등이 부착되어 잘 보이지 않는 부분은 없는가 |
||
|
단자대 |
외부일반 |
볼트의 조임이완 |
단자부의 볼트조임의 이완은 없는가 |
|
손상 |
절연물의 균열,파손은 없는가 |
||
|
변색 |
과열에 의한 절연물의 변색은 없는가 |
||
|
오손 |
단자부의 오손 및 이물의 부착은 없는가 |
||
|
접지 |
접지단자 |
볼트의 조임이완 |
접속부에 볼트조임의 이완없이 확실히 접지되어 있는가 |
|
오손 |
단자부에 오손 및 이물이 부착되어 있지 않은가 |
||
|
장치일반 |
절연저항측정 |
절연저항치 |
주회로 및 제어회로의 절연저항은 설치시에 초기치와
측정조건을 기록하고 정기점검시 항목별로 기록한다. |
|
제어회로 |
회로의 정상동작 |
- 절환개폐기에 의한 확인 |
|
|
인터록 |
전기적 |
인터록 상호간을 제어회로에 따라서 조건을 만족하는가를 확인 |
|
|
동작확인 |
리미트스위치 등의 이상은 없는가 |
★ 절연저항을 측정시 전자기기 및 반도체 기기는 회로를 단락시킬 것.
2-2-2. 내장기기 및 부속기기
|
대상 |
점검개소 |
목적 |
점검내용 |
|
주회로용 차단기 |
외부일반 |
볼트의 조임이완 |
주회로 단자부의 볼트류의 조임이완은 없는가 |
|
손상 |
절연물 등의 균열,파손,변형은 없는가 |
||
|
변색 |
단자부 및 접촉부의 과열에 의한 변색은 없는가 |
||
|
오손 |
절연애자 등에 이물,먼지 등이 부착되어 있지 않은가 |
||
|
누설 |
MBB의 경우 진공도가 저하되지 않았는가 |
||
|
마모 |
접점의 마모는 어떤가(외부에서 판정할 수 있는부분) |
||
|
개폐표시기 |
동작 |
정상적으로 동작하는가 |
|
|
개폐도수계 |
동작 |
정상적으로 동작하는가 |
|
|
조작장치 |
손상 |
스프링 등이 녹이 발생하였던가 파손,변형은
없는가 |
|
|
주유 |
주유상태는 충분한가 |
||
|
저압조작회로 |
볼트의 조임이완 |
제어회로 단자부의 볼트류의 조임이완은 없는가 |
|
|
접촉 |
제어회로의 플러그의 접촉은 양호한가 |
||
|
배선용차단기 |
외부일반 |
볼트의 조임이완 |
단자부의 볼트류 조임이완은 없는가 |
|
손상 |
절연물 등의 균열,파손 및 변형은 없는가 |
||
|
변색 |
단자부 및 접촉부의 파열에 의한 변색은 없는가 |
||
|
오손 |
절연물에 이물 또는 먼지 등이 부착되어 있는가 |
||
|
조작장치 |
동작 |
개폐동작은 정상인가 |
|
|
지시표시 |
개폐표시는 정상인가 |
||
|
단로기 |
외부일반 |
볼트의 조임이완 |
주회로 단자부의 볼트조임이완은 없는가 |
|
손상 |
- 절연물 등의 균열,파손 및 변형은 없는가 |
||
|
변색 |
단자부의 접촉에 의한 변색은 없는가 |
||
|
오손 |
절연애자 등에 이물,분진 등이 부착되어 있지 않은가 |
||
|
누설 |
油 부하개폐기의 경우 절연유의 누설은
없는가 |
||
|
주접촉부 |
볼트의 조임이완 |
- 자력접촉의 경우는 스프링 등에 탄력성이 있는가 |
|
|
조작장치 |
접촉 |
접점이 거칠어지지는 않았는가 |
|
|
손상 |
기중부하개폐기의 경우 소호실에 이상은 없는가 |
||
|
동작 |
크램프 등 연결부는 정상인가 |
||
|
주유 |
주유상태는 충분한가 |
||
|
지시표시 |
개폐표시는 정상인가 |
||
|
저압조작회로 |
볼트의 조임이돤 |
단자부의 볼트조임 이완은 없는가 |
|
|
안전점검 |
동작 |
후크조작의 경우 단로기의 개로상태에서 crush는 확실한가 |
|
|
변성기 |
외부일반 |
볼트의 조임이완 |
단자부의 볼트조임 이완은 없는가 |
|
손상 |
절연물 등에 균열,파손,손상은 없는가 |
||
|
피뢰기 |
외부일반 |
방전흔적 |
내부 콤파운드의 분출, 밀봉금속뚜껑 등의 파손,팽창,섬락 등의 흔적은 없는가 |
|
중성점접지저항기 |
외부일반 |
볼트의 조임이완 |
단자부 볼트류의 조임이완은 없는가 |
|
손상 |
애자,절연물 등의 균열,파손 변형은 없는가 |
||
|
오손 |
애자 등에 이물질,먼지 등이 부착되어 있지 않은가 |
||
|
전력용 |
외부일반 |
볼트의 조임이완 |
단자부 볼트류의 조임이완은 없는가 |
|
손상 |
붓싱부의 균열,파손이나 외함의 변형은 없는가 |
||
|
변색 |
붓싱,단자부 등의 과열에 의한 변색은 없는가 |
||
|
오손 |
붓싱부의 이물,먼지등이 부착되어 있지 않은가 |
||
|
지시계기 |
외부일반 |
볼트의 조임이완 |
단자부의 볼트류의 조임이완은 없는가 |
|
손상 |
붓싱부의 균열,파손 및 외함의 변형은 없는가 |
||
|
오손 |
이물,먼지 등의 부착은 없는가 |
||
|
지시표시 |
영점조정은 잘되어 있는가 |
||
|
기계부 |
손상 |
스프링류의 녹발생,파손,변형은 없는가 |
|
|
동작 |
축수에 헐거음,편심은 없는가 |
||
|
부속기구 |
손상 |
분류기,배류기,보조CT 등의 소손단선은 없는가 |
|
|
기록부 |
동작 |
팬의 구동,기록지의 감김은 정상인가 |
|
|
기록지 |
잔량 |
잉크 기록지의잔량은 정상인가 |
|
|
계전기 |
외부일반 |
볼트의 조임이완 |
단자부의 볼트이완은 없는가 |
|
손상 |
패킹류의 떨어짐은 없는가 |
||
|
오손 |
이물,먼지 등의 부착은 없는가 |
||
|
검전부,도전부 |
손상 |
접점표면이 거칠어지지는 않았는가 |
|
|
접촉 |
접점의 접촉상태는 양호한가 |
||
|
기계부 |
동작 |
가동부의 회전장치,표시기 등의 동작복귀는 정상인가 |
|
|
정정부 |
볼트의 조임이완 |
정정탭은 흔들리지 않는가 |
|
|
정정 |
정정탭,정정레버 등은 정확한가 |
||
|
조작개폐기 |
외부일반 |
볼트의 조임이완 |
단자부의 볼트조임이완은 없는가 |
|
손상 |
절연물 등의 균열,파손,변형은 없는가 |
||
|
동작 |
개폐동작은 정상인가 |
||
|
지시표시 |
손잡이 등의 표시는 정상인가 |
||
|
접점부 |
손상 |
접점에 손상은 없는가 |
|
|
표시등 |
외부일반 |
볼트의 조임이완 |
단자부에 볼트의 조임이완은 없는가 |
|
동작 |
동작,점멸은 정상인가 |
||
|
부속저항기 |
변색 |
단자부 등에 과열에 의한 변색은 없는가 |
|
|
위치 |
발열부에 제어배선이 접근하여 있지 않은가 |
||
|
시험용단자 |
외부일반 |
헐거움 |
단자부에 헐거움은 없는가 |
|
접촉 |
접촉상태는 양호한가 |
||
|
손상 |
절연물 등에 균열,파손,변형은 없는가 |
||
|
제어회로용 저항기, 히타 |
외부일반 |
헐거움 |
단자부에 헐거움은 없는가 |
|
변색 |
단자부에 과열에 의한 변색은 없는가 |
||
|
위치 |
발열부에 제어배선이 근접하여 있지 않은가 |
||
|
고압전자 |
외부일반 |
헐거움 |
단자부에 헐거움은 없는가 |
|
손상 |
절연물 등의 균열,파손,변형은 없는가 |
||
|
변색 |
단자부 및 접촉부의 과열에 의한 변색은 없는가 |
||
|
오손 |
절연애자 등에 이물질이나 먼지 등이 부착되어 있지 않은가 |
||
|
누설 |
진공접촉기의 경우 진공도가 떨어져 있지 않은가 |
||
|
주접촉부 |
손상 |
접점이 거칠어지지는 않았는가 |
|
|
개폐표시기 |
동작 |
정상적으로 동작하는가 |
|
|
개폐도수계 |
동작 |
정상적으로 동작하는가 |
|
|
조작장표 |
손상 |
스프링 등에 녹발생,파손,변형은 없는가 |
|
|
동작 |
보조개폐기는 정상인가 |
||
|
주유 |
주유는 충분한가 |
||
|
저항조작회로 |
헐거움 |
제어회로 단자부에 볼트의 헐거움은 없는가 |
|
|
접촉 |
저압조작회로의 플러그읭 접촉은 양호한가 |
||
|
저압전자 |
외부일반 |
헐거움 |
단자부의 볼트류이완은 없는가 |
|
손상 |
절연물 등의 균열,파손,변형은 없는가 |
||
|
변색 |
단자부 및 접촉부의 과열에 의한 변색은 없는가 |
||
|
오손 |
절연물 등에 이물질이나 과열에 의한 변색은 없는가 |
||
|
주접촉부 |
오손 |
접점의 거칠어짐은 없는가 |
|
|
조작장치 |
동작 |
개폐동작은 정상인가 |
|
|
손상 |
스프링 등의 녹발생,파손,변형은 없는가 |
||
|
지시표시 |
개폐표시는 정상인가 |
||
|
제어회로용 퓨즈 |
외부일반 |
헐거움 |
단자부에 헐거움은 없는가 |
|
동작 |
용단되어 있지는 않은가 |
||
|
명판 |
적합성 |
지정된 형식,정격의 퓨즈가 사용되고 있는가 |
|
|
부속기기 |
냉각팬 |
동작 |
필터,환기구의 오손 및 떨어져 있지는 않은가 |
|
반외부속기기 |
인출장치 |
동작 |
동작은 확실한가 |
|
훅크봉,각종조작핸들,테스트플러그,제어점퍼, 전동공구, 시험상자, 기타 |
손상 |
심한 파손 및 변형은 없는가 |
|
|
예비품 |
표시등 |
손상 |
파손,균열,단선은 없는가 |
|
수량 |
소정의 수량이 있는가 |
||
|
기타 |
품목 |
각각의 제품별로 매히 예비품으로 확정한 수량과 예비품표와 비교한다. |
2-2-3. 정기점검에 의한 처리
|
구분 |
방법 및 유의점 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1. 청소 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
2. 볼트의 조임 |
모선의 접속부분은 아래 방법에 따라서 시행한다. 1.조임방법 조임의 경우에는 지정된 재료,부품을 정확히
사용하고 아래의 4가지 점에 유의한다. - 볼트의 크기에 맞는 토크렌치를 사용하여 규정된
힘으로 조인다.
2. 접속방법 - 볼트의 나사산이 너트위로 2산 이상 나오도록
한다. 3. 조임의 확인 조임토크가 부족할 경우 또는 조임작업을 하지 않은 경우에는 사고가 일어날 위험이 있기 때문에 토크렌치에 의하여 규정된 힘이 가해졌는지를 확인할 필요가 있으며 아래 그림에 의한 것처럼 낫트와 볼트에 확인표시를 한다.(출고시의 색깔과 다르게 구분할 것) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
3. 볼트조임 |
구조물을 볼트조임을 하는 경우 아래의 토크값을 참고한다.(단, 절연물의 경우는 제외한다)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
4. 절연물보수 |
가) 배전반 온도 20℃, 상대습고 65%, 반면 일괄
나) 주회로 차단기, 단로기(교류부하개폐기 포함) 절연저항의 참고치
다) 변성기 - 유입형의 경우
- 몰드형의 경우
라) 변압기 - 유입형
- 건식의 경우
마) 유입리액타 절연저항의 참고치(유온 40℃ 이하)는 단자일괄과 외함간에 100[㏁] 사) 전력용 콘덴서 직류 100V 가 없을 경우에는 1000V의 전압을
가하고 직편법 또는 1000V 이상의 절연저항계에 의하여 측정한다. 전선로단자 일괄과 외함간 100[㏁] |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
부품교환 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
3. 임시점검
일상순시점검 및 정기점검에 의하여 상세하게 점검할 경우가 발생되는 경우에 실시한다.
