메탈할라이드램프(metalhalide lamps) KSC-7607

1. 적용범위

이 규격은 발광관과 유리구가 일체로 된 조명용 메탈할라이드램프(이하 램프라 한다)에 대하여 규정한다.

[비고]
이규격중 ( ) 단위 및 수치는 국제 단위계(SI)에 따른 것으로 참고로 병기한 것이다. 또한 이규격의 관련규격은 다음과 같다.

KSB 5203 버니어 캘리퍼스
KSC 1303 지시전기계기
KSC 7702 전구류의 베이스 및 소켓
KSC 7705 전구류 유리관구의 형식표기방법
KSC 8008 조명용어
KSC 8109 메탈할라이드용 안정기
KSD 5201 동 및 동합급의 판 및 조

2. 용어의 정의

이 규격에서 사용하는 주된 용어의 정의는 KSC 8008에 따르는 외에 다음과 같다.

정격램프전력
램프에 표시된 램프전력
시동
램프의 주전극 사이에서 아크 방전이 개시하는 현상
안정시간
램프가 시동된 다음 규정된 정격 입력 전압으로 램프 전압이 안정된 상태로 될 때까지의 시간
재시동시간
램프전압이 안정된 상태에 있는 램프를 소등시킨 다음 , 즉시 규정한 정격입력전압을 가하여 램프가 재시동할 때까지의 시간
초특성
100시간 에이징한 램프의 램프전압, 램프전류, 램프전력, 전광속

3. 종류

종류는 형식에 따라 부표1과 같이 구분한다.또한, 형식은 다음 각 항에 따라서 표시한다.

1항

2항

3항

4항

5항

메탈할라이드를 나타내는 기호

유리구의 모양을 나타내는 기호

형광물질의 도포를 나타내는 기호

정격소비전력을 나타내는 수치

회로전압에 따른 구분

↓

MH : 메탈할라이드램프

무표시 : B, BT
관 형 : T

무표시 : 도포하지 않은 것
F : 도포한 것

175
250
400
1000

A : 220
B : 380

4. 성능

4.1 베이스 접착강도

베이스 접착강도는 9.2.(3)에 따라 시험하였을 때 표1의 값에 견디어야 한다.

[표1]

베이스	접착방법	비틀림모멘트(Nm)
E-39	접착제	5
	메커니컬	3
	석면	4

4.2 시동특성

시동특성은 9.2 (4)에 따라 시험하였을 때 시동되어야 한다.

4.3 안정시간

안정시간은 9.2 (5)에 따라 시험하였을 때 부표2 의 값에 적합하여야 한다.

4.4 재시동시간

재시동시간은 9.2 (6)에 따라 시험하였을 때 부표2의 값에 적합하여야 한다.

4.5 초특성

초특성은 9.2 (7)에 따라 시험하였을 때 램프전압 및 램프전류, 램프전력은 부표2의 값, 전광속은 부표2의 값의 80% 이상이어야 한다.

5. 구조

구조는 다음 각 항목에 적합하여야 한다.

발광관을 유리구 안에 견고하게 부착되어 있어야 한다.
베이스는 사용 중 헐거워지지 않도록 적당한 방법으로 부착하여야 한다.
베이스축에 대한 유리구 축의 경사는 3도 이하이어야 한다.

6. 모양 및 치수

모양 및 치수는 부표1 및 부도 1에 적합하여야 한다.

7. 겉모양

유리구 및 발광관에는 실용상 지장이 있는 홈, 그 밖의 결점이 없어야 한다.

8. 재료

재료는 다음 각 항에 따라야 한다.

발광관에는 수은과 아르곤, 그 밖의 적당한 가스가 봉입되어 있어야 한다.
베이스의 도전부는 KSD-5201에 규정된 황동 또는 이와 동등이상의 재료로 하고, 또한 절연부는 자기,유리, 알키드수지 등 충분한 절연 및 내열성을 갖는 재료를 사용하여야 한다.

9. 시험

9.1 시험조건

주위온도는 20~30℃로 한다.
시험회로는 부도2에 따르고 시험회로에 사용하는 시험용 안정기는 부표3에 따른다
전원을 주파수 60Hz의 사인파에 가까운 교류로 하고 전압의 변동은 ±1% 이내로 한다.
전압, 전류 및 전력의 측정에는 KSC 1303에 규정한 계급 0.5급 이상의 계기 또는 이와 동등이상의 정밀도를 가진 계기를 사용하여야 한다.
램프전압,램프전류, 램프전력, 전광속의 측정에는 원칙적으로 시험대에 사용하고 있지 않은 계기중 램프와 직렬로 접속한 계기는 모두 단락한다.
전광속의 측정에는 구형 광속계 또는 이와 동등이상인 정밀도의 광속계를 사용한다.
초특성 이외의 시험은 100시간 에이징에 앞서서 한다.
초특성의 측정은 KSC-8109에 규정된 적합 안정기를 사용하여 100시간 에이징을 한 램프에 대하여 한다.
다만, 에이징 중의 전원전압 변동은 그 안정기의 정격 입력전압의 ±6% 이내로 하고 온도 및 습도는 특별히 규정하지 않는다.
점등자세는 원칙적으로 베이스를 위로하여 점등한다.

9.2 시험방법

(1) 구조, 겉모양 및 표시

구조, 겉모양,표시는 육안으로 조사한다.

(2) 치수

치수는 KSB-5203에 규정한 버니어 캘리퍼스 또는 이와 동등 이상의 정밀도를 가진 측정 기구를 사용하여 측정한다.

(3) 베이스 접착강도

베이스 접착강도는 베이스와 유리구 사이에 표1의 비틀림 모멘트를 서서히 가해서 시험한다.

(4) 시동특성

시동특성은 시험전압을 부표3의 정격입력전압의 90%로 조정한 후 스위치 s1을 폐로시켜 시동하는지를 조사한다. 다만, 램프는 시험 전 5시간 이상 점등하지 않은채 방치시킨 것으로 한다.

(5) 안정시간

안정시간을 (4)의 시험 후 , 즉시 시동전압을 부표3의 정격 입력전압으로 조정하고 램프 전압이 일정한 상태로 될 때까지의 시간을 측정한다.

(6) 재시동시간

재시동시간은 입력전압을 부표3의 정격입력전압으로 램프를 안정된 점등상태로 한 다음 부도2의 스위치 s1을 개로시켜 소등하고 즉시 s1을 폐로시킨 다음 램프가 재차 시동할 때까지의 시간을 측정한다.

(7) 초특성

램프전압, 램프전류, 램프전력, 전광속은 입력전압을 부표3의 정격입력전압으로 하여 특성이 거의 일정하게 된 다음 측정한다.

10. 검사

10.1 검사항목

검사는 동일 시험품에 대해 다음 항목에 대해서 한다.

구조, 겉모양 및 표시
치수
베이스 접착강도
시동특성
안정시간
재시동시간
초특성

10.2 검사개수 및 합격판정개수

검사개수 및 합격판정개수는 표2와 같다

검사항목	검사개수(n)	합격판정개수(c)	품질기준
ⅰ~ⅲ	5	0	4.1, 5, 6, 7, 및 12에 따른다.
ⅳ~ⅶ	5	1	4.2, 4.3, 4.4 및 4.5에 따른다

11. 제품의 호칭방법

제품의 호칭방법을 명칭 및 형식에 따라 다음과 같이 한다.

[보기] MH 250A, MH 400B

12. 표시

램프에는 보기 쉬운 곳에 쉽게 지워지지 않는 방법으로 다음 사항을 표시한다.

(1) 형식
(2) 제조자명 또는 그 약호

13. 취급상 주의 사항

사용자가 적정한 상태에서 사용할 수 있도록 다음과 같은 취지의 주의사항을 취급설명서나 포장용기 등에 표시하여야 한다.

램프는 유리제품이기 때문에 무리한 힘을 가하거나 흠을 내지 않도록 하여야 한다.
램프는 지정된 점등 각도 범위 내에서 사용한다.
램프에 비나 물방울이 닿는 상태로 사용해서는 안 된다
점둥중 또는 소등직후 램프를 떼어내서는 안 된다.
램프는 적합한 안정기(종류, 정격램프전력, 정격전압, 주파수 등)와 조합해서 사용하여야 한다.
램프는 적합한 기구(정격램프전력, 종류)와 조합해서 사용하여야 한다.
램프를 교환할 경우에는 반드시 안정기의 특성을 확인하여 적합한 램프로 교환하여야 한다.

[부표1] 형식, 치수 및 베이스

형식＼구분	유리구		길이 mm	목부분 지름 mm	베이스
	모양	지름mm
MH 175	B 또는 BT	102 이하	258 이하	58 이하	E-39
MHF 175
MHT 175	T	58 이하
MH 250	B 또는 BT	102 이하	258 이하	58 이하
MHF 250
MHT 250	T	58 이하
MH 400	B 또는 BT	122 이하	300 이하	58 이하
MHF 400
MHT 400	T	58 이하
MH 1000	B 또는 BT	200 이하	420 이하	66 이하
MHF1000
MHT1000	T	80 이하

[비고] 1. 유리구의 모양은 KSC 7705에 따른다.
2. 베이스 및 나사부의 치수는 KSC 7702에 따른다
3. 유리구의 모양이 T형인 경우 E형도 같이 적용한다.

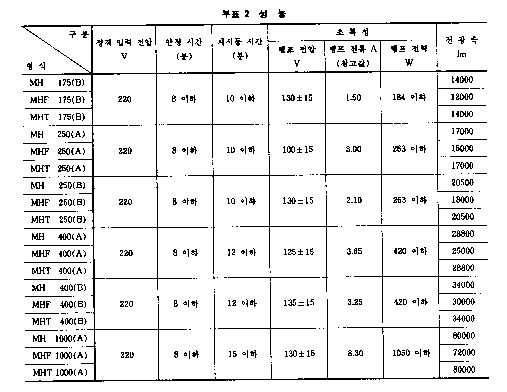

[부표2] 성능

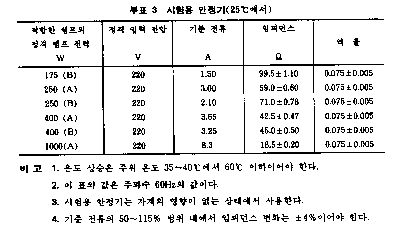

[부표3] 시험용안정기(25℃에서)

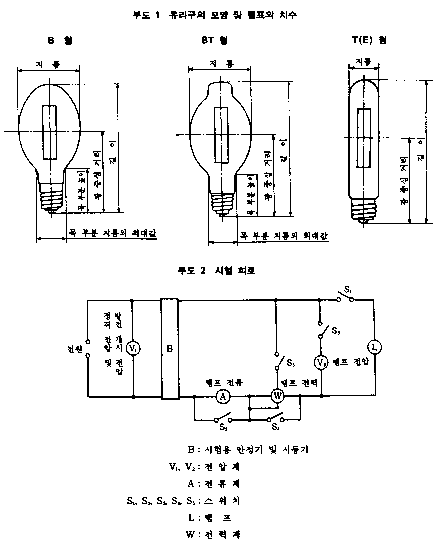

[부도 1] 유리구의 모양 및 램프의 치수
