회로번호
허용전류계산에 필요한 조건선택
전선의 길이 입력 m
전선관 또는 덕트에 수납시 가닥수(기줄기준)선택 |
|
|||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||

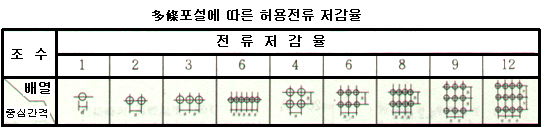

전선관수납시 전류감소계수를 적용하지 아니하여도 되는 경우.(기술기준198조2항 참고)
|
|
|||||||||
|
S=D |
|
|
|
|
|
|
|
|
|
|
S=2D |
|
|
|
|
|
|
|
|
|
|
S=3D |
|
|
|
|
|
|
|
|
|
- 1core인 경우에는 데이터 값이 S=D인 조건이므로 수식에 반영할 것.
- 일사의 영향을 받지 않고 일반적인 옥내의 시설은 30℃로 적용할 수 있다.
- 회로번호는 관리를 위한 구분자로 사용되며, 사용자가 임의로 정할 수 있고 문자, 숫자를 제한하지 않습니다.
- 기술기준 별표38 1항 및 내선규정에서는 기저온도를 30℃를 기준으로 하고 있으며, 또한 주위온도가 30℃ 이하인 경우에는 보정계수(주위온도가 30℃인 경우로서 절연물별로 값이 제시되어 있음)를 또한 30℃를 초과하는 경우에는 주위온도를 고려한 전류감소계수를 주위온도에 적합하도록 계산하여 적용하도록 하고 있다. 따라서 본 기술계산에서 적용할 수 있는 주위온도 30℃ 이하는 참고용이며, 국내에서 적용하는 허용전류는 주위온도를 최저 30℃ 계산값으로 할 수 있다. 다만, 절연전선의 경우는 옥내의 주위온도를 고려하여 30℃로 하고 있다.
- 계산결과는 기술기준에 의한 계산값과 시중제품 제조회사에서 제시한 허용전류를 비교할 수 있으며, 시중제품의 허용전류가 기준값보다 작은 경우에는 사용자의 판단에 따라 제조사에 문의 하기 바람.
