저압 과전류차단기(배선용 차단기) 일반사항

정의	구조	종류	동작특성	선정시 유의사항	특징
사용시 주의사항	정격전류	정격차단전류	전선보호	전동기회로보호	차단용량의 선정

가. 정 의

배선용 차단기는 교류 600v이하, 직류 250v 이하의 전로보호에 사용하는 과전류 차단기이며, 개폐기 차단장치를 몰드함 내에 일체로 결합한 것이며, 전로를 수동 또는 외부 전기조작에 의해 개폐할 수 있는 동시에 과전류, 단락시 자동으로 전로를 차단하는 기구로서 MCCB(Moulded Case Circuit Breake)라고 부른다.

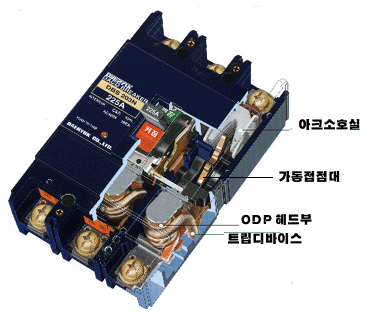

나. 구 조

개폐기구, 과전류 트립장치, 소호장치, 접점, 단자, 몰드케이스로 구성된다.
차단기의 상태(투입, 차단, 트립)를 원격지에서 감시할 수 있는 보조접점을 가지고 있는 것도 있다.

1. 동작방식에 의한 분류

구분	특 징
열동식	바이메탈의 열에 대한 변화(변형)특성을 이용하여 동작하는 것. 직렬식 : 소용량에 적용 병렬식 : 중, 대용량에 적용 CT식 : 교류 대용량에 적용
열동 전자식	열동식과 전자식 두가지 동작요소를 갖고 과부하 영역에서는 열동식 소자가 동작하고, 단락 대전류 영역에서는 전자식 소자에 의해 단시간에 동작.
電磁식	전자석에 의해 동작하는 것으로 동작시간이 길어진다.
電子식	CT를 설치하여 CT2차 전류를 연산하고 연산결과에 의해 소 전류 영역에서는 長시한, 대전류 영역에서는 短시한, 단락전류 영역에서는 순시에 동작한다.

2. 용도에 의한 분류

구분		특징
배선보호용		일반배선용 전압회로의 간선 및 분기회로에 일반적으로 사용된다. 2.5~200KA 까지 제작되고 있다.
전동기보호 겸용		모터브레이커라고 하며, 분기회로의 과전류차단기로 사용되며, 전동기의 전부하전류에 맞춘 것으로서 전동기의 과부하보호를 겸한다.
특 수 용	단한시 차단MCCB	저압전로의 선택차단 협조를 도모하는 목적으로 몇cycle 정도의 단시간지연의 과전류 차단장치를 갖춘 것으로 선택차단방식의 주 회로차단기로 사용되고 있다.
	순시차단 MCCB	단락전류에 대한 보호만을 목적으로 하는 것이며, 전동기 분기회로에서 전자개폐기의 과부하계전기와 동작협조를 유지시키고 컴비네이션, 콘트롤센타로 통합된 것 또는 과전류 내량이 적은 반도체회로의 보호용으로 순시차단전류가 낮은 수치로 설정된 것이 사용되고 있다.
	4극 MCCB	3상 4선식 전로에서 중성극을 동시에 개폐할 목적으로 중성선 전용극을 갖춘 차단기.

1. 열적인특성

시간- 전류의 상관관계를 나타내는 특성으로 FUSE의 성능을 규정하는 것으로서 보통 그래프로 표시된다.

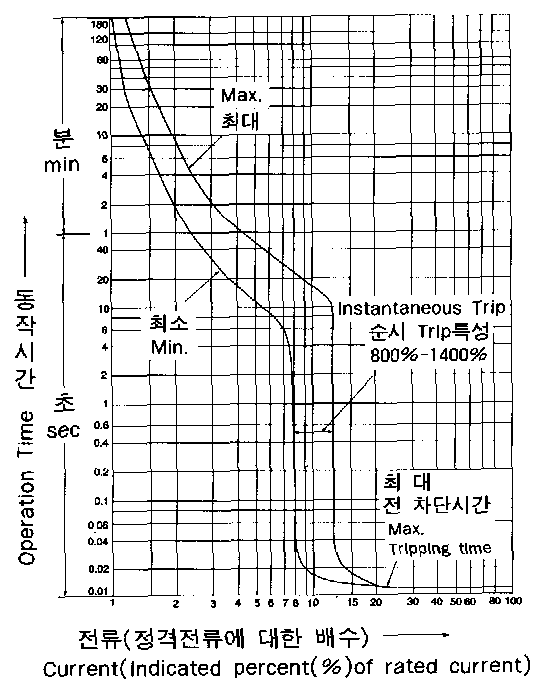

아래의 그림은 특성곡선을 참고로 표시한 것이다.

[표]과전류특성의 기준전기설비기술기준 제42조 2항 과전류차단기용 퓨즈 등 동작특성

과전류 차단기로 저압 전로에 상용하는 배선용 차단기 (전기용품 안전관리법의 적용을 받는 것 및 제3항에 규정하는 것을 제외한다)는 다음 각 호에 적합한 것이어야 한다.

정격 전류의 1배의 전류로 자동적으로 동작하지 아니할 것.
정격 전류의 1.25배 및 2배의 전류를 통한 경우에 다음 표에서 정한 시간 안에 자동적으로 동작할 것.

정격 전류의 구분	시 간
정격 전류의 구분	정격전류의 1.25배의 전류를 통한 경우	정격전류의 2배의 전류를 통한 경우
30A 이하 30A를 넘고 50A이하 50A를 넘고 100A이하 100A를 넘고 225A이하 225A를 넘고 400A이하 400A를 넘고 600A이하 600A를 넘고 800A이하 800A를 넘고 1000A이하 1000A를 넘고 1200A이하 1200A를 넘고 1600A이하 1600A를 넘고 2000A이하 20000A를 넘는것	60분 60분 130분 130분 120분 130분 120분 120분 130분 120분 120분 120분	2분 4분 6분 8분 10분 12분 14분 16분 18분 20분 22분 24분

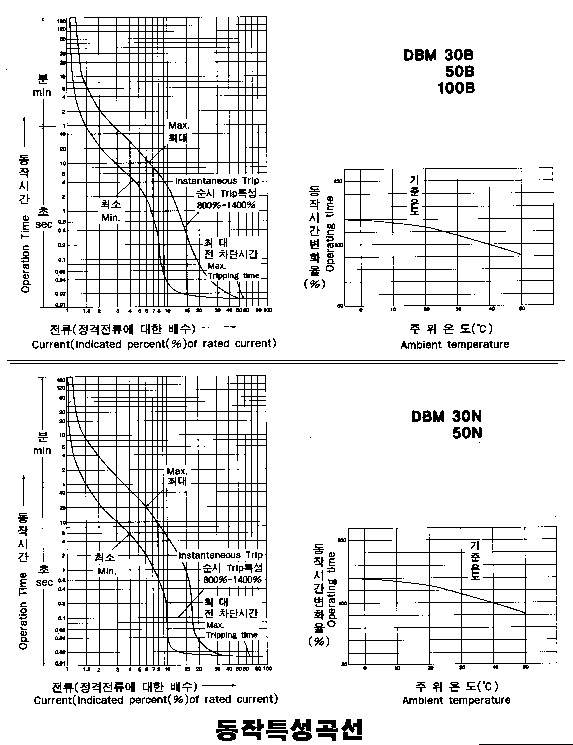

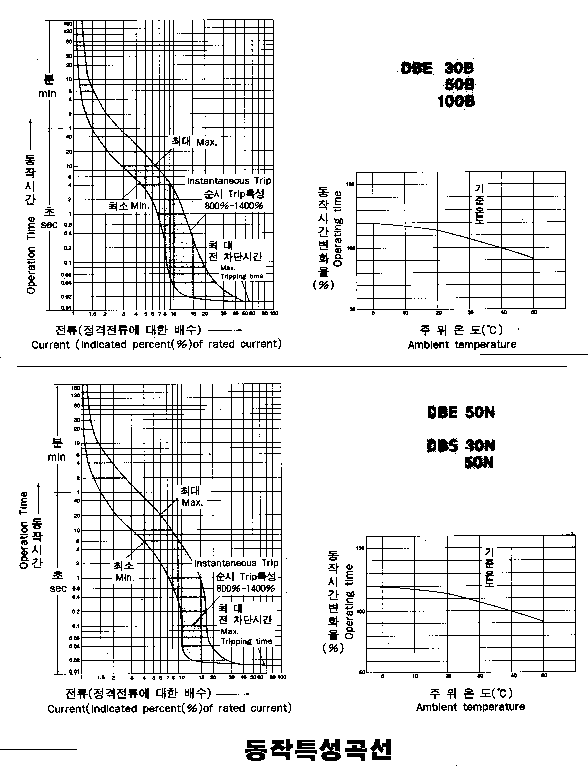

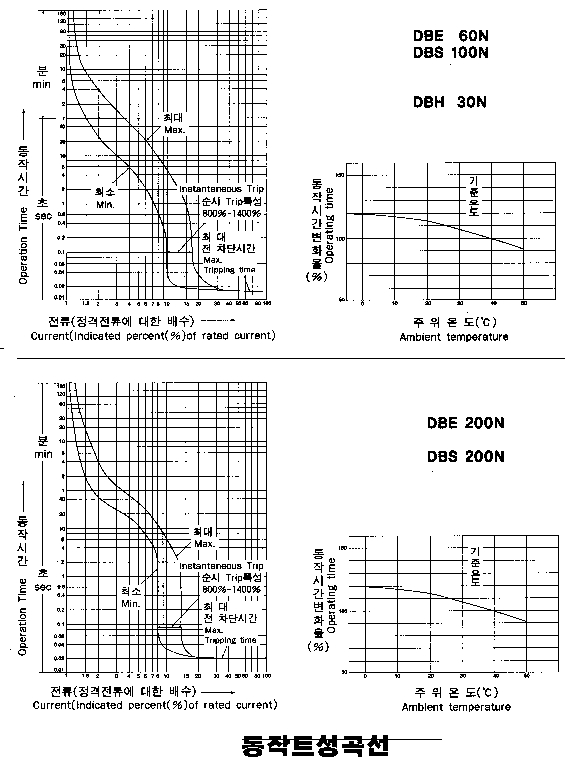

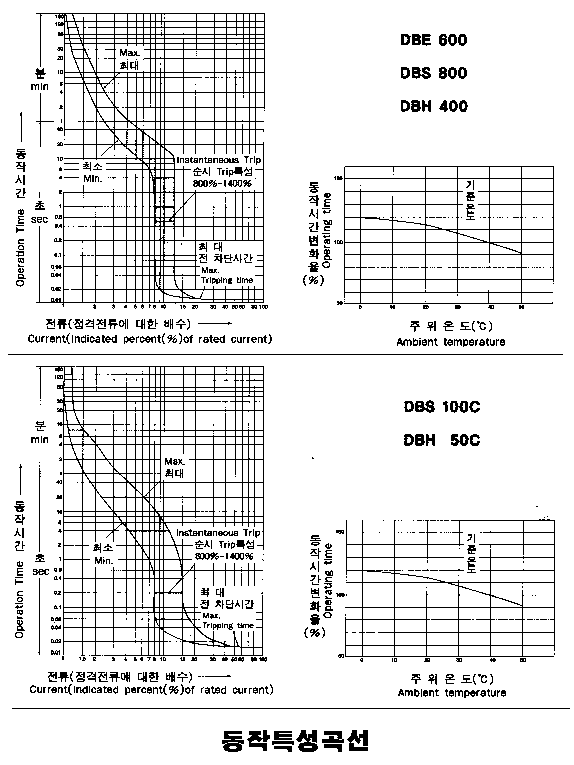

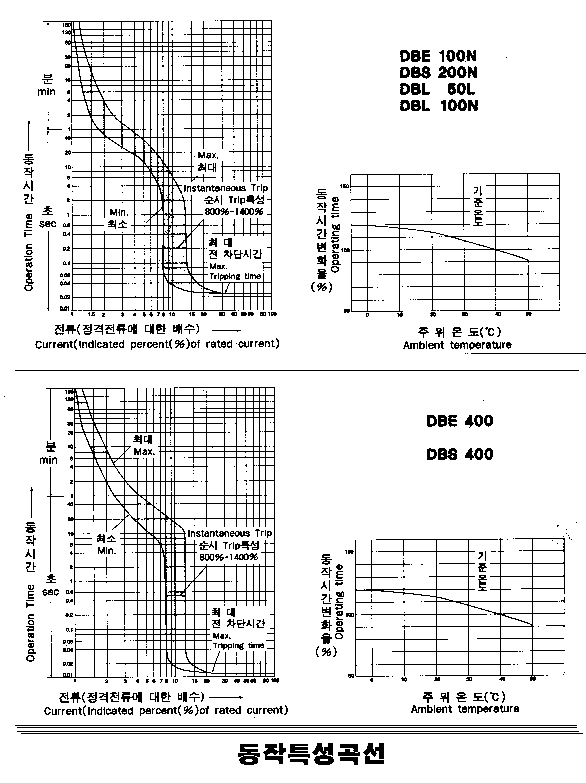

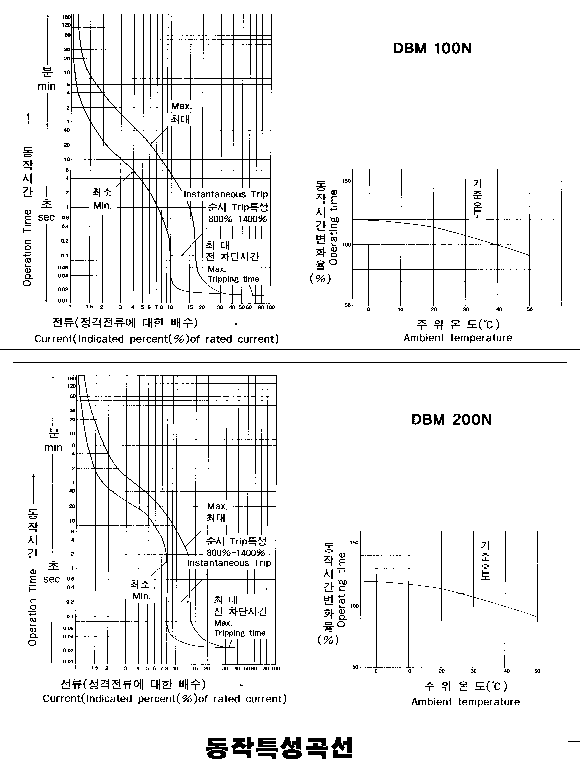

2. 국내 생산품(KS 승인된 것)의 동작특성곡선(주식회사 대륙기준)

1. 정격전류

정격전압,정격주파수,주위온도 40℃를 기준으로 연속하여 안전하게 통전 가능한 전류로서 이 전류에서는 장시간 계속 사용하여도 발열, 파손, 열화되지 않고 사용할 수 있는 것을 보증하는 전류.

2. 정격차단전류

통과하는 단락전류 이상의 차단용량을 가지는 것으로서 단일식 MCCB로 차단하는 것이 원칙이다. 단일식 MCCB에서는 차단용량이 부족할 경우에는 단락전류를 10KA를 초과한다,
전원측 MCCB에서는 차단용량이 10KA를 초과할 경우에 한하여 전원측에서 보호협조하여 단락차단을 하는 종속차단을 인정하고 있다.
전원측 MCCB로서 한류형 MCCB를 사용할 경우 현저한 효과를 얻을 수 있으므로 경제적인 방법으로 많이 이용하고 있다. (단락전류 억제대책 캐스케이드 방식)

2-1. 차단용량의 선정

차단용량(MVA)은 정격차단전류 I(KA)와 정격전압(KV)에 의해 결정되며, 배선용 차단기의 정격차단용량은 전기설비기술기준 제42조 6항(저압전로에 시설하는 과전류 차단기는 이를 시설하는 곳을 통과하는 단락 전류를 차단하는 능력을 가지는 것이어야 한다. 다만, 그 곳을 통과하는 최대 단락 전류가 10,000A를 넘는 경우에 과전류 차단기로서 10,000A 이상의 단락 전류를 차단하는 능력을 가지는 배선용 차단기를 시설하고 그곳으로부터 전원측의 전로에 그 배선용 차단기의 단락 전류을 차단하는 능력을 넘고 그 최대 단락전류 이하의 단락 전류를 그 배선용 차단기보다 빨리 또는 동시에 차단하는 능력을 가지는 과전류 차단기를 시설하는 때에는 그러하지 아니하다)의 기준에 따르고 또한 다음 표1, 표2에서 열거한 값(시중에서 생산유통되는 것 중) 이상이어야 한다. 또한, 배선용차단기는 정격전류산정도 중요하지만 사고시 사고전류를 차단하는 능력이 더욱 중요하므로 설계시 단락전류에 대한 검토가 필요하다.

[표1] 배전방식에 따른 저압 배선용 차단기의 정격차단전류 표준값(안전공사 검사기준)

공급방식	공급전압 V	차단기 정격전류 (A) 이하	정격 차단전류 (KA)
단상	110	30	1.5
	110	75	2.5
	220	30	1.5
		50	5
		75	5
3상	200	30	1.5
		75	5
		200	7.5
		225	10
		600	18
	380(400)	30	2.5
		125	5
		150	5 (7.5)
		225	7.5 (10)
		600	14

정격차단전류는 전선길이 20m(변압기 2차에서 저압 저압 주차단기 후단의 차단기까지)를 기준으로 한 수치임.
저압 주차단기 이외의 차단기는 상기 수치에 의하지 않을 수 있다.
차단기의 정격전류가 상기 값을 초과하는 경우에는 고장전류를 계산한다

[표2] 시중에서 유통되는 저압배선용차단기의 종류별 정격차단전류 KA - (LG 산전의 제시값)

종류		경제형	표준형	고차단형	한류형
30AF	600V	-	2.5	5	-
	460V	1.5	5	10	-
	220V	2.5	10	25	-
50AF	600V	2.5	5	7.5	-
	460V	5	10	14	-
	220V	10	25	25	-
100AF	600V	5	7.5	14	-
	460V	10	14	18	-
	220V	25	25	30	-
225AF	600V	7.5	7.5	25	35
	460V	10	14	42	65
	220V	18	25	85	125
400AF	600V	18	22	30	35
	460V	25	30	42	60
	220V	35	42	85	125
600AF	600V	22	30	-	35
	460V	30	42	-	60
	220V	42	85	-	125
800AF	600V	22	30	-	35
	460V	30	42	-	60
	220V	42	85	-	125
1000AF	600V	-	45	-	-
	460V	-	65	-	-
	220V	-	100	-	-
1200AF	600V	-	45	-	-
	460V	-	65	-	-
	220V	-	100	-	-

과전류로 차단시 그 원인을 제거하면 즉시 재투입이 가능하고 반복사용할 수 있다.
접점의 개폐속도가 일정하고 빠르다.
동작 후 복구시간이 필요하지 않으며 예비품이 불필요하다.
과전류가 1상에만 흘러도 각 극이 동시에 차단되므로 결상이 생기지 않는다.
개폐기구를 겸할 수 있다.

사. 시공시 주의사항

온도 : -5℃~40℃
습도 : 45~85%
수증기,유증기,먼지,염분,부식성물질이 존재하지 않는 장소.
절연거리를 확보할 것.
도체고정은 정격토크로 체결할 것.
