셀룰러덕트공사

가. 개요

나. 특징

  1. 바닥 돌출물이 없고 바닥이 깔끔해 지며 칸막이 책상배치 등 인테리어 디자인이 자유롭다
  2. 플로어 닥트에 비해 바닥 콘크리트의 양을 줄일 수 있어 경제적인 방법이다.
  3. 전기/전화/데이타 배선을 한곳에서 연결하여 사용할 수 있으므로 인텔리젼트빌딩에 적합하다.
  4. 사용전압 300V이하의 전로에 사용
  5. 적용
    금속덕트, 금속관, 플로어 덕트 등과 조합하여 콘크리트 내 옥내배선에 이용.

나. 적용장소

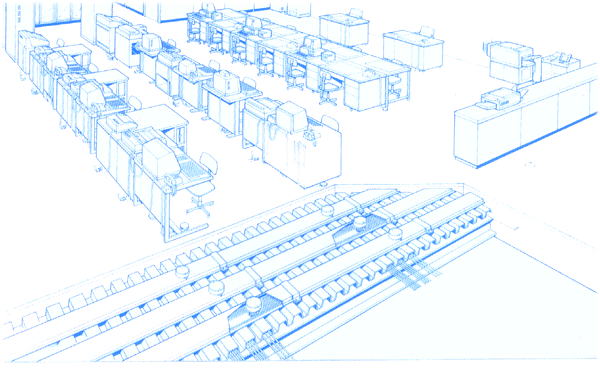

  1. 임대사무실과 같이 수요자의 요구가 수시로 변하는 곳
  2. 백화점과 같이 매장의 레이아웃의 변화가 심한 곳
  3. 전화/인터폰/컴퓨터/전기스텐드 등 수시로 이동하여야 하는 기기의 배선설계

다. 설계 시공시 주의사항

  1. 전선은 절연전선을 사용하고 전선은 지름 3.2㎜(알루미늄 4㎜)를 초과하는 경우에는 연선일 것
  2. 셀룰라덕트 내에서는 전선을 접속하여서는 아니된다.(단, 전선을 분기하는 경우에 있어서 그 접속점을 쉽게(덕트에 설치하는 100mm정도의 구멍)점검할 수 있을 때는 덕트 내에서 전선의 접속을 시행할 수 있다.
  3. 교류회로에서는 1회로의 전선을 동일 덕트 내에 넣는 것을 원칙으로 한다(전자적 평형상태로 할 것)
  4. 습기 및 먼지의 방지
     금속관에는 배관 후 전선을 인입할 때까지 관내에 습기 및 먼지 등이 침입하지 아니하도록 조치하고 전선을 인입하기 前 적당한 방법으로 청소를 한다.
  5. 전선의 인입
     전선을 인입할 때 사용하는 윤활제는 전선에 유해하지 아니한 것이어야 한다
  6. 사용전압의 제한
    사용전압은 400V 미만 이어야 한다.
  7. 시설장소의 제한
    옥내의 건조한 장소로서 다음중 1에 해당하는 장소에 한하여 시설할 수 있다
    - 점검할 수 있는 은폐장소
    - 점검할수 없는 은폐장소로서 콘크리트 또는 신더 콘크리트 바닥 내에 매설하는 부분.

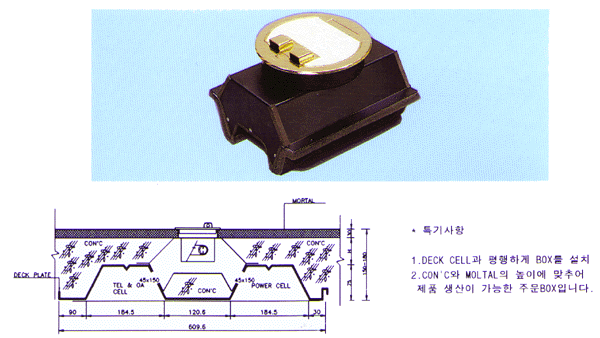

  8. 매설방법
    - 덕트상호 및 덕트와 조영물의 금속구조체, 부속품 및 덕트에 접속하는 금속체와는 견고하고 또한 전기적으로 완전하게 접속하여야 한다
    - 물이 고이는 부분이 없도록 시설하여야 한다.
    - 덕트에 설치한 전선인출구는 플로어면에서 돌출되지 않고 물이 스며들지 않도록 밀봉하여야 한다.
    - 덕트의 종단부는 폐쇄하여야 한다.
    - 셀루라덕트 내의 전선을 외부로 인출하는 부분은 금속관배선/합성수지관배선/금속제가요전선관배선/플로어덕트배선/케이블배선으로 하고, 다른 배선방법을 접속하는 경우에는 배선방법 상호의 접속부분을 쉽게 점검할 수 있을 것.
  9. 접지
    - 덕트는 제3종 접지공사로 접지한다
    - 기술기준 215조 : 저압옥내배선과 약전류 전선등  또는 관과의 접근 또는 교차에 의한 접지

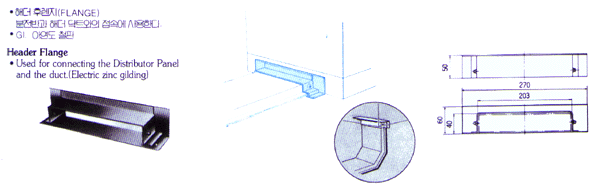

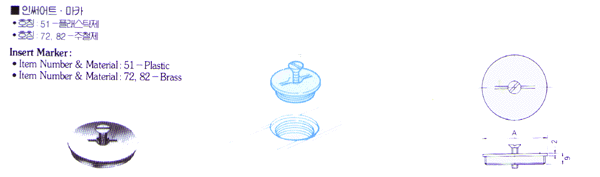

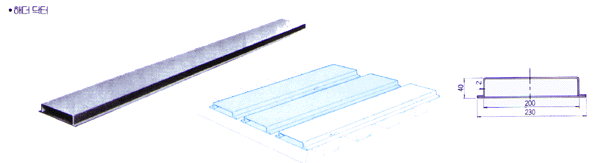

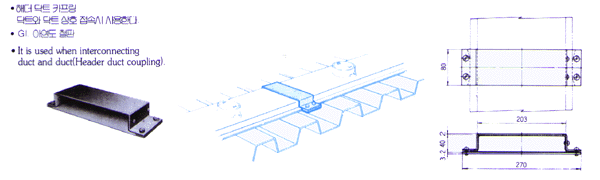

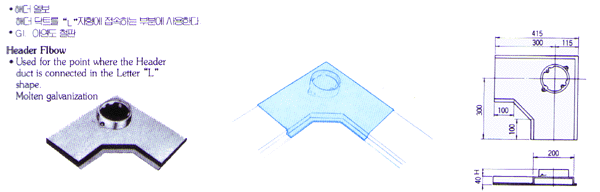

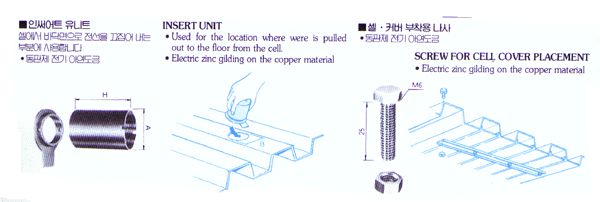

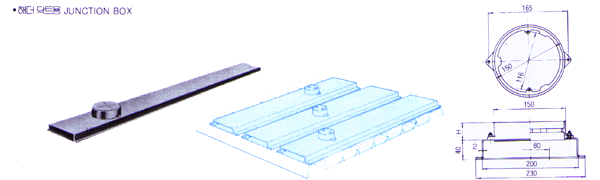

라. 셀룰라덕트 및 부속품의 선정

  1. 셀루라덕트 및 부속품의 재료는 강판 또는 이와 동등이상의 것으로 단구 및 내면은 전선의 손상이 없도록 매끈한 것일 것. 또한 부식을 방지하기 위한 도금 또는 도장을 한 것.
  2. 치수는 다음에 적합할 것
    - 셀룰라덕트의 판 두께

    셀룰라덕트의 치대폭 mm

    셀룰라덕트의 판두께 mm

    150 이하의 것

    1.2 이상

    150을 넘고 200 이하의 것

    1.4 이상

    200을 넘는 것

    1.6 이상

    - 부속품의 판 두께는 1.6mm 이상일 것


  3. 셀룰라덕트에 설치하는 底板부분은 다음계산식에 의하여 산출한 값의 하중을 저판에 가하였을 때 셀룰라덕트의 각부에 실용상 유해한 영구적인 비틀림 또는 파손되지 않는 강도를 가질 것.
    P = 0.6D [P:하중㎏/m, D:셀룰라덕트의 단면적㎠]

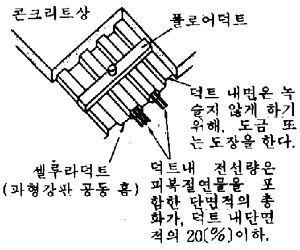

  4. 절연전선을 동일 셀룰라덕트에 넣을 경우 아래 표에 따라 전선의 절연피복물을 포함한 단면적의 총합계가 플로어덕트 내 단면적의 20% 이하가 되도록 선정하여야 한다.

    전선의 굵기

    단면적 ㎟

    단선

    연선

    1.6
    2.0
    2.6
    3.2



    5.5
    8

    8
    10
    20
    28



    14
    22
    38

    45
    66
    104



    60
    100
    150

    154
    227
    346



    200
    250

    415
    531



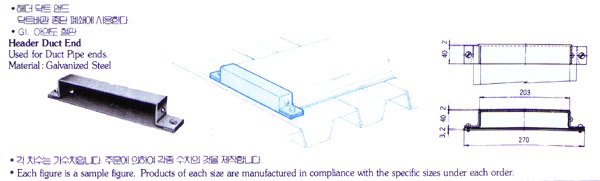

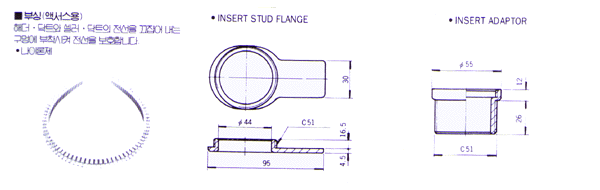

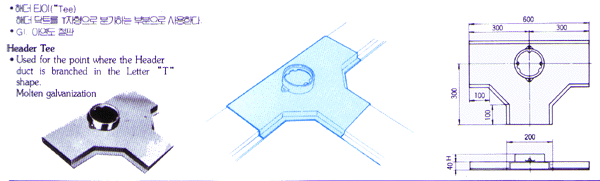

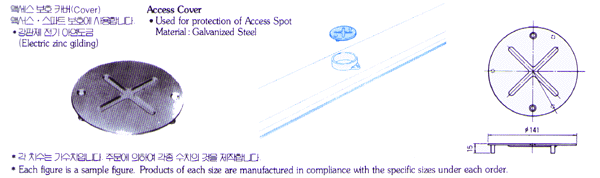

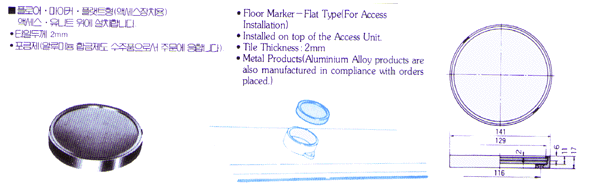

마.  기타
